ABB Robotics IRC5 Compact Produkthandbuch Seite 150

4 Reparatur

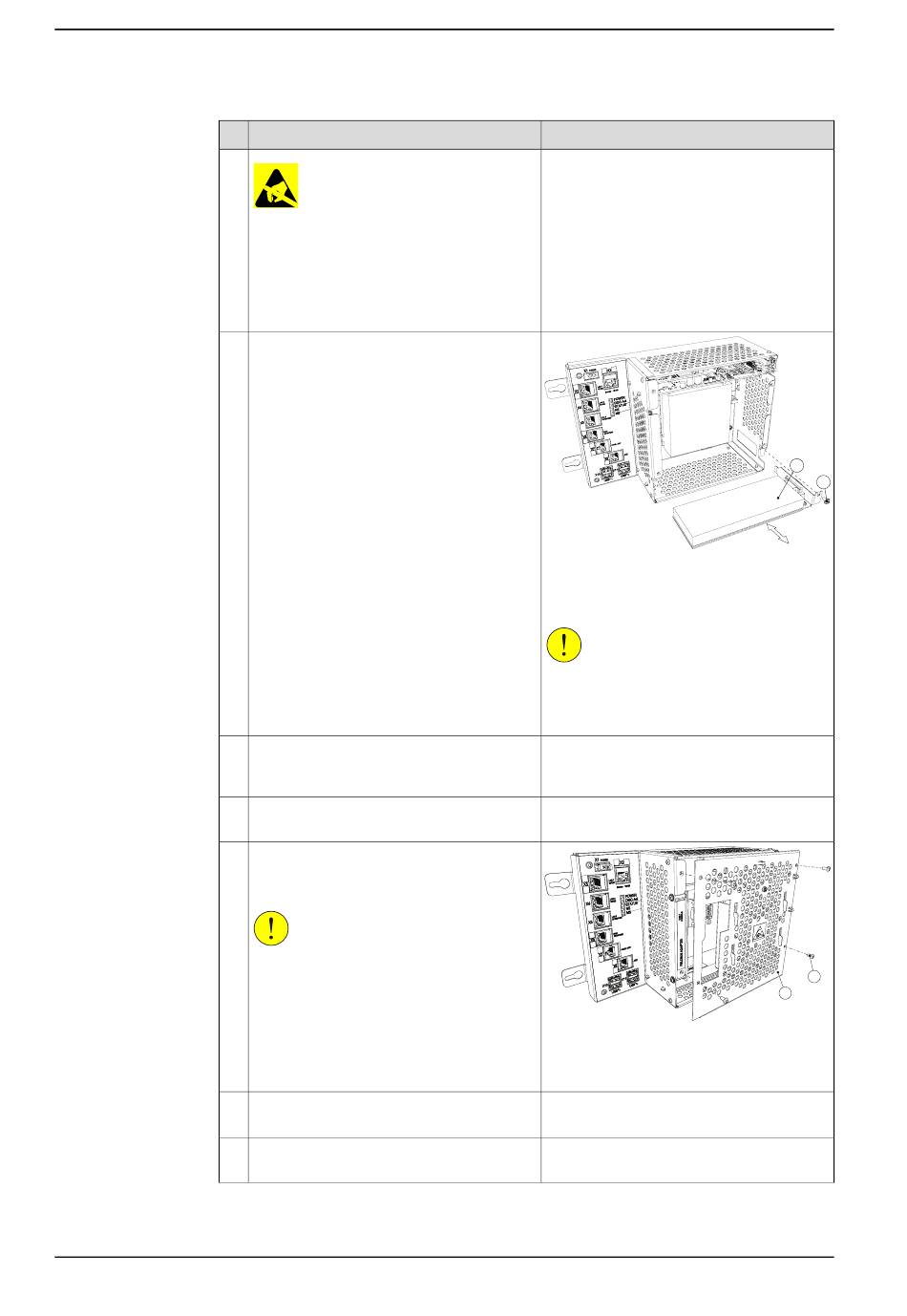

4.6 Austauschen der PCIexpress-Karten in der Computereinheit
Fortsetzung
2
3
4
5
6
7
8
Fortsetzung auf nächster Seite
150
Aktion
ELEKTROSTATISCHE ENTLA-
DUNG (ESD)
Die Ausrüstung reagiert empfindlich auf
elektrostatische Entladungen (ESD). Lesen
Sie vor der Handhabung der Ausrüstung
die Sicherheitsinformationen im Abschnitt
Die Einheit reagiert empfindlich auf ESD
auf Seite 51.
Bringen Sie die PCIexpress-Karte in Positi-
on, indem Sie die PCIexpress-Karte in den
Steckplatz auf dem Motherboard drücken.
Montieren Sie die Befestigungsschraube
wieder oben auf dem PCIexpress-Karten-
halter.
Schließen Sie alle zusätzlichen Kabel wie-
der an die PCIexpress-Karte an.
Bringen Sie den Steckverbinder für den
Lüfter wieder an und schließen Sie die
Computereinheit.
VORSICHT
Achten Sie auf das Lüfterkabel, wenn Sie
die obere Abdeckung schließen. Das Lüf-
terkabel darf nicht eingequetscht werden.
Bringen Sie die Computereinheit wieder
an.
Bringen Sie die Abdeckung der Steuerung
wieder an.
© Copyright 2009-2021 ABB. Alle Rechte vorbehalten.
Hinweis/Abbildung
xx1300000685
A Befestigungsschraube
B PCIexpress-Karte
VORSICHT
Fassen Sie die Karte stets an den Rändern,
um eine Beschädigung der Karte oder ihrer
Komponenten zu vermeiden.
xx1300000684
A Befestigungsschrauben, 4 Stück
B Obere Abdeckung
Siehe Austausch der Computereinheit auf
Seite 142.
Produkthandbuch - IRC5 Compact
3HAC047138-003 Revision: P
B
A
A
B
