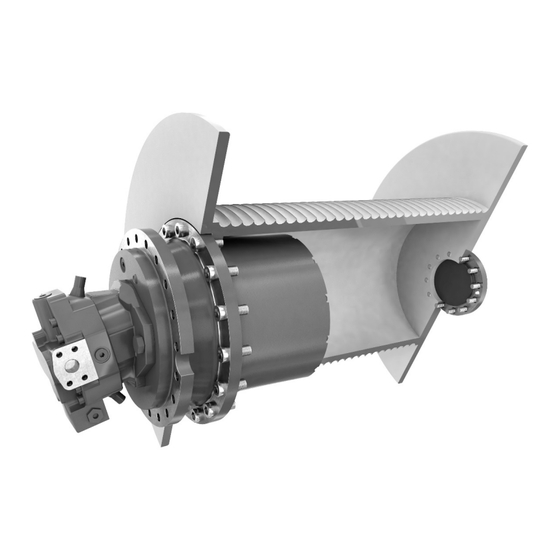

- Seite 1 MOBILEX GFW 5000 Windenantriebe für mobile und stationäre Anwendungen Baureihe 40 Nenngröße 5110 - 5190 Ersetzt: 08.2018 Betriebsanleitung Deutsch RD 77985-01-B/02.2022...
- Seite 2 Verwender nicht von eigenen Beurteilungen und Prüfungen. Unsere Produkte unterliegen einem natürlichen Verschleiß- und Alterungsprozess. © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weitergaberecht, bei uns. Die in dieser Betriebsanleitung genannten...
- Seite 3 Planetengetriebe mit montiertem Axialkolbenmotor in den Geräterahmen bzw. Windenbock/Seiltrommel einbauen 7.5.3 Axialkolbenmotor des Planetengetriebes an das Hydrauliksystem anschließen 34 7.5.4 Planetengetriebe mit Axialkolbenmotor-Anschluss montieren (Axialkolbenmotor ist nicht im Lieferumfang enthalten) RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 4 Seiltrommel abbauen 12.4 Planetengetriebe zur Lagerung/Wiederverwendung vorbereiten Entsorgung 13.1 Umweltschutz Erweiterung und Umbau Fehlersuche und Fehlerbehebung 15.1 So gehen Sie bei der Fehlersuche vor Technische Daten Anhang Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 5 Nehmen Sie das Planetengetriebe erst in Betrieb, wenn Ihnen die mit dem Buchsymbol gekennzeichneten Dokumentationen vorliegen und Sie diese verstanden und beachtet haben. Erforderliche und ergänzende Dokumentationen Beschreibung Dokumentart Materialnummerbezogene Betriebsanleitung (im Lieferumfang von Betriebsanleitung Rexroth enthalten) RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 6 Situation, in der leichte VORSICHT bis mittelschwere Körperverletzungen eintreten können, wenn sie nicht vermieden wird kennzeichnet Sachschäden: Das Produkt oder die HINWEIS Umgebung können beschädigt werden. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 7 L-XBCHA3 (GB 7324-94) Lithium-Mehrzweckfett FAG Arcanol MULTI3 Klüberplex BE 31-222 L-XECHA3 (GB 7324-94; Lithium-Mehrzweckfett (niedrige Temperatur) GB 7631.8) Verschlussschraube Metallische Schraube, druckfest Schraubstopfen Aus Kunststoff, nicht druckfest, nur für Transport RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 8 Sprache exroth-Dokument eutscher und nglischer Sprache eutsche ndustrie nternational rganization for tandardization (Internationale Normierungsorganisation) ociety of merican ngineers ANSI merican ational tandard nstitute ersönliche chutz usrüstung Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 9 • der Einsatz des Planetengetriebes als sicherheitsbezogenes Teil einer Steuerung • der Einsatz des Planetengetriebes in einer Umgebung mit aggressiven Stoffen und Gasen • Änderung der werkseitigen Einstellungen durch nicht autorisierte Personen RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 10 Planetengetriebes MOBILEX GFW 5000 wird daher nicht von Rexroth gewährleistet. • Halten Sie die in der Produktdokumentation angegebenen technischen Daten, Betriebsbedingungen und Leistungsgrenzen ein. • Die Gewährleistung gilt ausschließlich für die ausgelieferte Konfiguration. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 11 Wenn das Planetengetriebe in der Nähe von Zündquellen oder starken Wärmestrahlern positioniert wird, muss eine Abschirmung angebracht werden, damit sich ggf. austretende Hydraulikflüssigkeit nicht entzünden kann und die Schlauchleitungen vor vorzeitiger Alterung geschützt werden. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 12 Stoffe in das Auge gelangt sind und suchen Sie einen Arzt auf. Suchen Sie sofort einen Arzt auf, wenn Sie beispielsweise Lösungsmittelhaltige Reinigungsmittel eingeatmet haben oder gesundheitsgefährdende Stoffe verschluckt haben. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 13 Metallpartikel oder Metallabrieb im Schmieröl oder an Verschlussschrauben! Verletzungsgefahr! Tragen Sie bei der Schmieröleinfüllung, beim Ölwechsel und beim Ölablassen unbedingt ölbeständige Sicherheitshandschuhe und eine Schutzbrille. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 14 Tragen Sie beim Umgang mit Schmieröl, Konservierungsmittel, Lösungsmittel, Reinigungsmittel und Hydraulikflüssigkeit die in den jeweiligen Produkt- und Sicherheitsdatenblättern vorgeschriebene Schutzausrüstung. Alle Bestandteile der persönlichen Schutzausrüstung müssen intakt sein. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 15 Lamellenhaltebremse, ordnungsgemäß. Nehmen Sie nur ein vollständig installiertes Planetengetriebe in Betrieb. Die erforderlichen Anschlüsse entnehmen Sie der Maßzeichnung im Anhang D „Technische Daten/Zeichnungen“ der materialnummerbezogenen Betriebsanleitung. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 16 Metallpartikel in das Planetengetriebe gelangen und somit zu Verschleiß und Funktionsstörungen führen. Verwenden Sie nur saubere Anschlüsse. Montieren Sie ausschließlich saubere Hydraulikleitungen. Beim Verschließen der Anschlüsse dürfen keine Verunreinigungen eindringen. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 17 Beschädigung des Planetengetriebes und der Anbauteile! Sachschaden durch Anschlag- und Hebemittel! Achten Sie beim Anheben des Planetengetriebes darauf, dass Anbauteile nicht durch Anschlag- oder Hebemittel beschädigt werden. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 18 Führen Sie die vorgeschriebenen Wartungsarbeiten in den zeitlichen Intervallen durch, die im Wartungsplan des Planetengetriebes vorgeschrieben sind. 4 Lieferumfang Den kompletten Lieferumfang entnehmen Sie Ihrer materialnummerbezogenen Betriebsanleitung. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 19 -25°C und +40°C ausgelegt. Umwelteinflüsse wie Salzwasser, salzhaltige Luft, Sand, Staub, Überdruck, schwere Erschütterungen, extreme Stoßbelastungen und Umgebungstemperaturen, aggressive Medien usw. beeinträchtigen die Funktion. Derartige Einflüsse müssen für eine sichere Getriebeauslegung vorab bekannt gegeben werden. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 20 (statische Lamellenhaltebremse) wird über den Bremslüftanschluss betätigt. Die statische Lamellenhaltebremse wirkt negativ, d.h. sie wird durch Zufuhr von Druckflüssigkeit geöffnet und wird im drucklosen Zustand mittels Federkraft geschlossen. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 21 Lage, zum Ablassen Externer Bremslüftanschluss des Schmieröls) Bohrung 5 (in der oben Optional: Gegenlager mit dargestellten Lage, zum Einfüllen Zylinderrollenlager des Schmieröls) Optional: Gegenlager mit Pendelrollenlager Optional: Seiltrommel RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 22 Das oben dargestellte Typenschild ist nur ein Beispiel für das Typenschild von Rexroth. Zusätzlich ist die Serialnummer am Getriebegehäuse eingeschlagen. Sie finden diese Information an der Stirnseite/Motoranschlussseite auf der Tragachse. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 23 Gefahr durch schwebende Lasten! Lebensgefahr oder Verletzungsgefahr! Verwenden Sie einen Kran oder Gabelstapler, dessen Tragkraft ausreicht, um das Planetengetriebe anzuheben. Treten oder greifen Sie niemals unter schwebende Lasten. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 24 äußere Konservierung noch einwandfrei ist. Wenn die Konservierung beschädigt ist und außenliegende Getriebeteile blanke Stellen aufweisen, konservieren Sie diese Stellen mit z. B. PERIGOL VCI 230 oder CUSTOS 10-38 nach. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 25 Folgende Lagerbedingungen müssen eingehalten werden, damit eine Höchstlagerzeit von 12 Monaten gewährleistet ist: • Temperatur -30 … 60°C, relative Luftfeuchtigkeit max. 70% • Trocken und staubfrei • vor Regen, Schnee und Sonneneinstrahlung geschützt RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 26 Stellen Sie das Planetengetriebe mit dem Abschlussdeckel nach unten auf zwei geeigneten Kanthölzern ab. Sichern Sie das Planetengetriebe gegen Umkippen. Entsorgen Sie die Verpackung entsprechend den nationalen Bestimmungen Ihres Landes. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 27 Verwenden Sie zur Reinigung nichtfasernde Putzlappen. Verwenden Sie für die Beseitigung von Schmiermitteln und anderen starken Verschmutzungen geeignete milde Reinigungsmittel. Es darf kein Reinigungsmittel in die Hydraulikanlage eindringen. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 28 Axialkolbenmotors. Sie finden diese im Kapitel C „Anbauteile“ in der materialnummerbezogenen Betriebsanleitung des Planetengetriebes. 7.4 Notwendiges Werkzeug Sie können das Planetengetriebe mit Standardwerkzeug montieren. Spezielles Werkzeug ist nicht notwendig. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 29 Konstruktion des Geräterahmens, Windenbocks bzw. der Seiltrommel. Beachten Sie hierzu die Hinweise im Kapitel 7.2 „Einbaubedingungen“. Beachten Sie außerdem die Montagehinweise des Kranherstellers bzw. Herstellers der Windenanwendung. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 30 Stellen Sie bei der Montage des Planetengetriebes sicher, dass sich der Mitnehmer und die Lamellen in der Position befinden, in der sie auf der Ersatzteilzeichnung, Ansicht „A“, im Anhang D „Technische Daten/Zeichnungen“ der materialnummerbezogenen Betriebsanleitung abgebildet sind. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 31 Stellen Sie sicher, dass der Untergrund tragfähig ist. Stellen Sie das Planetengetriebe mit dem Abschlussdeckel nach unten auf zwei geeigneten Kanthölzern ab. Sichern Sie das Planetengetriebe gegen Umkippen. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 32 Befestigungsschrauben. Für die benötigte Festigkeitsklasse der Befestigungsschrauben sowie das dafür erforderliche Anzugsmoment ist der Kranhersteller bzw. der Hersteller der Windenanwendung verantwortlich. Die dazu benötigten Befestigungsschrauben gehören nicht zum Lieferumfang. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 33 Sie im Kapitel C „Anbauteile“ der materialnummerbezogenen Betriebsanleitung. Achten Sie beim Anbau des Axialkolbenmotors auf sorgfältige Abdichtung (O-Ring). Stellen Sie sicher, dass der O-Ring in der entsprechenden O-Ring-Nut des Axialkolbenmotors richtig montiert ist. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 34 Beachten Sie zum Anschließen des Axialkolbenmotors die allgemeine Betriebsanleitung im Kapitel C „Anbauteile“ der materialnummerbezogenen Betriebsanleitung. Beachten Sie den Hydraulikschaltplan des Kranherstellers bzw. des Herstellers der Windenanwendung. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 35 Stellen Sie sicher, dass der Untergrund tragfähig ist. Stellen Sie das Planetengetriebe mit dem Abschlussdeckel nach unten auf zwei geeigneten Kanthölzern ab. Sichern Sie das Planetengetriebe gegen Umkippen. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 36 Befestigungsschrauben. Für die benötigte Festigkeitsklasse der Befestigungsschrauben sowie das dafür erforderliche Anzugsmoment ist der Kranhersteller bzw. der Hersteller der Windenanwendung verantwortlich. Die dazu benötigten Befestigungsschrauben gehören nicht zum Lieferumfang. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 37 Betriebsanleitung des Motors nicht im Lieferumfang enthalten. Beachten Sie die Betriebsanleitung des Axialkolbenmotors (diese erhalten Sie vom Hersteller des Axialkolbenmotors). Dort finden Sie alle notwendigen Informationen zur Montage und Inbetriebnahme des Axialkolbenmotors. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 38 Transportieren Sie das Gegenlager zum Kran bzw. zur Windenanwendung. Stellen Sie sicher, dass der Teil an der Seiltrommel, des Geräterahmens bzw. Windenbocks an den Sie das Gegenlager montieren wollen, frei von Schmutz und Fremdkörpern ist. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 39 Für die benötigte Festigkeitsklasse der Befestigungsschrauben sowie das dafür erforderliche Anzugsmoment ist der Kranhersteller bzw. der Hersteller der Windenanwendung verantwortlich. Die dazu benötigten Befestigungsschrauben gehören nicht zum Lieferumfang. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 40 Straffen Sie die Anschlagmittel ohne Teil D des Gegenlagers anzuheben. Heben Sie Teil D des Gegenlagers durch die entsprechende Aufnahmebohrung des Geräterahmens bzw. des Windenbocks. Ziehen Sie Teil D des Gegenlagers auf Teil C des Gegenlagers auf. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 41 Anzugsmoment ist der Kranhersteller bzw. der Hersteller der Windenanwendung verantwortlich. Die dazu benötigten Befestigungsschrauben gehören nicht zum Lieferumfang. Entfernen Sie die Anschlag-, Transport- und Hebemittel. Entfernen Sie ggf. die Staubkappe 12 und den Triebtopf. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 42 Verzögertes Einfallen der statischen Lamellenhaltebremse kann zum unbeabsichtigten senken der Last / des Lasthakens führen. Sorgen Sie dafür, dass die Bremsleitung des statischen Kolbens innerhalb von 0,5 s druckfrei wird. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 43 Für den Transport sind alle Anschlüsse, an die Leitungen angeschlossen werden können, mit Schraubstopfen bzw. Verschlussschrauben verschlossen. Plastikverschlüsse sind nicht druckfest. Verschließen Sie alle nicht belegten Anschlüsse mit metallischen, druckfesten Verschlussschrauben. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 44 Krans bzw. der Windenanwendung eingebaut und installiert worden ist. Beachten Sie bei allen Arbeiten zur Inbetriebnahme des Planetengetriebes die grundsätzlichen Sicherheitshinweise und bestimmungsgemäße Verwendung im Kapitel 2 „Sicherheitshinweise“. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 45 Befüllen Sie das Planetengetriebe MOBILEX GFW 5000 ausschließlich mit einem Schmieröl, das laut Auswahlliste – Industrie-Getriebeöle im Anhang B „Erforderliche und ergänzende Dokumentation“ der materialnummerbezogenen Betriebsanleitung für dieses Planetengetriebe freigegeben wurde. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 46 Verschlussschrauben der Bohrung 5 und Bohrung 6 noch in einem einwandfreien Zustand sind und wiederverwendet werden können. Tauschen Sie beschädigte Dichtungen aus. Verschließen Sie die Bohrung 5 und 6 mit den zugehörigen Verschlussschrauben. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 47 Dichtigkeit. Die maximale Betriebstemperatur beträgt 90°C. Diese Prüfung können Sie während des Betriebs durchführen. Gehen Sie dabei so vor, wie es im Kapitel 10.2.1 „Sichtkontrollen“ beschrieben ist. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 48 • Luft und/oder Wasser in der Hydraulikanlage • gealterte Hydraulikflüssigkeit • sonstige Verschmutzungen Gehen Sie bei einer Wiederinbetriebnahme vor, wie in Kapitel 8.1 „Erstmalige Inbetriebnahme“ beschrieben. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 49 Die Lebensdauer des Planetengetriebes MOBILEX GFW 5000 ist abhängig von der sachgerechten Montage, Installation, Inbetriebnahme und den Einsatzbedingungen wie beispielsweise für folgende Faktoren: Drehzahl, Drehmoment, Einschaltdauer, Betriebsbedingungen und Temperaturen. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 50 Beschädigung der Dichtungen durch aggressives Reinigungsmittel oder Lösungsmittel! Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Verwenden Sie zur Reinigung des Planetengetriebes ein trockenes Tuch aus nichtfaserndem Gewebe. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 51 Klären Sie vor der Neubefüllung die Ursache. Setzen Sie sich hierzu mit dem Rexroth-Service in Ihrer Nähe in Verbindung, Adresse siehe Anhang A „Anschriftenverzeichnis“ der materialnummerbezogenen Betriebsanleitung. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 52 6. Der Ölstand ist richtig, wenn dabei etwas Schmieröl aus der Bohrung 6 austritt. Ist der Ölstand zu niedrig, müssen Sie Schmieröl nachfüllen. Gehen Sie dabei so vor, wie im Kapitel 8.1.3 „Planetengetriebe mit Schmieröl befüllen“ beschrieben. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 53 sind. Schmieren Sie über den Schmiernippel 11 am Lagerdeckel/Lagergehäuse das Gegenlager mit Fett L-XBCHA3 (GB 7324 - 94) oder mit FAG Arcanol MULTI3 bzw. Klüberplex BE 31-222. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 54 Befüllen Sie das Planetengetriebe MOBILEX GFW 5000 ausschließlich mit einem Schmieröl, das laut Auswahlliste – Industrie-Getriebeöle im Anhang B „Erforderliche und ergänzende Dokumentation“ der materialnummerbezogenen Betriebsanleitung für dieses Planetengetriebe freigegeben wurde. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 55 Entfernen Sie anschließend die Verschlussschrauben aus den Bohrung 6 und 7. Lassen Sie das Schmieröl vollständig in den Auffangbehälter ablaufen. Prüfen Sie visuell das abgelassene Schmieröl, ob z. B. Wasser, Metallpartikel oder Schlamm vorhanden ist. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 56 Verzögertes Einfallen der statischen Lamellenhaltebremse kann zum unbeabsichtigten senken der Last / des Lasthakens führen. Sorgen Sie dafür, dass die Bremsleitung des statischen Kolbens innerhalb von 0,5 s druckfrei wird. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 57 Bei diesen Reparaturarbeiten müssen immer die Lamellen, die Federn und die Dichtelemente ausgetauscht werden. Für Schäden, gleich welcher Art, die durch Nichtbeachtung dieser Vorschriften entstehen, übernimmt Rexroth keine Haftung. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 58 Versandart (z. B. Expressgut, Frachtgut, Luftfracht, Kurierdienst, usw.) Die Adressen unserer Landesvertretungen finden Sie unter www.boschrexroth.com und im Anschriftenverzeichnis im Anhang A „Anschriftenverzeichnis" der materialnummerbezogenen Betriebsanleitung. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 59 Betrieb genommen werden muss. Daher enthält das Kapitel in dieser Anleitung keine Informationen. Wie Sie Ihr Planetengetriebe MOBILEX GFW 5000 demontieren und austauschen, ist in Kapitel 12 "Demontage und Austausch" beschrieben. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 60 Schalten Sie den relevanten Kran- bzw. Windenanwendungsteil drucklos bzw. spannungsfrei. Wie Sie dabei vorgehen erfahren Sie in der Betriebsanleitung des Herstellers. Sichern Sie den Kran bzw. die Windenanwendung gegen Wiedereinschalten. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 61 Gegenlager vom Geräterahmen bzw. Windenbock sowie der Seiltrommel abbauen. Dabei wird vorausgesetzt, dass Sie zuvor den Kran- bzw. Windenanwendungsteil für die Demontage so vorbereitet haben, wie es in dem Kapitel 12.2 „Demontage vorbereiten“ beschrieben ist. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 62 Lösen Sie die Versorgungsleitungen des Axialkolbenmotors. Gehen Sie dabei so vor, wie es in der Anleitung des Krans / der Windenanwendung bzw. in der Betriebsanleitung des Axialkolbenmotors beschrieben ist. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 63 Hebemittel oder ein Kran erforderlich. Entnehmen Sie das Gewicht des Planetengetriebes dem Anhang D „Technische Daten/Zeichnungen“ der materialnummerbezogenen Betriebsanleitung. Beachten Sie zusätzlich die übergeordnete Betriebsanleitung des Krans bzw. der Windenanwendung. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 64 Drehen Sie die Tragachse weiter und richten Sie erneut die zwei Aussparungen X in der Tragachse auf zwei Befestigungsschrauben 23 aus. Lösen und entfernen Sie die Befestigungsschrauben 23 der Verbindung Seiltrommel mit Planetengetriebe. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 65 CUSTOS 10-38). Beachten Sie hierzu das Kapitel 6.2.1 „Konservierung“ und die zugehörigen Produktdatenblätter und Sicherheitsdatenblätter. Lagern Sie das Planetengetriebe so, wie es im Kapitel 6 „Transport und Lagerung“ beschrieben ist. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 66 Beachten Sie zur umweltgerechten Entsorgung des Planetengetriebes die folgenden mitgelieferten Hinweise: – RD 77943: Hinweise zur umweltgerechten Entsorgung „Getriebe für mobile und stationäre Anwendungen“ im Anhang der materialnummerbezogenen Betriebsanleitung. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 67 Verstellen gesichert. Ein Entfernen der Sicherungskappen führt zum Erlöschen der Gewährleistungsansprüche. Wenn Sie eine Veränderung der Einstellung benötigen, wenden Sie sich an den zuständigen Rexroth-Service, Adresse siehe Kapitel 10.6 „Ersatzteile“. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 68 Bilden Sie sich eine klare Vorstellung über die Fehlerursache. Befragen Sie ggf. den unmittelbaren Bediener. Dokumentieren Sie gegebenenfalls sorgfältig die vorgefundene Situation z. B. durch digitale Fotografien und senden Sie diese an unseren Rexroth-Service. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
- Seite 69 Falls Sie den aufgetretenen Fehler nicht beheben konnten, wenden Sie sich bitte an eine der Kontaktadressen, die Sie unter www.boschrexroth.com oder im Anschriftenverzeichnis im Anhang A „Anschriftenverzeichnis“ der materialnummerbezogenen Betriebsanleitung finden. RD 77985-01-B/02.2022, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, Bosch Rexroth AG...
- Seite 70 Anhang D „Technische Daten/Zeichnungen“ der materialnummerbezogenen Betriebsanleitung. 17 Anhang Die Unterlagen des Kapitels 17 „Anhang“ sind dem Anhang der materialnummerbezogenen Betriebsanleitung beigefügt. Siehe auch Kapitel 1.2 „Erforderliche und ergänzende Dokumentationen“. Bosch Rexroth AG, Allgemeine Betriebsanleitung MOBILEX GFW 5000 Baureihe 40, RD 77985-01-B/02.2022...
