Bedienpanel - fruitcore robotics HORST600 Originalbetriebsanleitung

4.1.2

Bedienpanel

1 Display (Bedienoberfläche)
2 Anschluss zum Schaltschrank
3 NOT-HALT-Taster
Das Bedienpanel ist mit einem Touch-
screen Display ausgestattet. Es ist durch
eine trennbare Kabelverbindung mit dem
Schaltschrank verbunden.
4 USB-Anschlüsse
5 Zustimmtaster
Auf der Rückseite befinden sich der
Zustimmtaster und zwei USB 2.0-Schnitt-
stellen über welche zusätzliche Eingabe-
geräte (Tastatur, Maus) angeschlossen
werden können. Die USB-Schnittstellen
sind nur zum Anschluss von Eingabe-
geräten vorgesehen, für Speichermedien
bitte die USB-Schnittstelle des Schalt-
schranks nutzen.
Die Halterung (1) des Bedienpanels wird für die Tischaufstellung (2) des Bedienpanels verwendet.
30

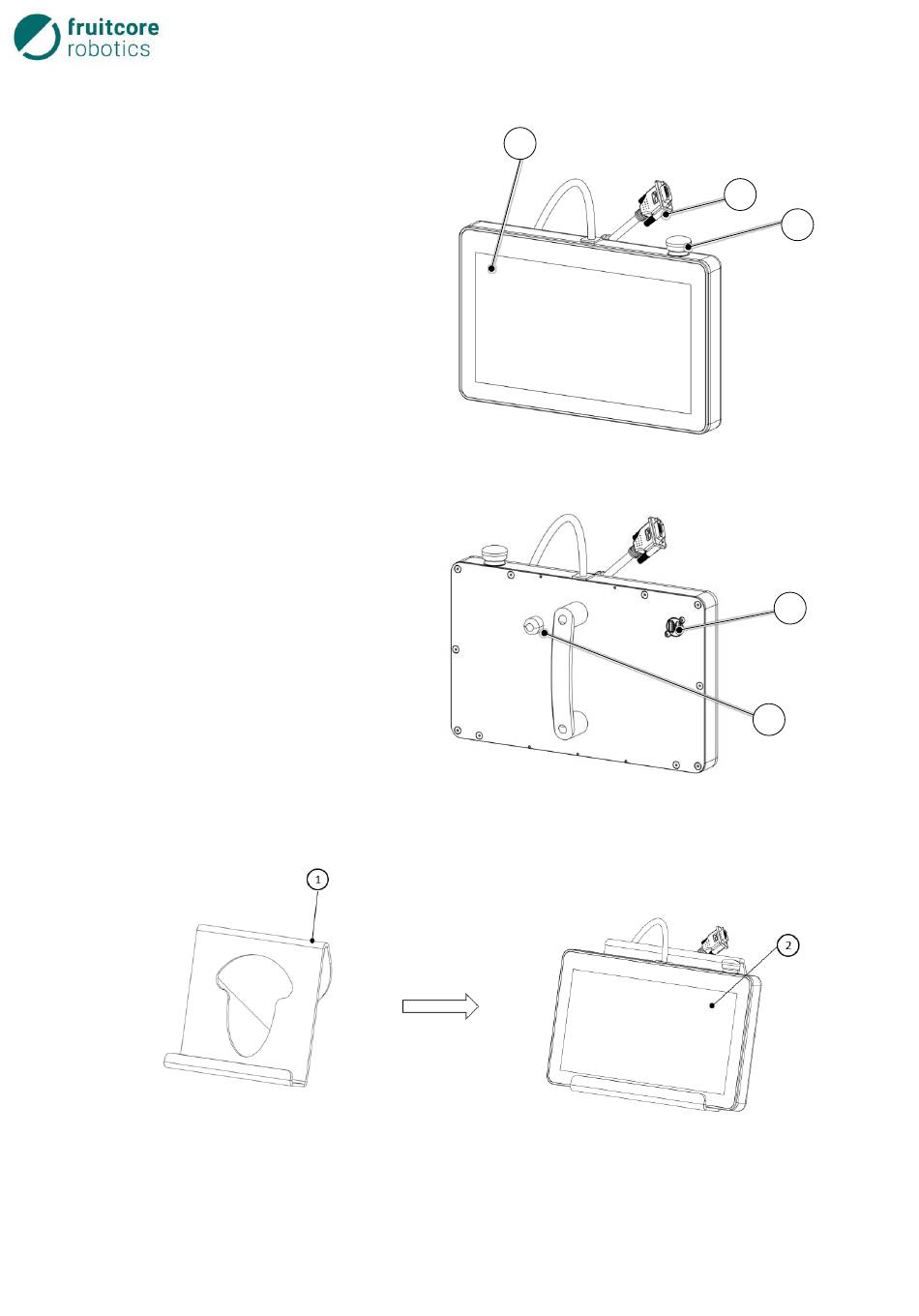

Abb. 4-3:
Abb. 4-4:
Abb. 4-5: Halterung für das Bedienpanel
4 Beschreibung des Robotersystems
1
Bedienpanel
Bedienpanel Rückseite
2
3
4
5
