fruitcore robotics HORST600 Originalbetriebsanleitung Seite 89

5 Softwarebeschreibung
Pos. Beschreibung
12 Button Hilfe – Anzeige von Hilfestellungen zum Aktionsfenster
13 Button Schließen – schließen des Aktionsfensters

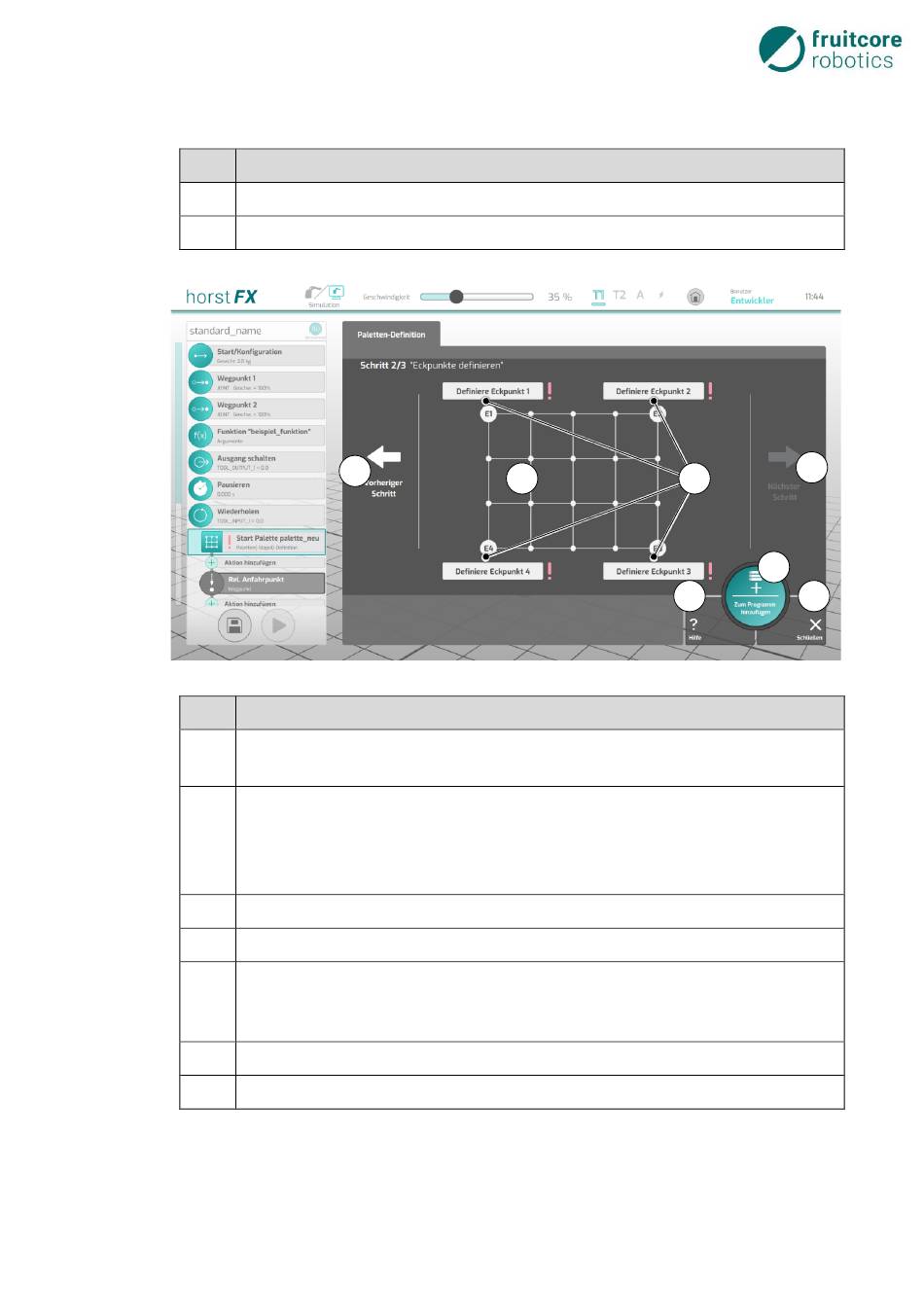

Abb. 5-47:
Pos. Beschreibung
1 Anzeige Palette – Visualisierung der Palette, bestehend aus allen Palettierpunkten
und zusätzlich mit Kennzeichnung aller Eckpunkte
2 Button Definiere Eckpunkt 1, 2, 3, 4 – definieren eines Zielpunktes für den jeweiligen
Eckpunkt
Es öffnet sich das Menü Zielpunkt definieren (s. Abschnitt 5.9.3.2, Unterabschnitt
Zielpunkt definieren).
3 Button Zurück – Wechsel zum vorherigen Schritt des Aktionsfensters
4 Button Nächster Schritt – Wechsel zum nächsten Schritt des Aktionsfensters
5 Button Zum Programm hinzufügen – die eingestellten Konfigurations- und
Auswahlmöglichkeiten im Aktionsfenster werden übernommen und das
Aktionsfenster geschlossen
6 Button Hilfe – Anzeige von Hilfestellungen zum Aktionsfenster
7 Button Schließen – schließen des Aktionsfensters
3
Aktionsfenster – Paletten-Definition (Schritt 2)
1 2
6
4
5
7
83
