fruitcore robotics HORST600 Originalbetriebsanleitung Seite 74

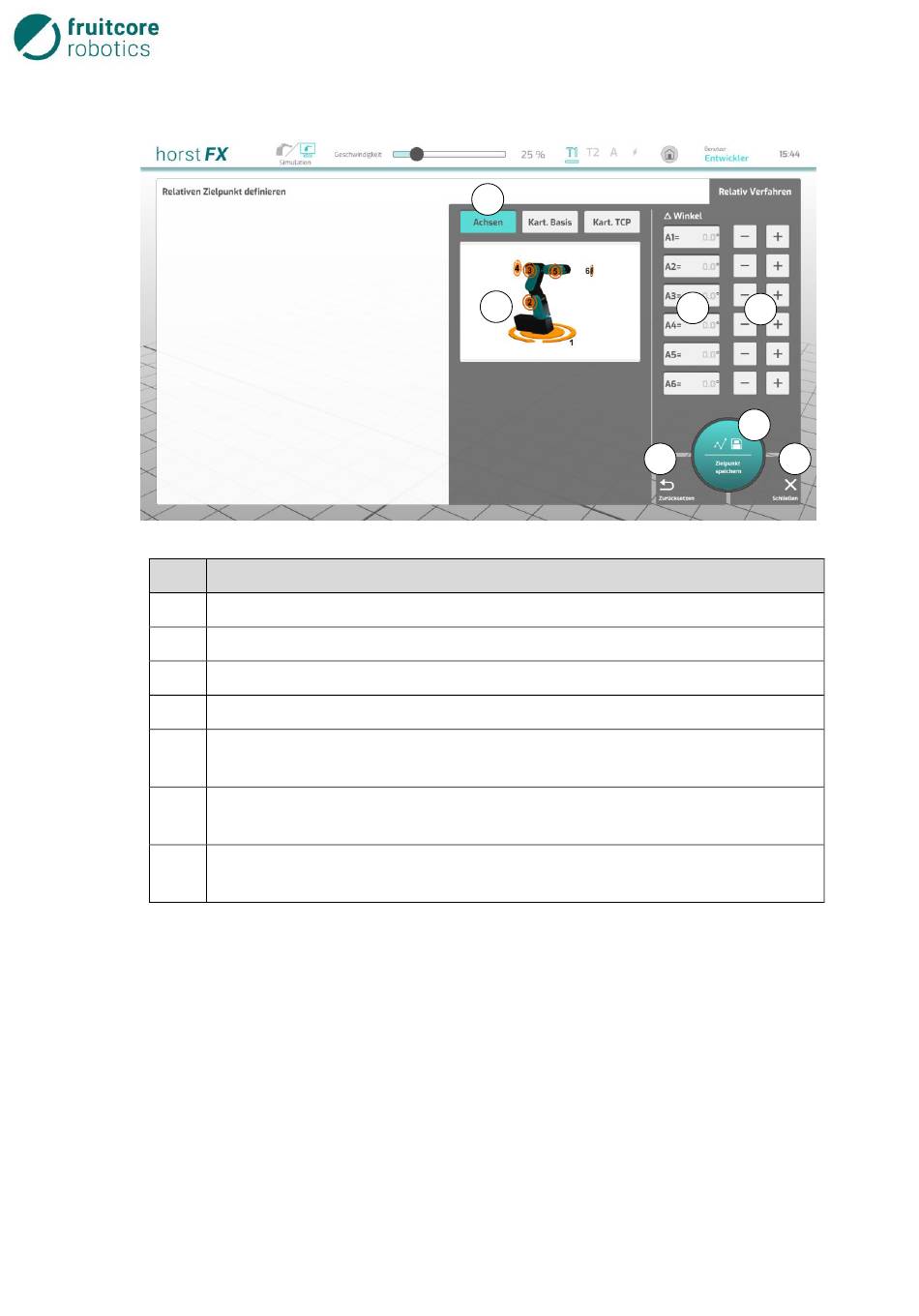

Abb. 5-33:
Pos. Beschreibung
1 Button Achsen – Wechsel zum Menü Relativen Zielpunkt definieren – Roboterachsen
2 Anzeige Robotermodell mit den jeweiligen Achsnummern
3 Eingabe Δ Winkel – setzen des Wertes der jeweiligen Achse
4 Buttons -/+ – ändern des Wertes der jeweiligen Achse (in 1°-Schritten)
5 Button Zielpunkt speichern – die eingegebenen Werte im Menü werden als relativer
Zielpunkt gespeichert und das Menü Relativen Zielpunkt definieren wird geschlossen
6 Button Zurücksetzen – zurücksetzen aller eingegebenen Werte im Menü auf ihren
Standard-Wert
7 Button Schließen – schließen des Menüs Relativen Zielpunkt definieren ohne einen
relativen Zielpunkt zu speichern
68
Menü Relativen Zielpunkt definieren – Roboterachsen
5 Softwarebeschreibung
1
2
6
3
4
5
7
