Beschreibung des Robotersystems

In diesem Kapitel wir das Robotersystem und seine Komponenten beschrieben.
4.1

Baugruppen

In diesem Abschnitt werden die Hauptbaugruppen des Robotersystems vorgestellt und die wich-
tigsten Komponenten benannt und teilweise näher erklärt.
4.1.1

Roboter

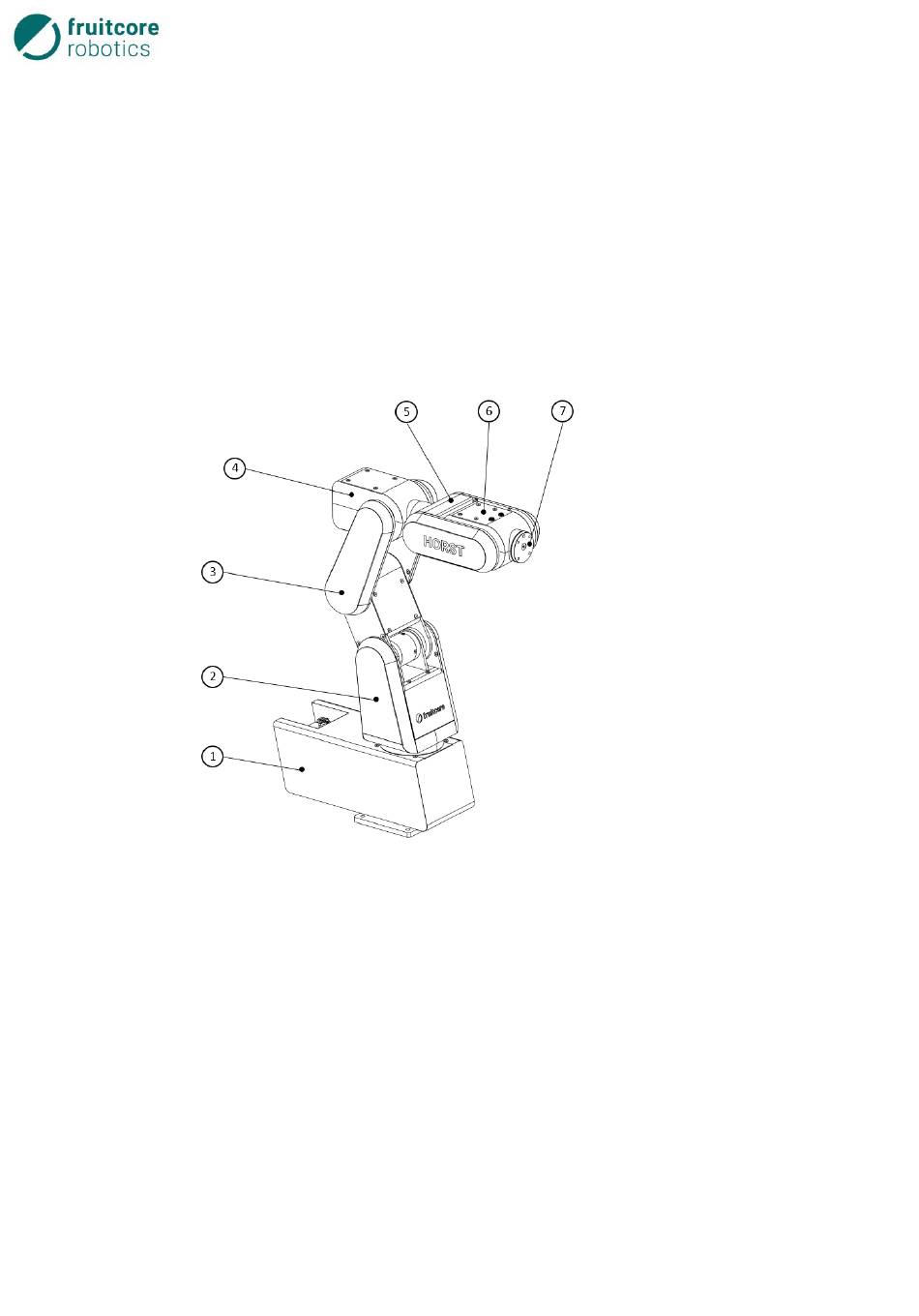

Abb. 4-1:
28
Roboter
1 Sockel – fester Teil mit Bodenflansch
2 Sockel – beweglicher Teil
3 Schwenkarm
4 Tragarm 1
5 Tragarm 2
6 Tragarm 3
7 Schnittstelle für Anbauteile
