5 Softwarebeschreibung

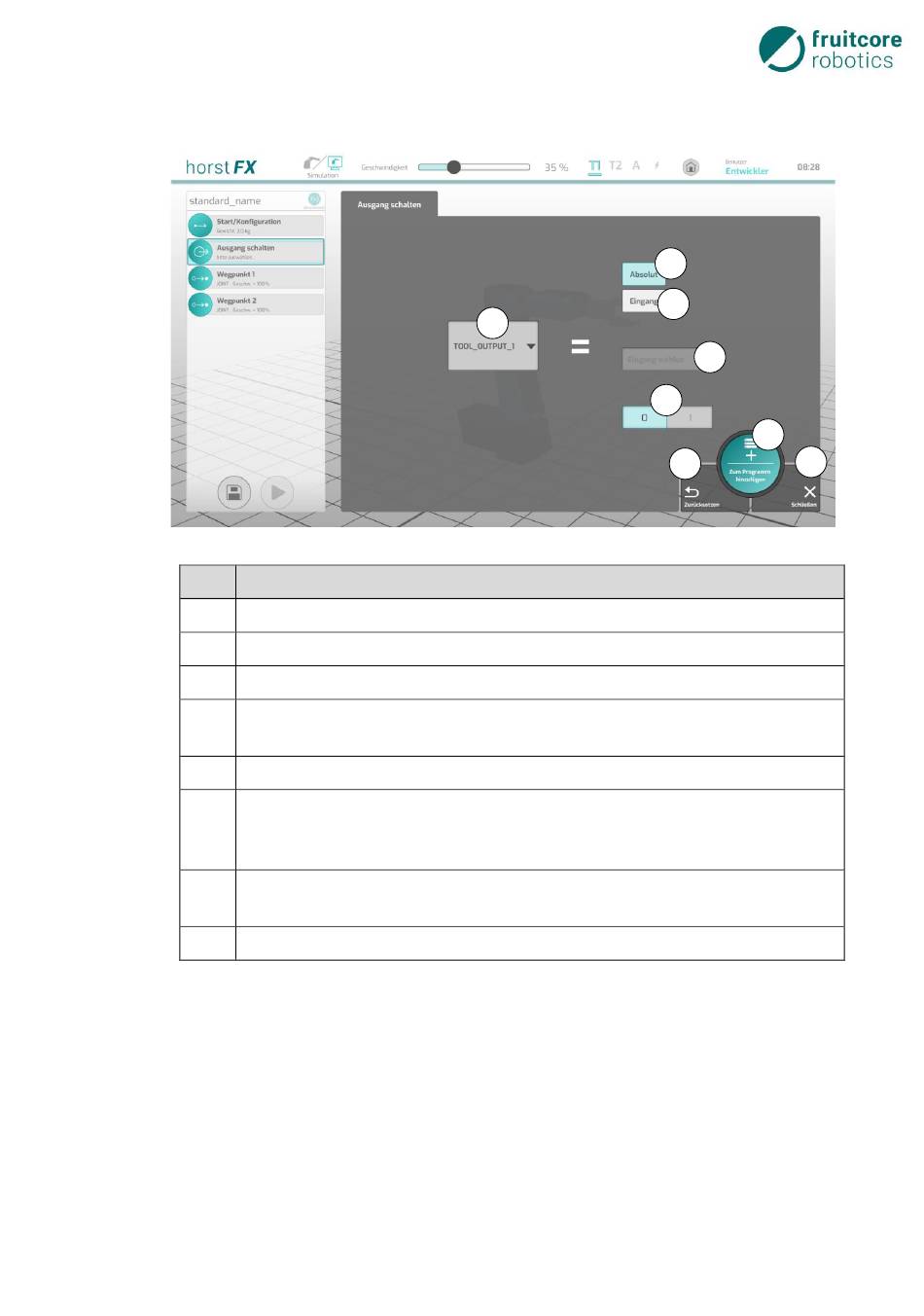

Abb. 5-38:
Pos.
Beschreibung
1
Auswahlfeld Ausgang – Auswahl des Ausgangs, der geschaltet wird
2
Button Absolut – aktiviert den Umschalt-Button 0/1 (5)
3
Button Eingang – aktiviert das Auswahlfeld Eingang wählen (4)
4
Auswahlfeld Eingang wählen – auswählen des Eingangs, auf dessen Wert der
Ausgang geschaltet wird
5
Umschalt-Button 0/1 – festlegen des Wertes, auf den der Ausgang geschaltet wird
6
Button Zum Programm hinzufügen – die eingestellten Konfigurations- und
Auswahlmöglichkeiten im Aktionsfenster werden übernommen und das
Aktionsfenster geschlossen
7
Button Zurücksetzen – zurücksetzen aller Konfigurations- und Auswahlmöglichkeiten
im Aktionsfenster auf ihre Standard-Werte
8
Button Schließen – schließen des Aktionsfensters
5.9.3.6
Aktion Warten auf
Mit Auswahl von Aktion Warten auf im Aktionsauswahl-Bereich erscheint das entsprechende Aktions-
fenster. Im Programmbaum wird ein neuer Programmbaustein
Als Parameter können eine Zeitspanne oder ein Eingangssignal gewählt werden. Die Programmaus-
führung wird bei dieser Aktion so lange pausiert, bis die eingestellte Zeitspanne abgelaufen oder die
ausgewählte Bedingung erfüllt ist.
Aktionsfenster – Ausgang schalten
1
5
Pausieren
2
3
4
6
8
7
Warten auf
oder
angelegt.
73
