5.4.3 Drehgeber (SSI
oder TTL) als
Lagegeber
Benutzerhandbuch CANopen Kommunikation
5 Implementierte DS402 - Funktionalität
Bei der Einstellung des HTL-Drehgebers ist darauf zu achten, dass die
digitalen Eingänge ISD02 und ISD03 entsprechend der Funktion parame-
triert sind.

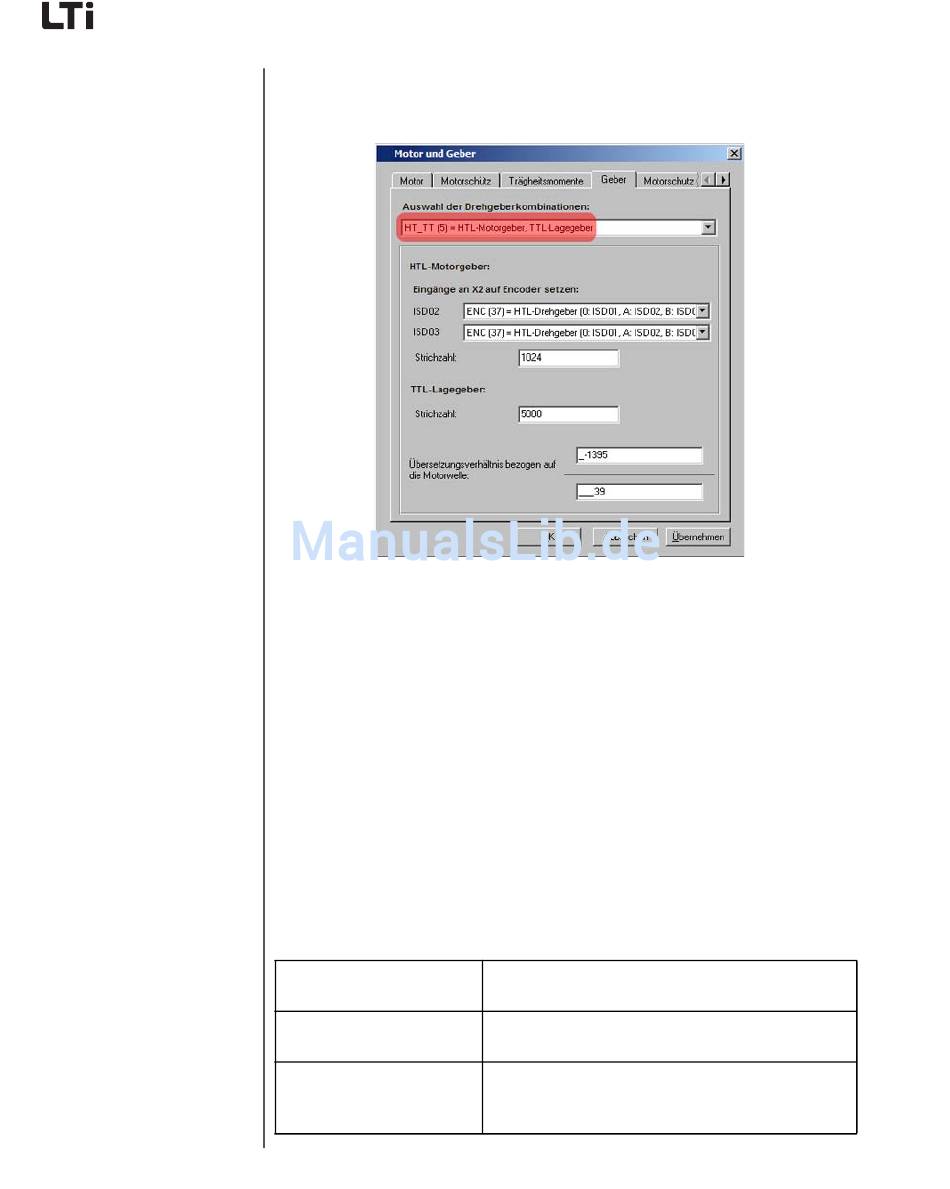

Bild 5.9 Einstellung des HTL-Drehgebers
Für die Parametrierung der Normierungen wird zunächst so vorgegangen
wie beim Ein-Drehgebersystem. Der Bezug liegt automatisch auf dem als
Lagegeber definierten Drehgeber. Damit sind die Parameter der Factor-
group für Geschwindigkeit und Beschleunigung korrekt eingestellt.
Zur Anpassung der Positionier-Normierung ist dem Antriebssystem jetzt
mitzuteilen, welches Übersetzungsverhältnis der Lagegeber zur Auswer-
tung besitzt.
Es muss bekannt sein, wie viele Umdrehungen der Lagegeber pro
Motorumdrehung macht. In einem Beispiel macht der SSI-Geber 0,0437
Umdrehungen pro Motorumdrehung.
Lagegeberumdreh. / Motorum-
dreh.
Motorumdreh. / Lagegeberum-
dreh.
Einstellung des Übersetzungs-
verhältnisses
0,0437 / 1
22,88 / 1
Parameter:
Umdrehungen an der Motorwelle = 2288
Umdrehungen an der Abtriebswelle = 100 (436-ECDE1)
