8.2 Руководство по монтажу насосной установки
Руководство по правильному механическому монтажу
насосной установки в соответствии со стандартом
EN 12056-4
См. раздел 8.1.1 Схема монтажа.
• Установите насосную установку в хорошо освещенном и
вентилируемом помещении и обеспечьте свободную зону
на расстоянии 60 см вокруг насосной установки для
облегчения технического обслуживания и эксплуатации.
• Оборудуйте место ниже уровня фундамента. Если
насосная установка устанавливается в подвале, в котором
существует опасность просачивания грунтовых вод,
рекомендуется (а в некоторых странах требуется)
использовать дополнительный дренажный насос в
отдельном приямке ниже уровня фундамента для
осушения комнаты. См. рис. 10.
Сборный резервуар, насос и кабели могут
Указание
затапливаться (макс. 2 м на 7 дней).
Шкаф управления должен монтироваться в
Внимание
сухом, хорошо вентилируемом месте.
• Все трубные соединения должны быть гибкими для
уменьшения резонанса.
• Насосная установка должна монтироваться на полу.
• Все напорные патрубки насосной установки,
диафрагменного и дренажного насосов должны быть
оснащены петлей, расположенной над уровнем стоячей
воды. Высшая точка U-образного колена или обратного
гидравлического затвора должна находиться выше уровня
грунта.
• Установите задвижку в напорной линии диаметром DN 80
или больше. Также установите задвижку во всасывающей
линии.
• Воду из открытых источников нельзя подавать в насосную
установку, расположенную внутри здания. Для неё нужна
отдельная насосная установка за пределами здания.
• Насосная установка должна быть оборудована обратным
клапаном, одобренным в соответствии с EN 12050-4.
• Объем напорного трубопровода выше обратного клапана
до верхнего постоянного уровня воды в трубопроводе
должен быть меньше полезного объема резервуара.
• Вентиляция от насосной установки для бытовых
(фекальных) сточных вод должна быть выведена выше
уровня крыши. .
• Если сточные воды перекачиваются в сборный
самотечный трубопровод, он должен иметь коэффициент
наполнения как минимум h/d = 0,7.
Сборный трубопровод должен быть как минимум на один
номинальный диаметр больше после подключения к
напорным трубным соединениям.
• В случае неисправности насоса для простого, ручного
дренажа сборного резервуара используется
диафрагменный насос (по усмотрению).
378
8.3 Рекомендации по механическому монтажу
насосной установки
1. Проверка комплектации оборудования Список
комплектации оборудования см. в разделе
4. Комплектация оборудования.
2. Подготовьте входы, прорезав требуемые отверстия.
Используйте коронки для сверления ∅100 для входов
DN 100 и ∅43 для DN 50. Линия резки будет углубленной.
Зачистите края отверстия во избежание порезов.
Муфты поставляются с хомутами.
3. Подготовьте соединительное гнездо для диафрагменного
насоса (опция). Используйте коронки для сверления ∅43
для соединительного гнезда DN 50. Зачистите края
отверстия во избежание порезов.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

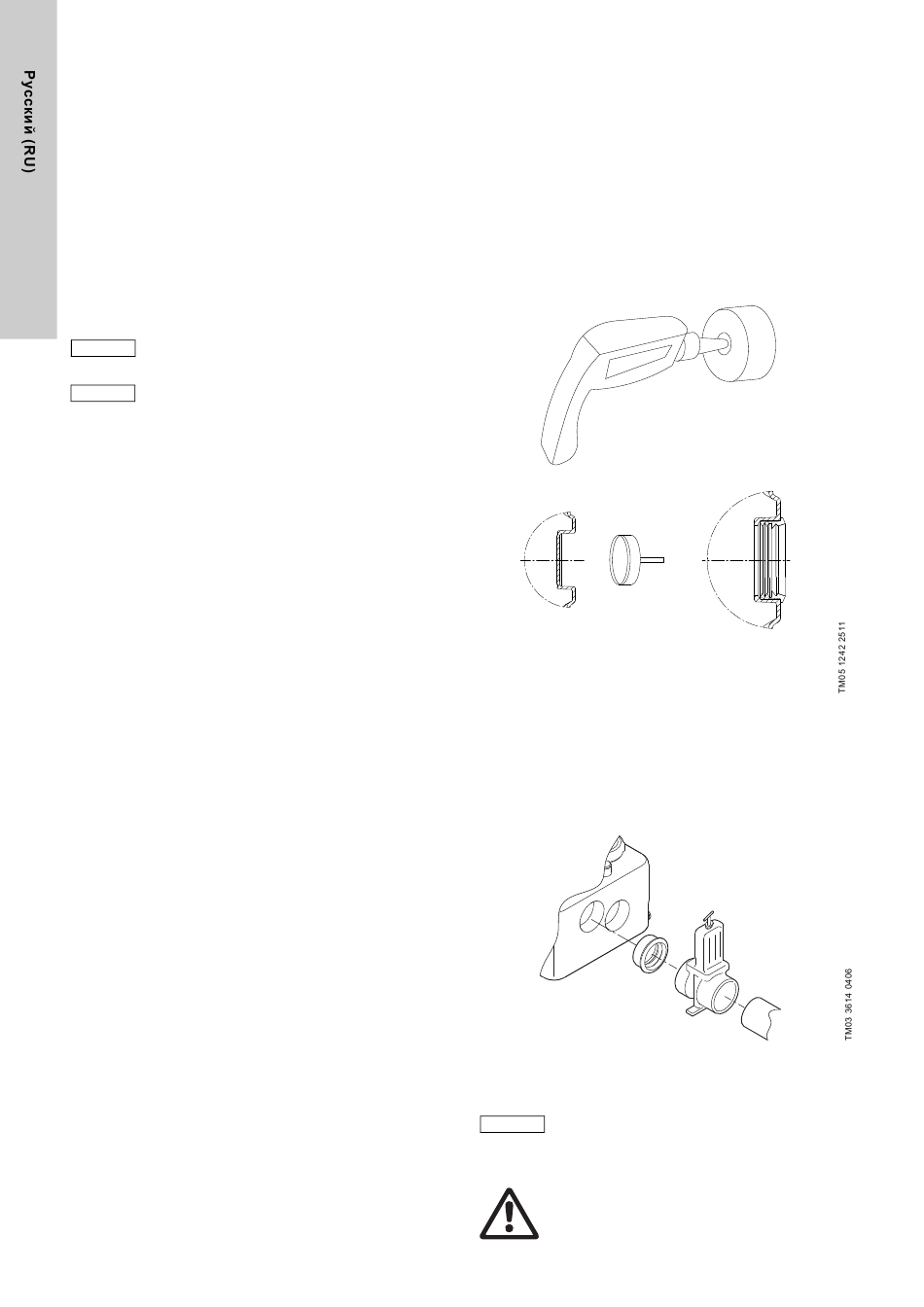

Рис. 11 Вырезание или сверление соединительных
отверстий
4. Подсоединение всасывающего трубопровода к
резервуару. Установите задвижку между всасывающим
трубопроводом и насосной установкой во избежание
притока воды во время технического обслуживания.
Рекомендуется легкая в обращении задвижка из ПВХ.
Рис. 12 Монтаж задвижки
Необходимо исключить действие на сборный
резервуар сил, обусловленных массой
всасывающего, напорного и
Внимание
вентиляционного трубопроводов. Длинные
участки трубопроводов, вентили и т.п.
должны устанавливаться на опоры.
Предупреждение
Ни в коем случае нельзя вставать на
насосную установку.
