Siurblio vardinė plokštelė
Vardinė plokštelė atspausdinta ant siurblio.

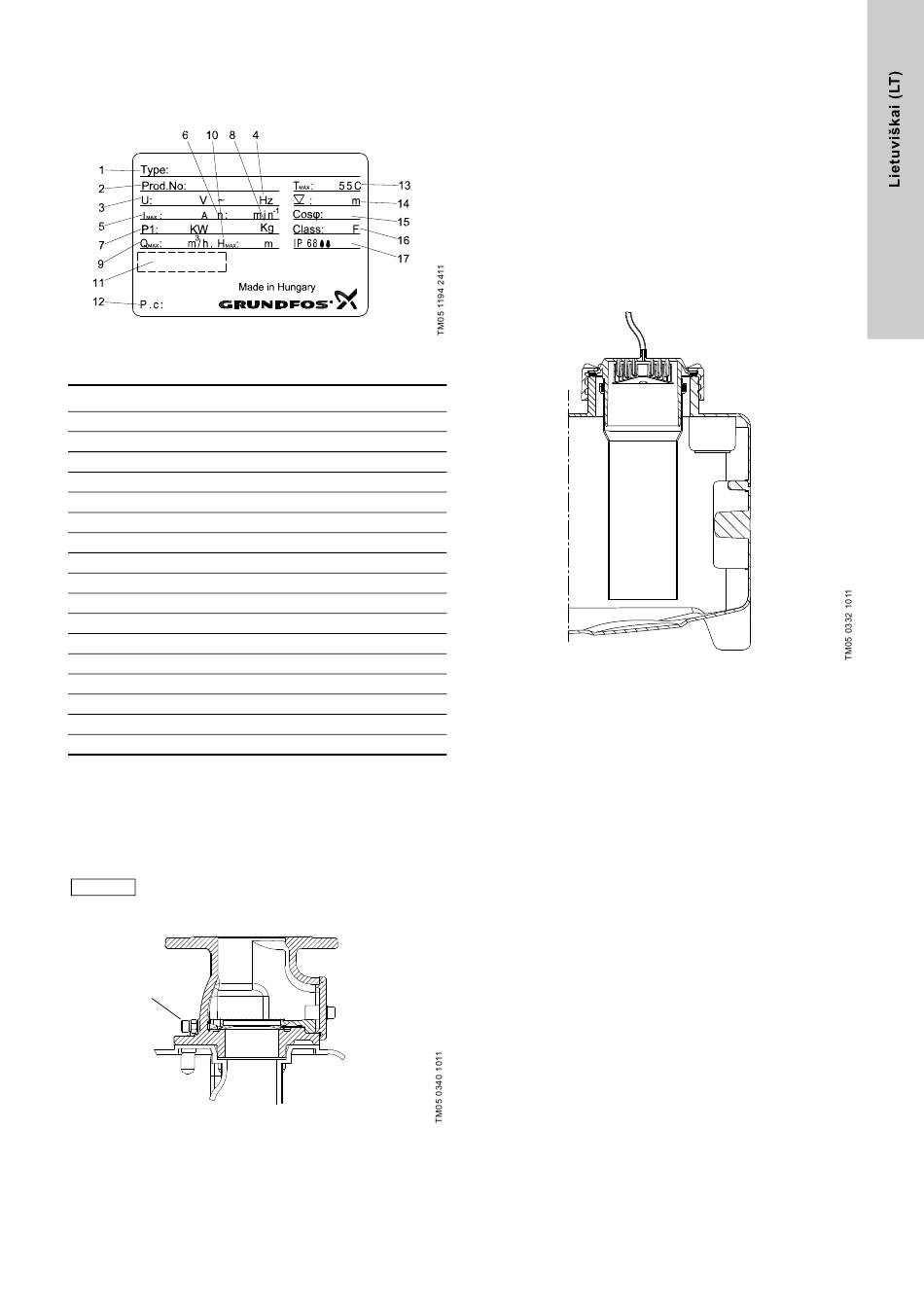

3 pav. Siurblio vardinė plokštelė
Poz. Aprašymas
1 Tipas
2 Produkto numeris
3 Nominali įtampa
4 Dažnis
5 Nominali srovė
6 Nominalios apsukos
7 Nominali naudojama galia
8 Masė
9 Maksimalus debitas
10 Maksimalus slėgio aukštis
11 Sertifikatai
12 Pagaminimo savaitė, metai ir diena
13 Maksimali skysčio temperatūra
14 Maksimalus įrengimo gylis
15 Galios koeficientas
16 Izoliacijos klasė
17 Korpuso klasė
5.1.3 Atbulinis vožtuvas
DN 80 atbulinis vožtuvas turi išleidimo sraigtą, pakeliantį vidinį
sparnelį, kad techninės priežiūros ar remonto metu būtų galima iš
išvado vamzdžio išleisti skystį. Šis vožtuvas yra suprojektuotas ir
išbandytas pagal EN12050-4 reikalavimus. Žr. 4 pav.
Prieš sukdami išleidimo sraigtą truputį
Pastaba
atlaisvinkite fiksavimo veržlę.
Skysčio
išleidimo
sraigtas
4 pav. Atbulinis vožtuvas
5.1.4 Lygio jutiklis
Valdiklyje esantis pjezoresistorinis slėgio jutiklis yra žarnele
sujungtas su bake esančiu slėgio vamzdžiu. Dangtelyje su
sriegiu, prie kurio prijungta žarnelė, yra kondensato gaudyklė ir
jungtis DN 100 vamzdžiui. Ši slėgio vamzdis nueina žemyn į
baką. Kylant skysčiui suspaudžiamas slėgio vamzdyje ir
žarnelėje esantis oras, o pjezorezistorinis jutiklis slėgio pokytį
paverčia analoginiu elektriniu signalu. Valdymo dėžutė pagal šį
analoginį signalą sustabdo ir paleidžia siurblį ir duoda aukšto
vandens lygio aliarmą. Slėgio vamzdis yra pritvirtintas po
dangteliu su sriegiu ir gali būti išimtas išvalymui.
Sandarumą užtikrina O žiedas.
Žarnelės ilgis yra 4 m arba 10 m. Ši žarnelė turi būti prijungta prie
valdiklio.
5 pav. Dangtelis su žarnele, DN 100 vamzdžiu ir kondensato
gaudykle
