5.2.1 Виконання
LC 220 регулятор рівня включає в себе необхідні компоненти,
такі як реле, пульт управління з індикатором для індикації
режимів роботи і показань несправностей. Крім того, він має
рівень вхідного сигналу, який активується безпосередньо
через напірну трубу всередині накопичувальної ємності.
В решті решт, він має клеми для живлення, підключення до
насоса і вихід сигналу аварії для загальної тривоги.
Передня кришка закрита на чотири багнети кріплення з
замками на чверть обороту. З лівого боку, замки
розширюються і підключені до дна шафи з шарніром рядків.

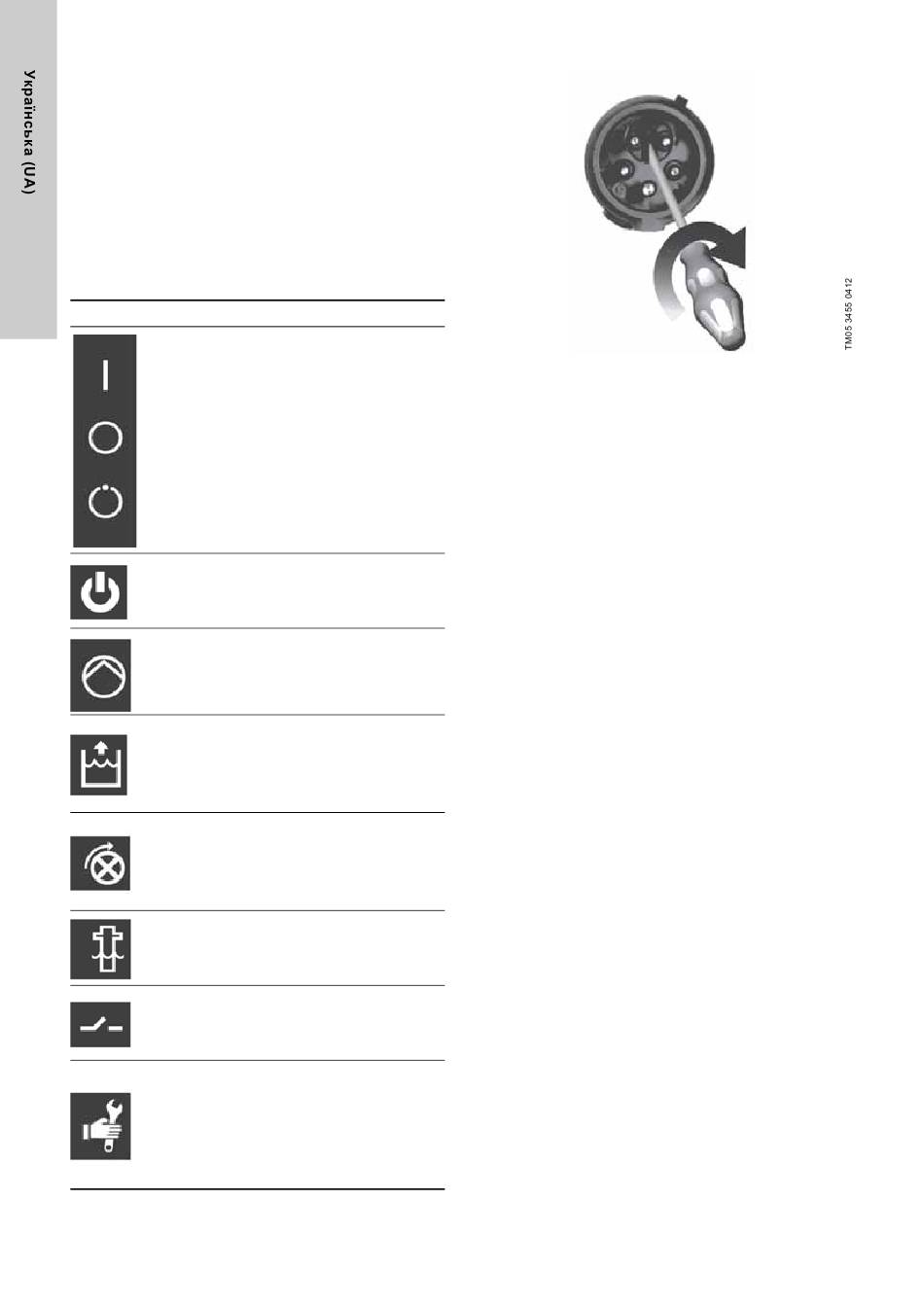

5.2.2 Елементи керування та індикатори
У таблиці нижче наведені описи функцій різних елементів
управління і індикатори:
Елемент Функції
Вибір режимів
роботи
Індикація стану
джерела
живлення
Індикація стану
насоса
Тривога
високого рівня
Помилка
послідовності
фаз
Сигналізація
несправності
датчика
Зовнішній
сигнал аварії
Вказівка
часу для
обслуговування
314
Опис
Режим роботи вибирається
ON-OFF-AUTO перемикачем,
який має три різних позиції:
ПОЗ I:
Запуск насоса вручну.
ПОЗ O:
• Зупинка насоса вручну
• Перевстановити індикацію
тривоги.
ПОЗ AUTO:
Автоматичний режим роботи.
Насос буде запускатися та
зупинятися відповідно до
сигналу від датчика рівня.
Зелений індикатор вказує, що
джерело живлення увімкнено.
Червоний і зелений індикатори
вказують на стан насоса:
Зелений: Насос працює.
Червоний: Помилка насоса.
Червоний індикатор вказуює
на високий рівень води.
Світлодіод загоряється,
якщо рівень датчик досягає
певного рівня в
накопичувальній ємності.
Червоний індикатор вказує на
неправильну послідовність
фаз (трифазні насоси) .
Змінюйте послідовності фаз,
дотримуючись інструкції на
рис. 8.
Червоне світло індикатора
вказуює на несправне або
відсутнє з'єднання з датчиком
рівня.
Червоний індикатор вказує на
сигнал тривоги від зовнішнього
реле рівня.
Жовтий індикатор вказує,
що настав час для
обслуговування. Цю функцію
можна вмикати і вимикати за
допомогою DIP-перемикача.
Заводська установка
становить один рік відповідно
до EN 12056-4.
Рис. 8 Зміна фази в трифазній клемній коробці за
допомогою викрутки
