Natpisna pločica, LC 220 regulator
Aktualni tip regulatora, naponska varijanta, itd., navedeni su u
tipskoj oznaci na natpisnoj pločici smještenoj sa strane na ormaru
regulatora.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5
U
N
I
3W 4A
P Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany

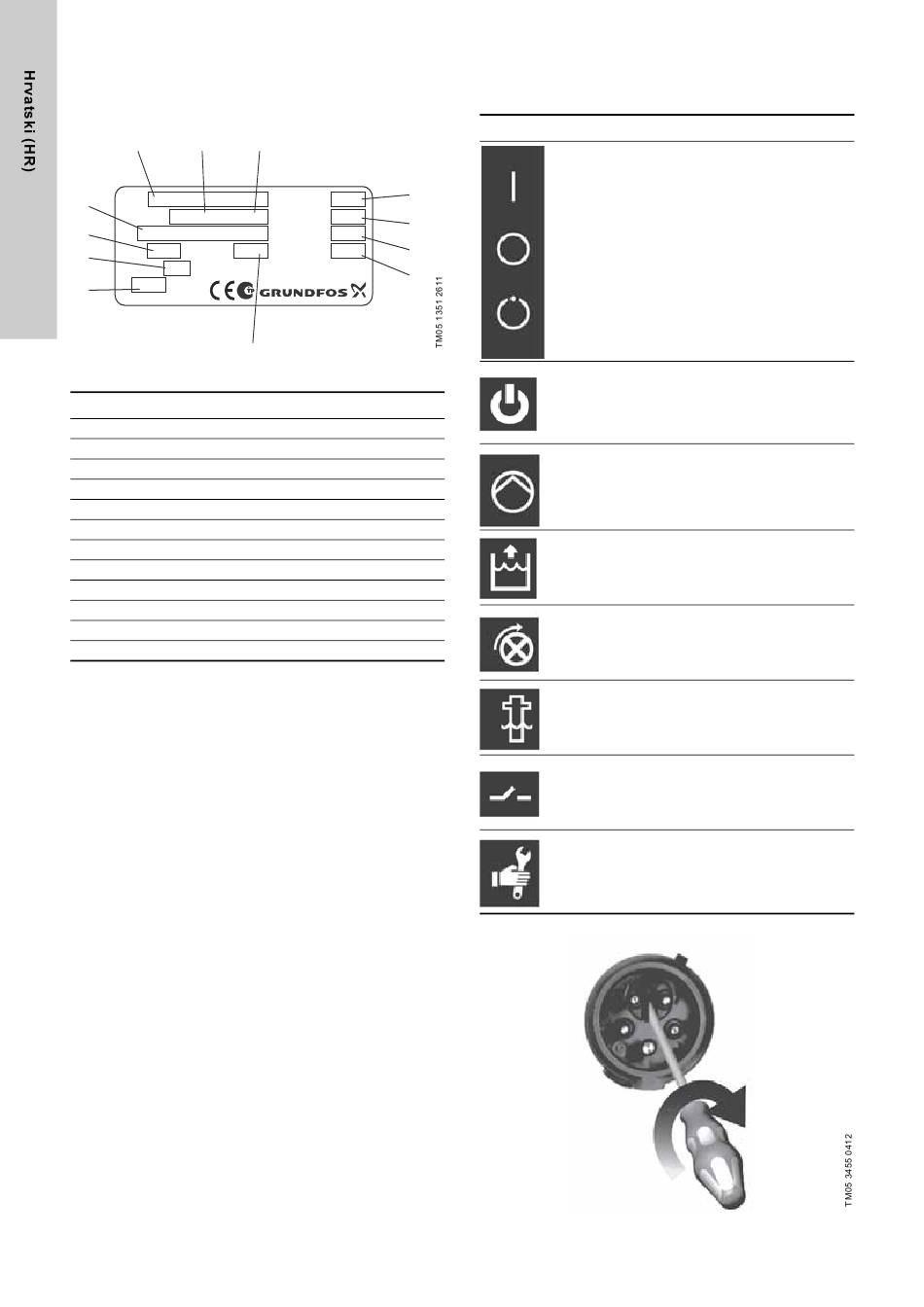

Slika 7 Primjer natpisne pločice LC 220
Poz. Opis
1 Oznaka tipa
2 Broj proizvoda
3 Broj verzije
4 Nazivni napon
5 Potrošnja snage
6 Maksimalni rezervni osigurač
7 Težina
8 Maksimalna ulazna struja crpke
9 Godina i tjedan proizvodnje
10 Serijski broj
11 Maksimalni napon na sklopniku
12 Maksimalna struja na sklopniku
6.2.1 Dizajn
LC 220 regulator razine sadrži neophodne komponente kao što
su releji i upravljačka ploča sa signalnim žaruljicama za prikaz
radnih uvjeta i grešaka. Nadalje, ima ulaz razine koji se aktivira
izravno putem tlačne cijevi unutar sabirnog spremnika. Na kraju,
ima stezaljke za opskrbu električnom energijom, priključak na
crpku i izlaz signala alarma za opću signalizaciju alarma.
Prednji poklopac je zatvoren sa četiri bajonet zatvarača sa
bravicom. Na lijevoj strani, brave su produžene i spojene na
dno ormarića pantima.
184
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
6.2.2 Upravljački elementi i signalne žaruljice
Tablica u nastavku daje opis funkcija različitih upravljačkih
elemenata i signalnih žaruljica:
Element Funkcija
Načina rada se odabire putem
ON-OFF-AUTO izborne sklopke
koja ima tri različita položaja:
POZ I:
Ručno pokreće crpku.
POZ O:
Izbor
• Ručno zaustavlja crpku
načina rada
• Poništenje prikaza alarma.
POZ AUTO:
Automatski rad. Crpka će se pokrenuti
i zaustaviti prema signalu senzora
razine.
Indikacija
statusa
Zelena signalna žaruljica, označava
opskrbe
da je napajanje uključeno.
električnom
energijom
Crvena i zelena signalna žaruljica,
Indikacija
označavaju status crpke:
statusa
Zelena: Crpka radi.
crpke
Crvena: Greška crpke.
Crvena signalna žaruljica, ukazuje na
Alarm
visoku razinu vode. LED svijetli ako
visoke
senzor razine izmjeri određenu razinu
razine
u sabirnom spremniku.
Crvena signalna žaruljica, pokazuje
Greška u
pogrešan redoslijed faza (trofazne
redosljedu
crpke). Izmijenite redosljed faza
faza
prema uputama na sl. 8.
Alarm Crvena signalna žaruljica, ukazuje
greške grešku ili nedostatak priključka na
senzora senzor razine.
Vanjski
Crvena signalna žaruljica, označava
alarm
alarm s vanjskog senzora razine.
razine
Žuta signalna žaruljica, označava da
Oznaka je vrijeme za servis. Ova funkcija se
vremena može uključiti i isključiti putem DIP
za servis sklopke. Tvornička postavka je jednu
godinu u skladu sa EN 12056-4.
Slika 8 Promjena faze trofaznog regulatora s faznim
pretvaračem
Opis
