3. Γενική περιγραφή
Οι μονάδες ανύψωσης Grundfos Multilift MSS προμηθεύονται
πλήρεις με δοχείο συλλογής, αντλία, αισθητήρα στάθμης,
ελεγκτή LC 220 και πρόσθετο εξοπλισμό σύνδεσης. Ανάλογα με
το μοντέλο, περιλαμβάνεται και μία βαλβίδα αντεπιστροφής.
Παρακάτω παρατίθεται μία περιγραφή των εξαρτημάτων.

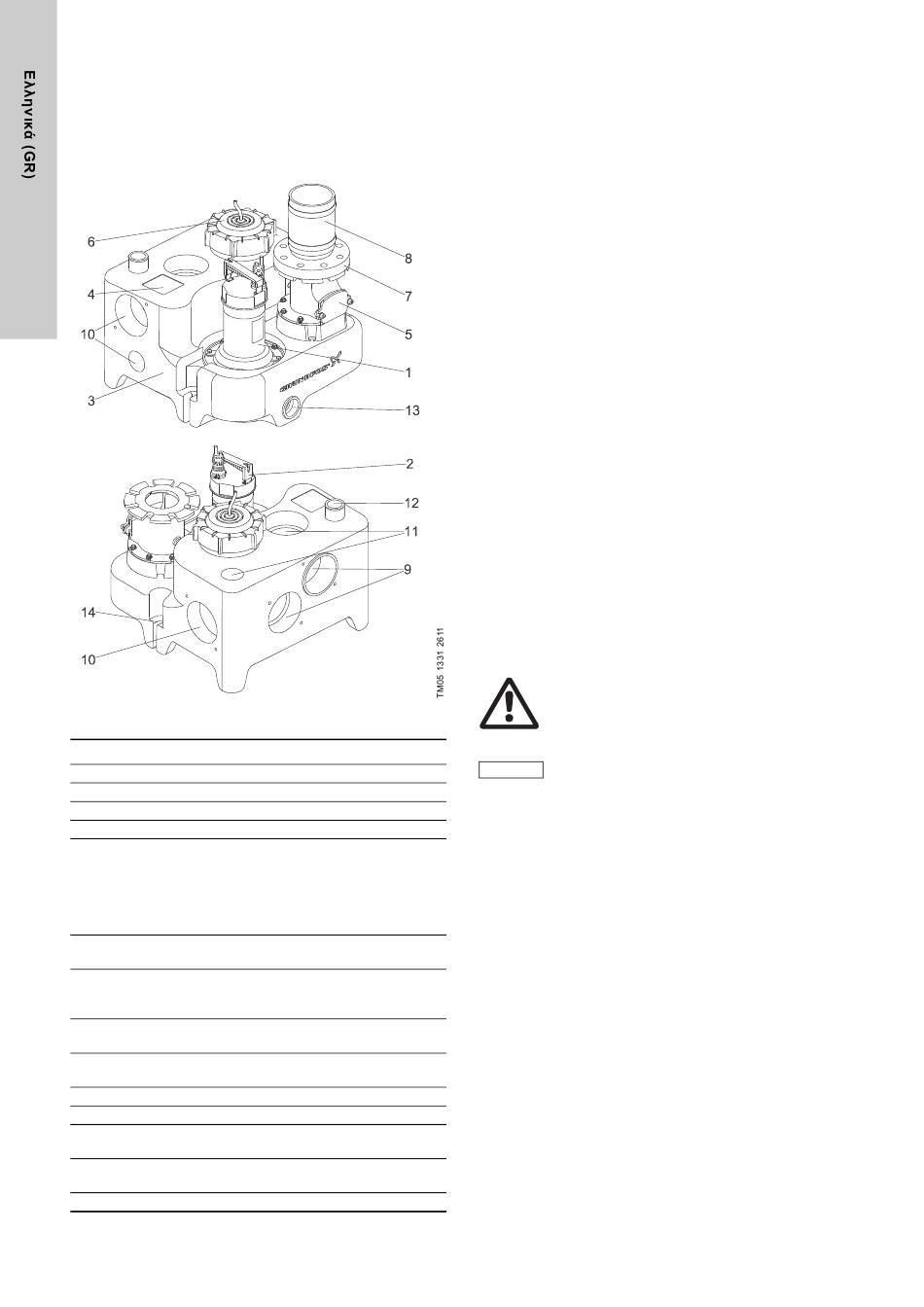

Σχ. 1 Multilift MSS, πρόσθια και οπίσθια άποψη
Θέση Περιγραφή
1 Αντλία με πτερωτή Vortex
2 Λαβή μεταφοράς για την αντλία
3 ∆οχείο συλλογής (44 λίτρα)
4 Πινακίδα
Βαλβίδα αντεπιστροφής με καπάκι επιθεώρησης και
βίδα αποστράγγισης που ανασηκώνει το πτερύγιο της
βαλβίδας. Βλέπε σχήμα 4.
5
ΣΗΜΕΙΩΣΗ: Η ΜSS διατίθεται επίσης και με φλάντζα
προσαρμογής μόνο για σύνδεση σε μία εξωτερική
τυποποιημένη βαλβίδα αντεπιστροφής.
Καπάκι βίδωτό για σωλήνα πίεσης και άνοιγμα
6
επιθεώρησης δοχείου
Φλάντζα προσαρμογής κατάθλιψης, DN 80, με
7 εξάρτημα σύνδεσης, DN 100
(εξωτερική διάμετρος, 110 mm)
Εύκαμπτος σωλήνας σύνδεσης, DN 100 (εσωτερική
8
διάμετρος, 110 mm) με δύο κολάρα σφιγκτήρα
Οριζόντιες είσοδοι στο πίσω μέρος, DN 100,
9
180 ή 250 mm πάνω από το δάπεδο
10 Οριζόντιες είσοδοι από το πλάι, DN 50/DN 100
11 Κατακόρυφοι είσοδοι, DN 50/DN 100
Στόμιο εξαερισμού, DN 50
12
(εξωτερική διάμετρος, 52 mm), ανοικτό
Στόμιο για χειροκίνητη λειτουργία της αντλίας
13
διαφράγματος, DN 50 (εσωτερική διάμετρος, 50 mm)
14 Σημείο στερέωσης
124
3.1 Εφαρμογές
Οι μονάδες ανύψωσης Multilift ΜSS της Grundfos είναι
σχεδιασμένες για τη συλλογή και άντληση οικιακών ακάθαρτων
υδάτων χωρίς ελεύθερη ροή στη στάθμη του υπονόμου.
Οι μονάδες ανύψωσης Grundfos Multilift MSS είναι σχεδιασμένες
για τη συλλογή και άντληση των ακόλουθων υγρών:
• ακάθαρτα ύδατα οικιακής χρήσης
• ακάθαρτα ύδατα χωρίς περιττώματα
• ακάθαρτα ύδατα με περιττώματα και λύματα από τουαλέτες
• νερό που περιέχει λάσπη.
Οι μονάδες ανύψωσης μπορούν να αντλήσουν υγρά που
περιέχουν ίνες, υφάσματα, περιττώματα κ.λπ, και βρίσκονται
κάτω από τη στάθμη του υπονόμου και προέρχονται από μικρά
κτήρια όπως ιδιωτικές κατοικίες, διαμερίσματα, εξοχικά, κ.λπ.
Μην αντλείτε όμβρια ύδατα με τις μονάδες ανύψωσης
Multilift MSS για τους δύο ακόλουθους λόγους:
• Οι κινητήρες των μονάδων ανύψωσης δεν είναι σχεδιασμένοι
για τη συνεχή λειτουργία που μπορεί να χρειαστεί σε μια
δυνατή νεροποντή.
• Τα όμβρια ύδατα δεν επιτρέπεται να αντλούνται σε μία μονάδα
ανύψωσης στο εσωτερικό κτιρίου σύμφωνα με το EN 12056-4.
Επικοινωνήστε με τη Grundfos για τυχόν απορίες.
Μην αντλείτε τις ακόλουθες ουσίες/απόβλητα με σταθμούς
ανύψωσης:
• στερεά, πίσσα, υγρά με υψηλή περιεκτικότητα σε άμμο,
τσιμέντο, στάχτη, χαρτόνι, μπάζα, απορρίμματα, κ.λπ.
• ακάθαρτα ύδατα από εγκαταστάσεις υγιεινής που βρίσκονται
πάνω από τη στάθμη πλημμύρας (αυτά πρέπει να
απομακρύνονται μέσω ενός συστήματος αποχέτευσης
ελεύθερης ροής σύμφωνα με το ΕΝ 12056-1).
• ακάθαρτα ύδατα που περιέχουν ουσίες όπως μεγάλες
ποσότητες λιπαρών αποβλήτων από φριτέζες ή παρεμφερείς
συσκευές.
4. Μεταφορά και αποθήκευση
Προειδοποίηση
Η λαβή μεταφοράς του κινητήρα προορίζεται
αποκλειστικά για την ανύψωση του κινητήρα.
Ποτέ μην ανυψώνετε ή κατεβάζετε τη μονάδα
ανύψωσης με τη βοήθεια της λαβής μεταφοράς.
Ανασηκώστε τη μονάδα ανύψωσης από το
Σημείωση
δοχείο συλλογής.
Για μεγάλες χρονικές περιόδους αποθήκευσης, ο ελεγκτής
LC 220 πρέπει να προστατεύεται από την υγρασία και τη
θερμότητα.
Μετά από μία μεγάλη περίοδο αποθήκευσης, η αντλία πρέπει να
ελέγχεται πριν τεθεί εκ νέου σε λειτουργία. Βεβαιωθείτε ότι η
πτερωτή μπορεί να περιστραφεί ελεύθερα.
