Typový štítek čerpadla
Typový štítek je natištěn na čerpadle.

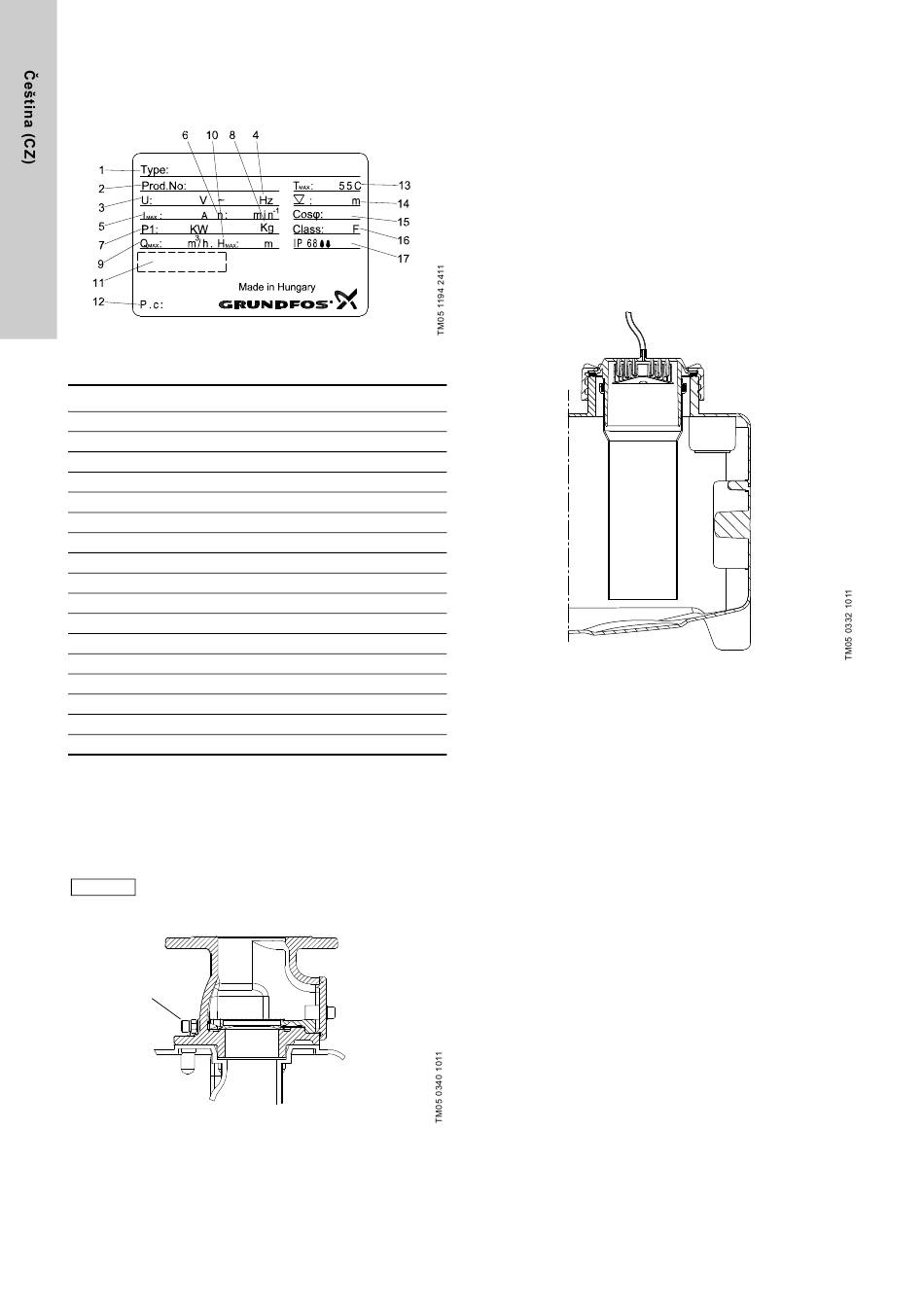

Obr. 3 Typový štítek čerpadla
Pol. Popis
1 Typové označení
2 Objednací číslo
3 Jmenovité napětí
4 Frekvence
5 Jmenovitý proud
6 Jmenovité otáčky
7 Jmenovitý příkon
8 Hmotnost
9 Maximální průtok
10 Maximální dopravní výška
11 Osvědčení
12 Týden, rok a den výroby
13 Maximální teplota kapaliny
14 Maximální instalační hloubka
15 Účiník
16 Třída izolace
17 Třída krytí
6.1.3 Zpětný ventil
Zpětný ventil DN 80 obsahuje vypouštěcí šroub pro zvednutí
vnitřní klapky, aby se mohlo odvodnit výtlačné potrubí v případě
údržby nebo servisu. Ventil je konstruován a testován podle
EN12050-4. Viz obr. 4.
Uvolněte krátce pojistnou matici před otočením
Pokyn
vypouštěcího šroubu.
Vypouštěcí
šroub
Obr. 4 Zpětný ventil
52
6.1.4 Hladinový snímač
Piezoresistivní snímač tlaku umístěný v řídící jednotce se
připojuje pomocí hadice k tlakovému potrubí v nádrži.
Šroubovací uzávěr, kterým je připojena hadice obsahuje lapač
kondenzátu a přípojku pro trubku DN 100. Tato trubka, tlaková
trubka, se do nádrže rozšiřuje. Stoupající hladina stlačuje vzduch
uvnitř tlakového potrubí a hadice a piezorezistivní snímač převádí
změnu tlaku na analogový signál. Řídicí jednotka používá
analogový signál pro spuštění a zastavení čerpadla a indikuje
alarm vysoké hladiny vody. Tlaková trubka je upevněna pod
šroubovacím víčkem a lze ji sejmout pro údržbu, servis a čištění
vnitřku trubky. O-kroužek zajišťuje těsnost.
Hadice se dodává v délkách 4 nebo 10 m. Hadice musí být
připojen k řídící jednotce.
Obr. 5 Šroubovací uzávěr s hadicí, trubka DN 100 a
zachycovač kondenzátu
