Chapa de características, bomba
A chapa de características encontra-se impressa na bomba.

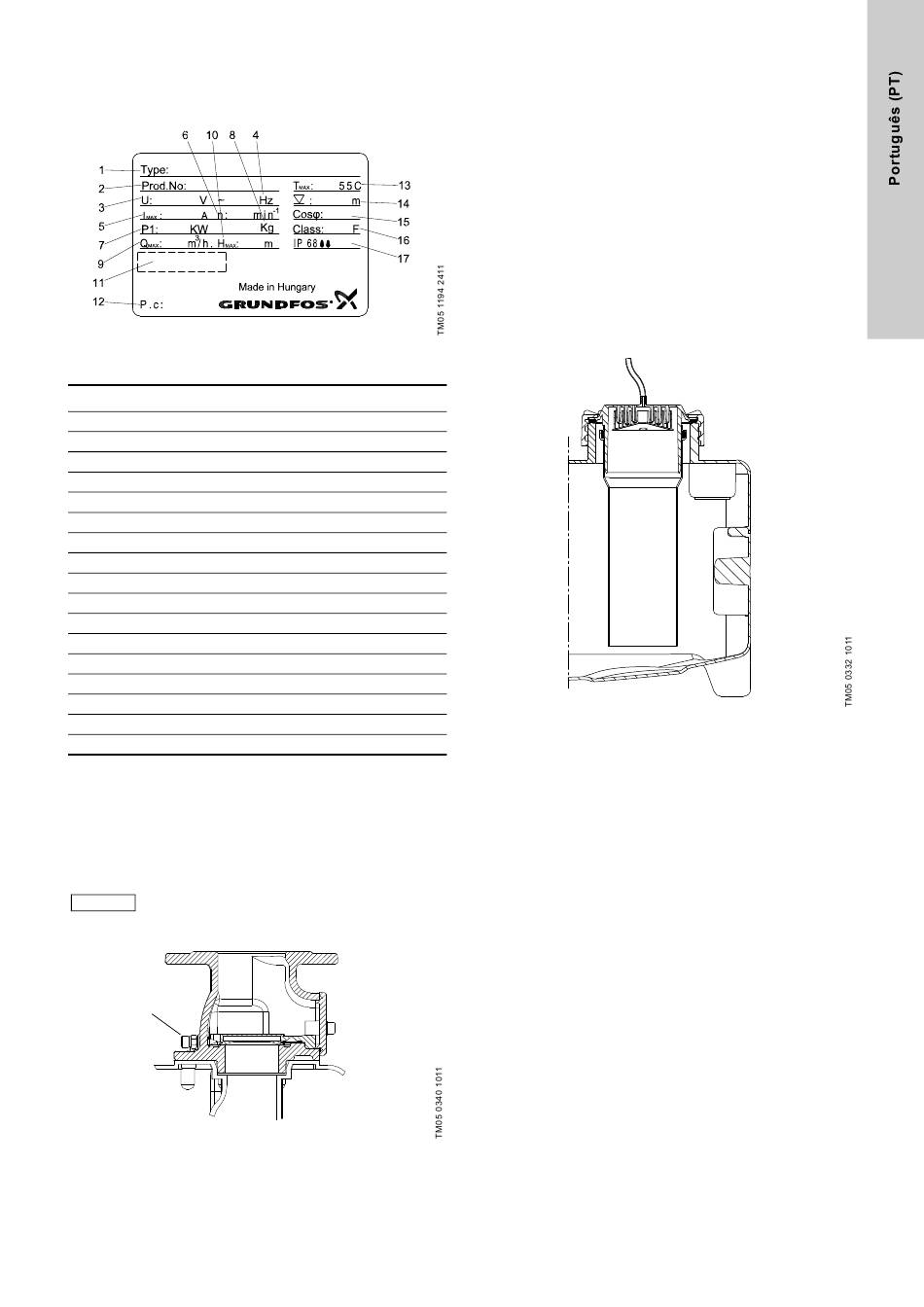

Fig. 3 Chapa de características, bomba
Pos. Descrição
1 Designação do tipo
2 Código
3 Tensão nominal
4 Frequência
5 Corrente nominal
6 Velocidade nominal
7 Potência nominal absorvida
8 Peso
9 Caudal máximo
10 Altura manométrica máxima
11 Homologações
12 Dia, semana e ano de fabrico
13 Temperatura máxima do líquido
14 Profundidade máxima de instalação
15 Factor de potência
16 Classe de isolamento
17 Classe de protecção
5.1.3 Válvula de retenção
A válvula de retenção DN 80 inclui um parafuso de drenagem
para levantar o cone interno da válvula para drenar a tubagem de
descarga em caso de manutenção ou assistência. A válvula foi
concebida e testada de acordo com a EN12050-4.
Consulte a fig. 4.
Desaperte a contra-porca um pouco antes de
Nota
rodar o parafuso de drenagem.
Parafuso de
drenagem
Fig. 4 Válvula de retenção
5.1.4 Sensor de nível
O transdutor de pressão piezorresistivo colocado no controlador
está ligado a um tubo de pressão no depósito através de uma
mangueira. A tampa roscada à qual a mangueira está ligada
inclui um colector de condensado e uma ligação para um tubo
DN 100. Este tubo, o tubo de pressão, prolonga-se para baixo,
para o interior do depósito. O aumento do nível de líquido com-
prime o ar no interior da mangueira e do tubo de pressão, e o
sensor piezorresistivo transforma a alteração da pressão num
sinal analógico. A caixa de terminais utiliza o sinal analógico para
fazer a bomba arrancar e parar, e para indicar alarme de nível
alto de água.
O tubo de pressão está fixado por baixo da tampa roscada e
pode ser retirado para manutenção, assistência e para limpeza
do interior do tubo. Um O-ring assegura a estanquidade.
A mangueira é fornecida com um comprimento de 4 ou 10 m.
A mangueira deve estar ligada ao controlador.
Fig. 5 Tampa roscada com mangueira, tubo DN 100 e
colector de condensado
