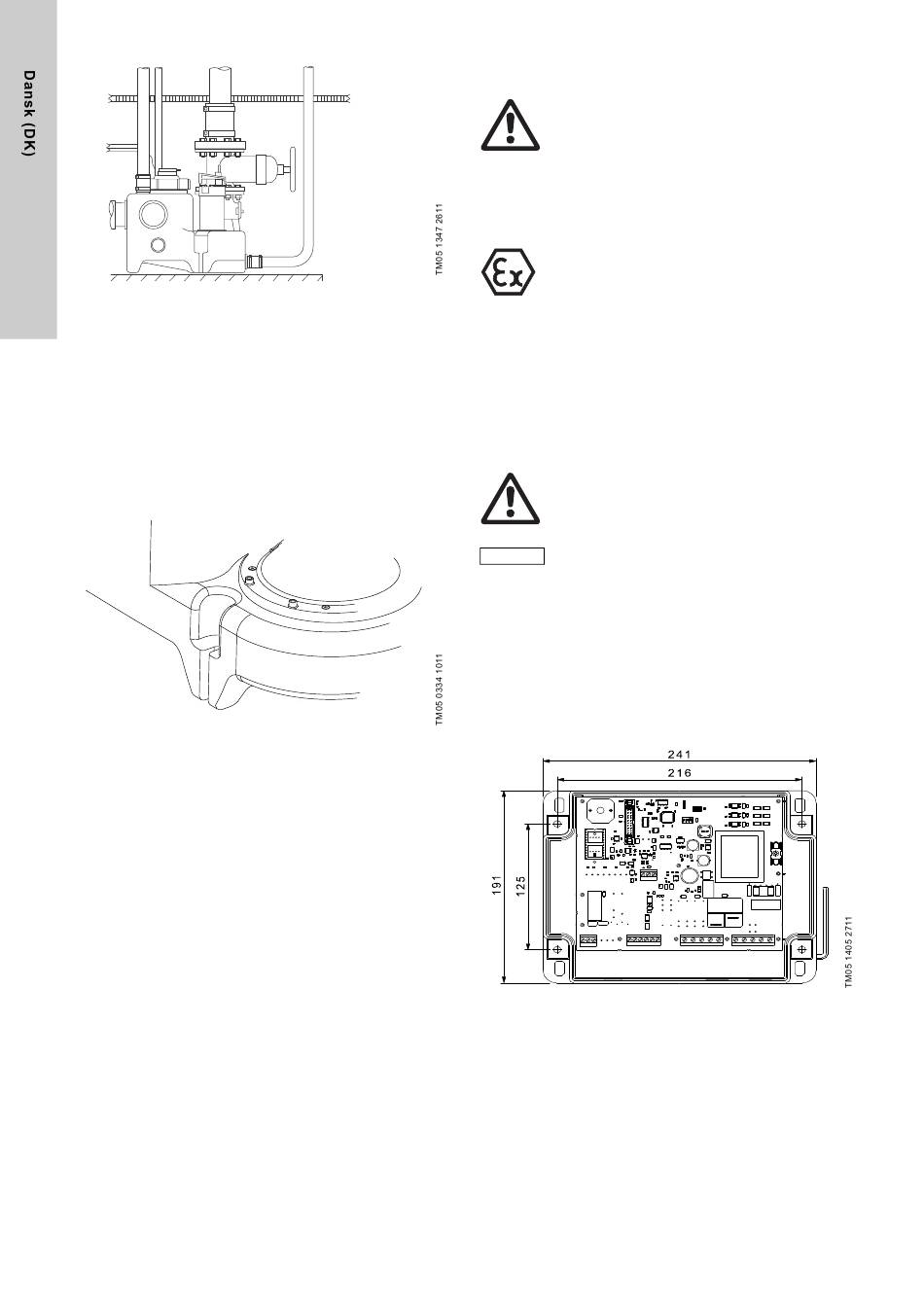

Fig. 13 Afspærringsventil oven på kontraventil
6. Tilslut udluftningsrøret.
Udluftningsstudsen, DN 50, på toppen af beholderen er åben.
Slut udluftningsrøret til udluftningsstudsen vha. et fleksibelt
overgangsstykke. Før udluftningsrøret ud i det fri over taget i
henhold til lokale forskrifter. En fleksibel tilslutning kan sikres
hvis der er en afstand på ca. 3 cm mellem udluftningsrøret og
udluftningsstudsen.
7. Tilslut membranpumpen (valgfri).
Montér membranpumpen på afgangssiden. For at muliggøre
servicering af membranpumpen anbefales det at montere en
1½" afspærringsventil på beholderens studs.
8. Fastgør beholderen til gulvet.
Fig. 14 Fastgøringspunkt for fastgøring af beholder til gulv
78

7. Installation af LC 220-styring

Advarsel
Før der foretages eltilslutning på LC 220 eller
arbejdes på pumpe, brønde, mv., skal strømforsy-
ningen være afbrudt, og det skal sikres at den
ikke uforvarende kan genindkobles.
Installationen skal udføres af autoriseret personel og i overens-
stemmelse med lokale forskrifter.

7.1 Placering

Advarsel
Installér ikke LC 220-styringen i eksplosionsfar-
lige områder.
LC 220 kan installeres i en omgivelsestemperatur fra 0 °C til
+40 °C.
Kapslingsklasse: IP56.
Installér styringen så tæt som muligt ved beholderanlægget.
Når den installeres udendørs, skal LC 220 anbringes i et beskyt-
tende skur eller kapsling. LC 220 må ikke udsættes for direkte
sollys.

7.2 Mekanisk installation

Advarsel
Når hullerne bores, pas da på ikke at beskadige
kabler eller vand- eller gasrør. Sørg for sikker
installation.
Bemærk
LC 220 kan monteres uden at fjerne frontpladen.
Fremgangsmåde:
• Montér LC 220 på en jævn vægoverflade.
• Montér LC 220 med kabelindføringerne pegende nedad
(hvis der er behov for flere kabelindføringer, skal de laves i
bunden af styreskabet).
• Montér LC 220 med fire skruer igennem monteringshullerne i
styreskabets bagplade. Bor monteringshullerne med et 6 mm
bor ved hjælp af den boreskabelon som bliver leveret sammen
med styringen. Montér skruerne. Montér plasthætterne.
Fig. 15 Vægmontering af styring
