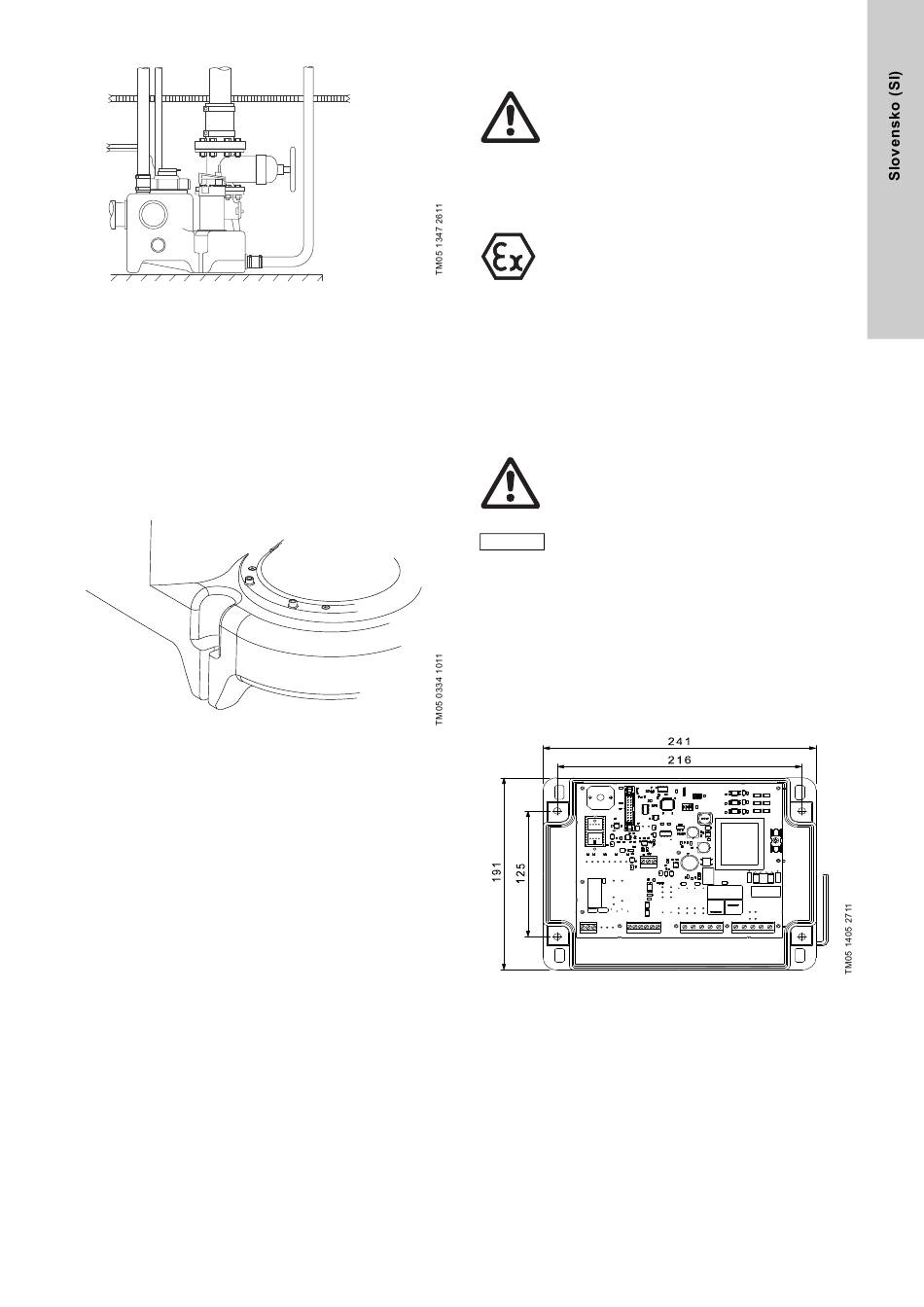

Slika 13 Zaporni ventil na vrhu nepovratnega ventila
6. Priključevanje prezračevalne cevi.
Prezračevalna odprtina DN 50 na vrhu zbiralnika je odprta.
Povežite prezračevalno cev do prezračevalne odprtine s
prilagodljivim kosom povezave. Prezračevalno cev je treba
speljati na prosto skladno s krajevnimi predpisi. Prilagodljivo
povezavo je mogoče zagotoviti, če je med prezračevalno
cevjo in prezračevalno odprtino približno 3 cm.
7. Priključevanje membranske črpalke (opcijsko).
Pritrdite membransko črpalko na izhodno stran. Za lažje
servisiranje drenažne črpalke je na priključek zbiralnika
priporočljivo namestiti 1 1/2–colski zaporni ventil.
8. Pritrditev posode na tla.
Slika 14 Pritrdilno mesto za pritrditev posode na tla.
8. Namestitev LC 220 krmilnika
Opozorilo
Pred izvajanjem priključitev na LC 220 ali delu na
črpalki itd., zagotovite, da je napajanje izključeno
in da se ga ne da po naključju vključiti.
Instalacijo mora opraviti pooblaščeno osebje in v skladu z
lokalnimi predpisi.

8.1 Mesto vgradnje

Opozorilo
LC 220 krmilnika ne namestite v eksplozivno
nevarna področja.
LC 220 se lahko namesti v okolje, v katerem temperatura niha
med 0 °C in +40 °C.
Razred zaščite: IP56.
Krmilnik namestite kar se da blizu črpalne postaje.
Pri zunanji namestitvi krmilnika LC 220, ga je treba namestiti v
zaščitno lopo ali omarico. LC 220 krmilnika ne smete izpostavljajti
neposredni sončni svetlobi.
8.2 Mehanska montaža
Opozorilo
Med vrtanjem lukenj pazite, da ne poškodujete
kablov ali vodnih in plinskih cevi. Zagotovite
varno namestitev.
LC 220 lahko namestite brez da bi odstranili
Nasvet
pokrov.
Postopajte kot sledi:
• Namestite LC 220 na ravno steno.
• Namestite LC 220 pri čemer naj bodo kabelske uvodnice
obrnjene navzdol (na spodnjo ploščo omarice je po potrebi
treba namestiti dodatne kabelske uvodnice).
• Namestite LC 220 s štirimi vijaki skozi namestitvene luknje na
zadnji strani omarice. Izvrtajte namestitvene luknje s 6 mm
svedrom, ki je dobavljen poleg krmilnika. Pritrdite vijake v
namestitvene luknje in privijte. Pritrdite plastično ploščico.
Slika 15 Namestitev krmilnika na steno
