7.3 Eltilslutning

Advarsel
LC 220 skal tilsluttes i henhold til gældende nor-
mer og standarder for det aktuelle anvendelses-
område.
Advarsel
Afbryd netforsyningen, før frontpladen åbnes.
Driftsspænding og frekvens fremgår af styringens typeskilt.
Sørg for at motoren egner sig til den strømforsyning den skal til-
sluttes.
Alle kabler/ledninger skal føres ind igennem kabelgennemførin-
gerne og pakningerne (IP65).
Stikdåsen med strømforsyning skal placeres tæt på styreskabet
eftersom styringen leveres med et 1,5 m kabel, et Schuko-stik til
1-fasede og et CEE-stik til 3-fasede pumper.
Maksimal forsikring er angivet på styringens typeskilt.
Hvis lokale forskrifter kræver det, skal der installeres en ekstern
netspændingsafbryder.

7.4 Indstilling af LC 220

LC 220 har en DIP-switch med fire kontakter. Se fig. 16.
Åbn styreskabets låge ved hjælp af bajonetlukningerne for at
foretage indstillingerne. Lukningerne i venstre side har hængsel-
stropper.
Under indstilling af DIP-switchen skal styringen
have været i spændingsløs tilstand i mindst
10 sekunder for at opnå den rigtige konfiguration
Bemærk
ved opstart efter ændring af DIP-switchens ind-
stilling.
DIP-switchen har følgende funktioner:
• indstilling af startniveau (switch 1). Fabriksindstillingen er sat
til indløb 250 mm over gulv for at få den højeste effektive
beholdervolumen. Til gulvmonterede toiletter skal indstillingen
ændres til 180 mm. Start og stop vil blive justeret automatisk.
• valg af automatisk alarmafstilling (switch 2)
• valg af serviceinterval (switch 3)
• valg af sensor (switch 4).
Fabriksindstillingen af DIP-switchen kan ses i fig. 16.
Hver enkelt kontakt (1 til 4) på DIP-switchen kan stilles i position
OFF eller ON.
Når indstilling af DIP-switchen ændres, skal styringen være
spændingsløs i mindst 10 sekunder!
Indstil switch 1 til 4 som følger:
• Switch 1 (startniveau):
Pos. Beskrivelse
Pumpen starter når niveauet i opsamlingsbeholderen
ON
når 250 mm.
Pumpen starter når niveauet i opsamlingsbeholderen
OFF
når 180 mm.
• Switch 2 (automatisk alarmafstilling):
Pos. Beskrivelse
Fejlmeldingen vil blive afstillet efter at fejlen er forsvun-
det, hvilket betyder at signallamperne vil blive slukket
ON
og alarmsignalerne til eksterne alarmmeldere og den
indbyggede brummer vil blive deaktiveret.
Alarmsignalet skal afstilles manuelt ved at skifte væl-
OFF
gerkontakten til position "0".
• Switch 3 (serviceinterval):
Pos. Beskrivelse
Den funktion som minder om at det er tid til service,
aktiveres. Den gule signallampe vil være tændt når det
ON
er tid til vedligeholdelse. Vedligeholdelsesintervallet er
1 år (fast værdi).
Funktionen som minder om at det er tid til service,
OFF
deaktiveres.
• Switch 4: (sensorvalg):
Pos. Beskrivelse
ON Analog tryksensor.
OFF Ultralydssensor (forindstillet).

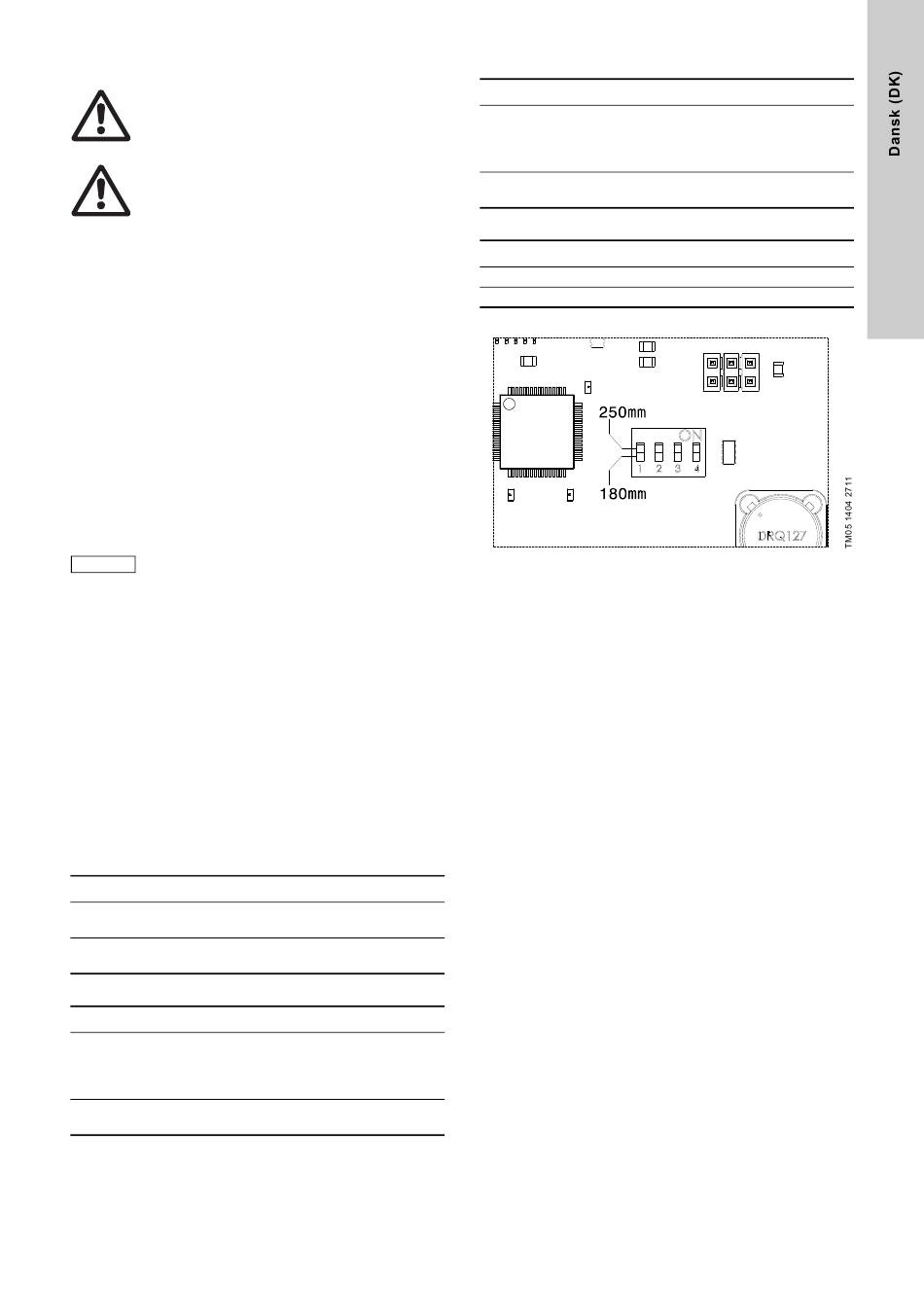

Fig. 16 DIP-switch
