6.2 Atık su transfer istasyonunun montaj talimatları
Atık su transfer istasyonu mekanik montajının EN 12056-4
standardına uygun olarak yapılması
Bkz. bölüm 6.1.1 Montaj şeması.
• Atık su transfer istasyonunu yeterince aydınlatılmış ve
havalandırılmış bir alana monte edin. Kolay servis ve
çalıştırma için atık su transfer istasyonunun tüm parçaları
etrafında 60 cm boş alan olmalıdır.
• Pompa piti zemin seviyesinin altında olmalıdır. Atık su transfer
istasyonu yer altı suyu girme riski olan bir bodruma monte
edilirse, odayı tahliye etmek için zemin seviyesinin altında ayrı
bir pompa pitine bir drenaj pompası monte edilmesi önerilir
(belirli ülkelerde zorunludur). Bkz. şek. 10.
Toplama tankı, pompa ve kablolar suya
Not
daldırılabilir (7 gün boyunca maks. 2 m).
Kontrolör yeterince havalandırılmış kuru bir
İkaz
alana monte edilmelidir.
• Boru bağlantıları, rezonansı (titreşim) önleyecek şekilde esnek
yapılmalıdır.
• Atık su transfer istasyonları, yerlerinden kalkmayacak ve
dönmeyecek şekilde sabitlenmelidir.
• Tüm basma borularının (atık su transfer istasyonu, diyafram
pompa ve drenaj pompa) yerel geri akış seviyesinin üzerinde
bir döngüsü olmalıdır. Deve boynunun/ters çevrilmiş su
sızdırmazlık contasının en yüksek noktası sokak seviyesinin
üstünde olmalıdır.
• DN 80 ve üzeri basma boruları için, basma borusuna bir
yalıtım valfi takın. Giriş hattına bir yalıtım valfi takın.
• Yüzey suyu bina içindeki atık su transfer istasyonunun içine
boşaltılmamalıdır. Yüzey suyu için binanın dışında bir pompa
piti bulunmalıdır.
• Atık su transfer istasyonları için EN 12050-4 standardına
uygun onaylı bir çek valf seçilmelidir.
• Çek valf yukarısındaki basma borusunun geri akış seviyesine
kadar olan hacmi efektif tank hacminden daha az olmalıdır.
• Siyah atık su için kullanılan atık su transfer istasyonları
genellikle çatı seviyesinin yukarısında boşaltılmalıdır. Fakat
boşaltmanın, ikincil boşaltma olarak ana binanın boşaltma
sistemine yapılmasına izin verilmektedir.
• Atık su bir toplama hattına basılırsa, bu toplama hattının en az
h/d = 0,7 doldurma oranına sahip olması gerekir.
Toplama tankı, basma boru bağlantısından en az bir nominal
çap daha büyük olmalıdır.
• Pompa arızalandığında toplama tankını elle boşaltmak için bir
diyafram pompa kullanın (zorunlu değil).
508
6.3 Atık su transfer istasyonunun mekanik montajında
izlenmesi gereken adımlar
1. Teslimat kapsamını kontrol edin. Teslimat kapsamı için
2. Teslimat kapsamı bölümüne bakınız.
2. Gerekli delikleri oluşturarak giriş bağlantılarını hazırlayın.
DN 100 ve DN 50 girişleri için sırasıyla ∅100 ve ∅43 kapaklı
matkaplar kullanın. Kesim hattı girintilidir. Kesim uçlarının
keskin olmasını engellemek için deliklerin çapağı alınmalıdır.
Sızdırmazlık elemanlarında manşonlar bulunmaktadır.
3. Diyafram pompa bağlantısının hazırlanması (opsiyonel).
DN 50 bağlantı elemanı için ∅43 kapaklı matkap kullanın.
Kesim uçlarının keskin olmasını engellemek için deliklerin
çapağı alınmalıdır.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

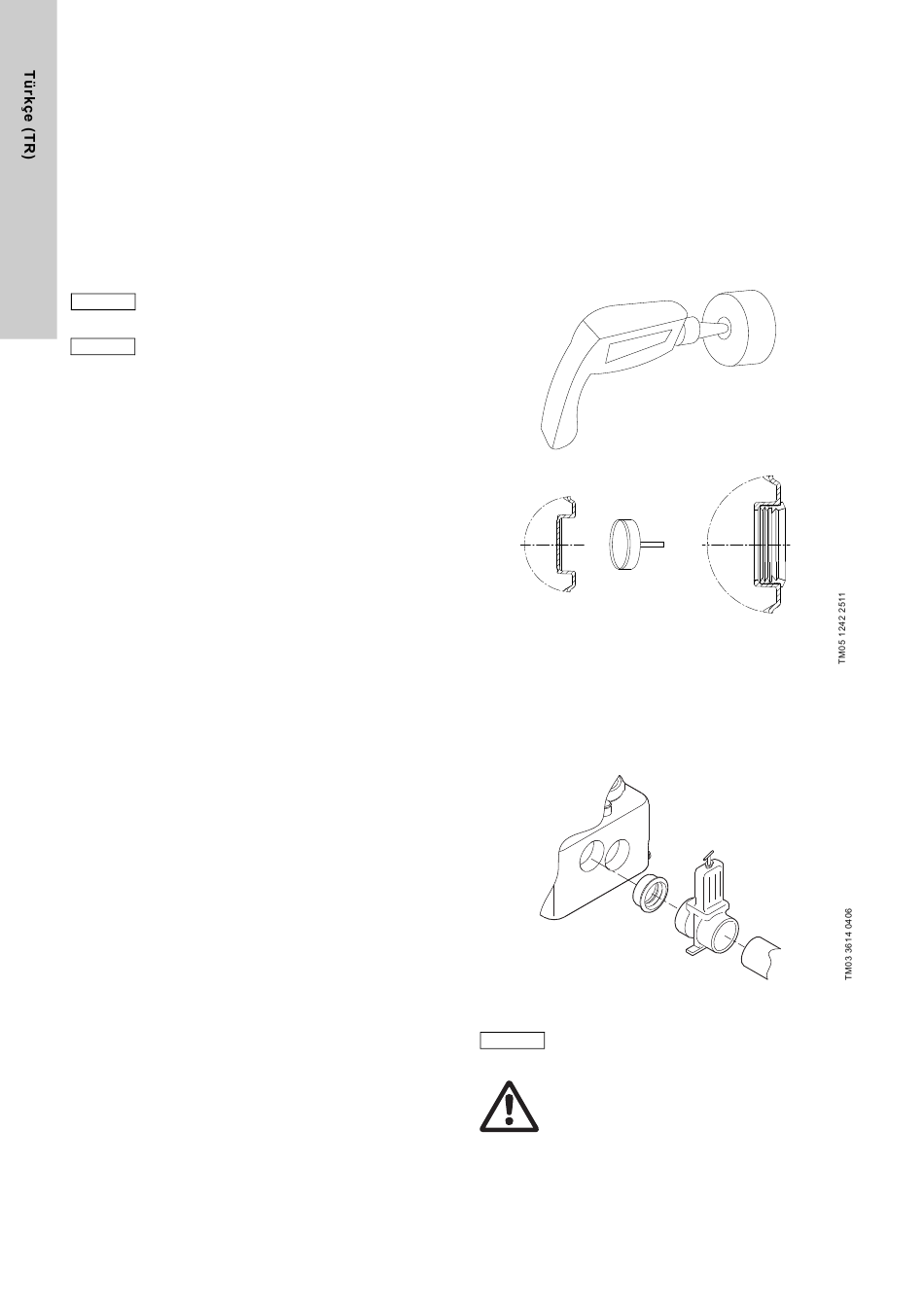

Şekil 11 Bağlantı deliklerinin kesilmesi veya delinmesi
4. Giriş borusunu tanka bağlayın. Bakım ve servis boyunca içeri
akışı engellemek için giriş borusu ile atık su kaldırma
istasyonu arasına bir yalıtım valfi takın. Kullanımı kolay bir
PVC yalıtım valfi takmanızı tavsiye ederiz.
Şekil 12 Yalıtım valfinin takılması
Giriş, basma ve boşaltma borularının ağırlıkları
İkaz
tanka baskı yapmamalıdır. Uzun boru kesitleri,
vanalar vb. desteklenmelidir.
Uyarı
Atık su transfer istasyonunun üzerine çıkmayın.
5. Basma borusunu bağlayın.
Çek valf ile sağlanan esnek bağlantı hortumu, DN 100
(iç çap 110 mm), arasına bir yalıtım valfi takın. Giriş, basma
ve boşaltma borularının uçları ile atık su transfer
istasyonunun ağızları arasında bırakılacak yaklaşık 5 cm'lik
bir mesafe bağlantının esnek bir şekilde yapılmasını
sağlayacaktır.
