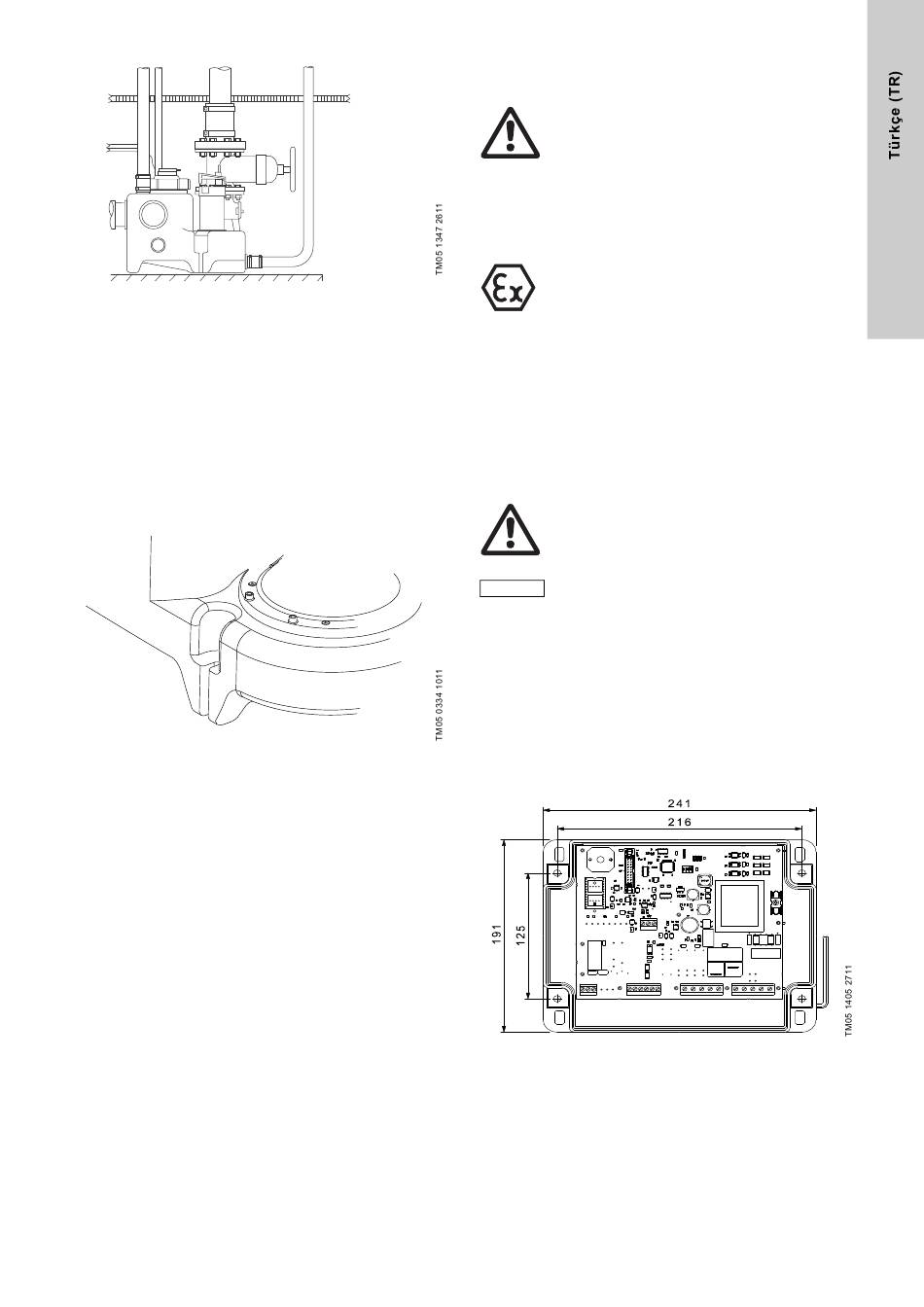

Şekil 13 Çek valfin üzerindeki yalıtım valfi
6. Boşaltma borusunu bağlayın.
Tankın üzerindeki DN 50 boşaltma ağzı açık konumdadır.
Boşaltma borusunu boşaltma ağzına esnek bir bağlantı
parçası ile takın. Boşaltma borusu yerel düzenlemelere uygun
olarak tavan seviyesinden yukarı açık havaya
yönlendirilmelidir. Boşaltma borusu ucu ile boşaltma ağzı
arasında yaklaşık 3 cm mesafe kalırsa, esnek bir bağlantı
sağlanabilir.
7. Diyafram pompayı bağlayın (opsiyonel).
Diyafram pompayı basma ağzına takın. Diyafram pompanın
servisi için tank ağzına 1½" yalıtım valfi takılması tavsiye
edilmektedir.
8. Tankı zemine sabitleyin.
Şekil 14 Tankın zemine sabitlenmesi için bağlantı noktası
7. LC 220 kontrolörün montajı
Uyarı
LC 220 ile ilgili bağlantıları gerçekleştirmeden
veya pompa, pit vb. üzerinde çalışmalara
başlamadan önce güç kaynağının kapalı
olduğundan ve kazara açılmayacağından emin
olun.
Kurulum yerel düzenlemelere uygun olarak yetkili personel
tarafından yapılmalıdır.
7.1 Konum
Uyarı
LC 220'yi patlama riski bulunan tehlikeli alanlara
monte etmeyin.
LC 220, 0 °C ile +40 °C arası ortam sıcaklıklarında monte
edilebilir.
Muhafaza sınıfı: IP56.
Kontrolörü atık su transfer istasyonuna mümkün olduğunca yakın
monte edin.
LC 220, dış mekana monte edildiğinde koruyucu bir muhafazaya
veya dolaba yerleştirilmelidir. LC 220 doğrudan güneş ışığına
maruz bırakılmamalıdır.

7.2 Mekanik kurulum

Uyarı
Delikleri delme işlemi sırasında kablolara ya da
su ve gaz borularına zarar gelmediğinden emin
olun. Montajın güvenilir olmasını sağlayın.
LC 220'yi ön kapağı çıkarmadan monte
Not
edebilirsiniz.
Aşağıdakileri uygulayın:
• LC 220'yi düz bir duvar yüzeyine monte edin.
• LC 220'yi kablo girişleri aşağı gösterecek şekilde monte edin
(ilave kablo girişlerine ihtiyaç duyuluyorsa bunlar panelin alt
kısmına takılmalıdır).
• LC 220'yi dört vida ile panelin arka kısmındaki montaj
deliklerine monte edin. Kontrolörle birlikte tedarik edilen delik
şablonu kullanarak 6 mm boyutunda matkapla montaj
deliklerini oluşturun. Vidaları montaj deliklerine takın ve iyice
sıkın. Plastik kapakları takın.
Şekil 15 Kontrolörün duvara monte edilmesi
