8.3 Elektrické pripojenie
Upozornenie
Jednotka LC 220 musí byť pripojená podľa
noriem a predpisov platných pre danú aplikáciu.
Upozornenie
Pred otvorením krytu vypnite sieťové napájanie.
Prevádzkové napätie a kmitočet (frekvenciu) uvádza typový štítok
riadiacej jednotky. Skontrolujte, či je jednotka vhodná pre
prevádzku pri napájacom napätí, ktorú chcete použiť.
Všetky káble / vodiče musia byť umiestnené cez vývodky a
tesnenia (IP65).
Elektrická zásuvka musí byť umiestnená a v blízkosti rozvádzača,
pretože riadiaca jednotka je dodávaná s 1,5 m káblom, Schuko
zástrčkou pre jednofázové a zástrčkou CEE pre trojfázové
čerpadlo.
Maximálna hodnota predradeného istenia je uvedená na typovom
štítku riadiacej jednotky.
Ak to vyžadujú miestne predpisy, nainštalujte externý sieťový
vypínač.

8.4 Nastavenie LC 220

LC 220 má 4-kontaktné DIP spínače. Pozri obr. 16.
Pre nastavenie jednotky, otvorte skrinku pomocou bajonetových
upevňovacích zámkov. Zámky na ľavej strane majú reťazové
závesy.
Pred nastavením DIP spínača musí byť vypnuté
napájacie napätie po dobu aspoň 10 sekúnd na
jednotke, aby bola zaistená správna konfigurácia
Dôležité
pri opätovnom uvedení do prevádzky po
vykonanej zmene DIP spínačov.
DIP spínač má nasledovné funkcie:
• nastavenie zapínacej hladiny (spínač 1). Z výroby je
nastavený na vstup 250 mm nad podlahou pre čo najlepšie
využitie nádrže. Na toalety postavené na podlahe je potrebné
zmeniť nastavenie na 180 mm. Zapínanie a vypínanie bude
nastavené automaticky.
• voľba automatického resetu alarmu (prepínač 2)
• voľba servisného intervalu (prepínač 3)
• voľba snímača (prepínač 4).
Výrobné nastavenie spínača DIP spínača je zobrazené na
obr. 16.
Každý jednotlivý spínač DIP (1 až 4) sa dá prepnúť do polohy
OFF (VYP) alebo ON (ZAP).
Po zmene nastavenia DIP- spínačov musí byť riadiaca jednotka
vypnutá po dobu aspoň 10 sekúnd!
Nastavte prepínače 1 až 4 takto:
• Prepínač 1 (zapínacia hladina):
Poz. Popis
Čerpadlo sa spustí, keď hladina v zbernej nádrži
ON
dosiahne 250 mm.
Čerpadlo sa spustí, keď hladina v zbernej nádrži
OFF
dosiahne 180 mm.
• Prepínač 2 (automatický reset alarmu):
Poz. Popis
Indikácia poruchy sa vynuluje, ak porucha zmizne,
čo znamená, že kontrolky sa prepnú na OFF(VYP) a
ON
signály od alarmu k externému alarmovému zariadeniu
a vstavanému bzučiaku budú deaktivované.
Tento alarmový signál musí byť vynulovaný ručne
OFF
prepnutím prepínača do polohy '0'.
418
• Prepínač 3 (servisný interval):
Poz. Popis
Funkcia pre pripomenutie, že je čas na údržbu,
ON je aktivovaná. Žltá kontrolka sa rozsvieti, keď je čas na
údržbu. Interval údržby je 1 rok (pevná hodnota).
Funkcia pripomenutia, že je čas pre údržbu je
OFF
deaktivovaná.
• Prepínač 4: (výber snímača):
Poz. Popis
ON Analogový tlakový snímač.
OFF Ultrazvukový snímač (prednastavený).

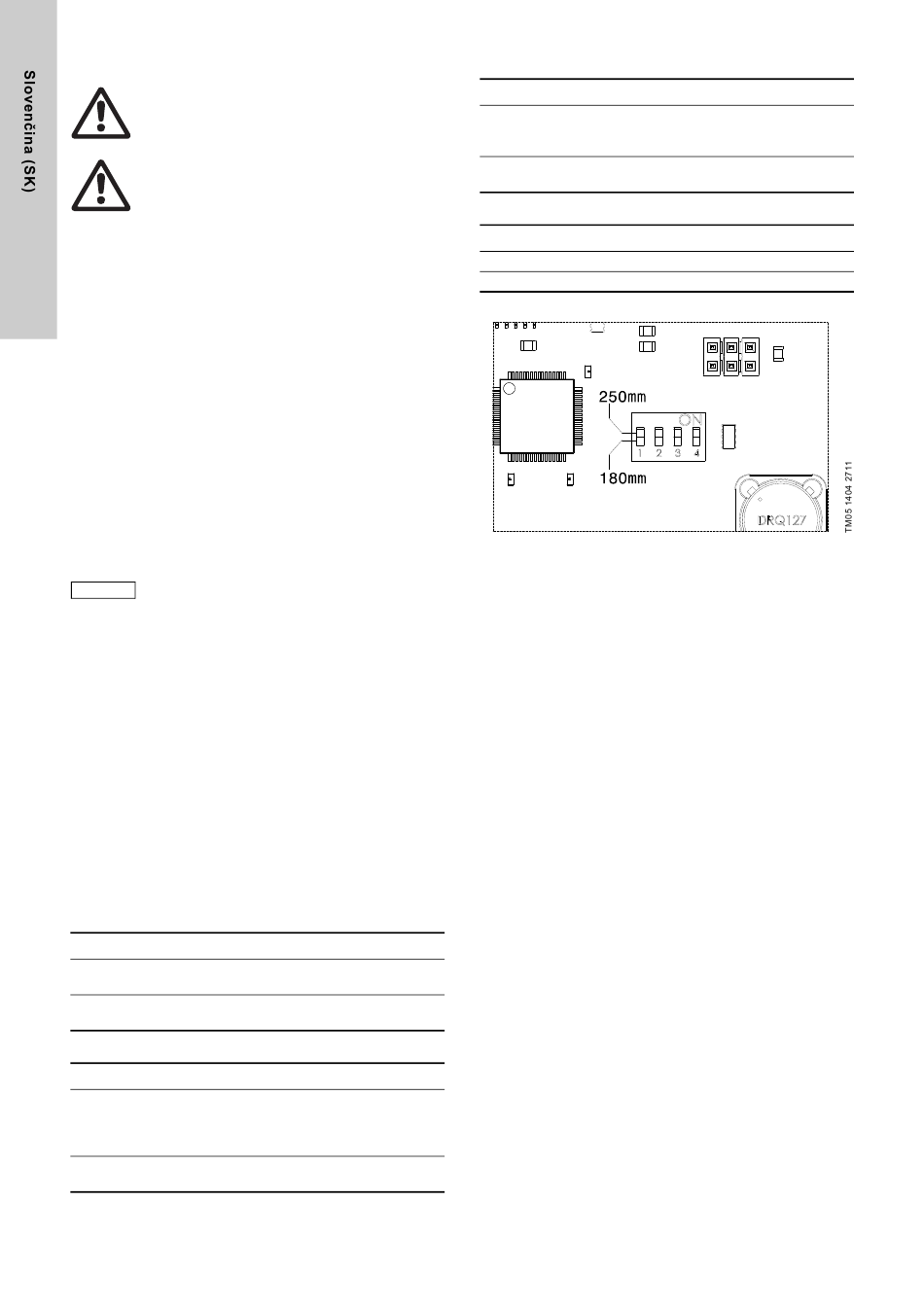

Obr. 16 DIP spínač
