5.2.3 Vidinis LC 220 išdėstymas
9 pav. parodytas vidinis LC 220 išdėstymas.
82 81

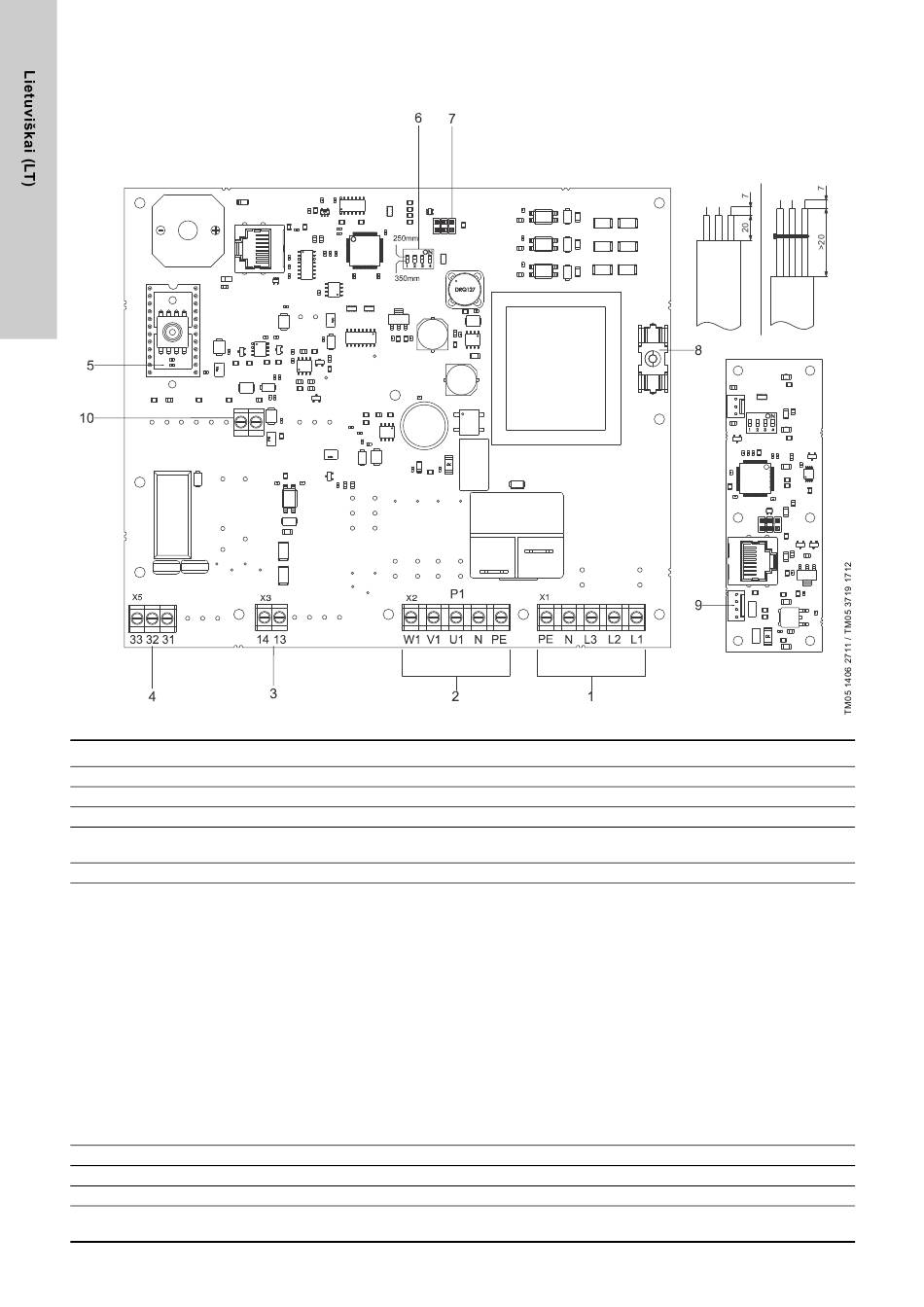

9 pav. Vidinis LC 220 išdėstymas
Poz. Aprašymas
1 Elektros maitinimo gnybtai
2 Siurblio prijungimo gnybtai
3 Išorinio lygio daviklio prijungimo gnybtai
4 Gnybtai išėjimo signalui bendras aliarmas
5 Plokštė su pjezorezistoriniu analoginiu slėgio jutikliu
6 DIP jungikliai
7 Jungtis kompiuteriui (PC Tool)
8 Valdymo grandinės saugiklis, plonavielis
9 Baterija (ne įkraunamoji)
Papildomo aukšto vandens lygio (bake)
10
aliarmo gnybtai, skaitmeniniai
260
Pastaba. 10 poz. kabelio jungtis:
jei laidai iš kabelio apvalkalo išsikiša daugiau kaip 20 mm,
naudokite kabelio spaustukus.
230 V, NO
Nulinio potencialo persijungiantys
NO/NC kontaktai, maks. 250 V / 2 A
0-5 V
1. Įvado aukštis:
ON = 250 mm
OFF = 180 mm
2. Panaikinimo nustatymas:
ON = Automatinis
OFF = Rankinis
3. Tech. priežiūros intervalas:
ON = 1 metai
OFF = Nėra
4. Nustatymų atstatymas
(tik jutiklio keitimo atveju)
ON = Išsaugoti (normali padėtis)
OFF = Trumpam perjunkite į
OFF padėtį, kad jutiklis būtų
paderintas pagal aplinkos slėgį
(žr. serviso instrukciją).
6 polių jungtis
100 mA/20 mm x ∅ 5
9 V
Gnybtų numeriai
PE, N, L3, L2, L1
W1, V1, U1, N, PE
35, 36
X11
81, 82
