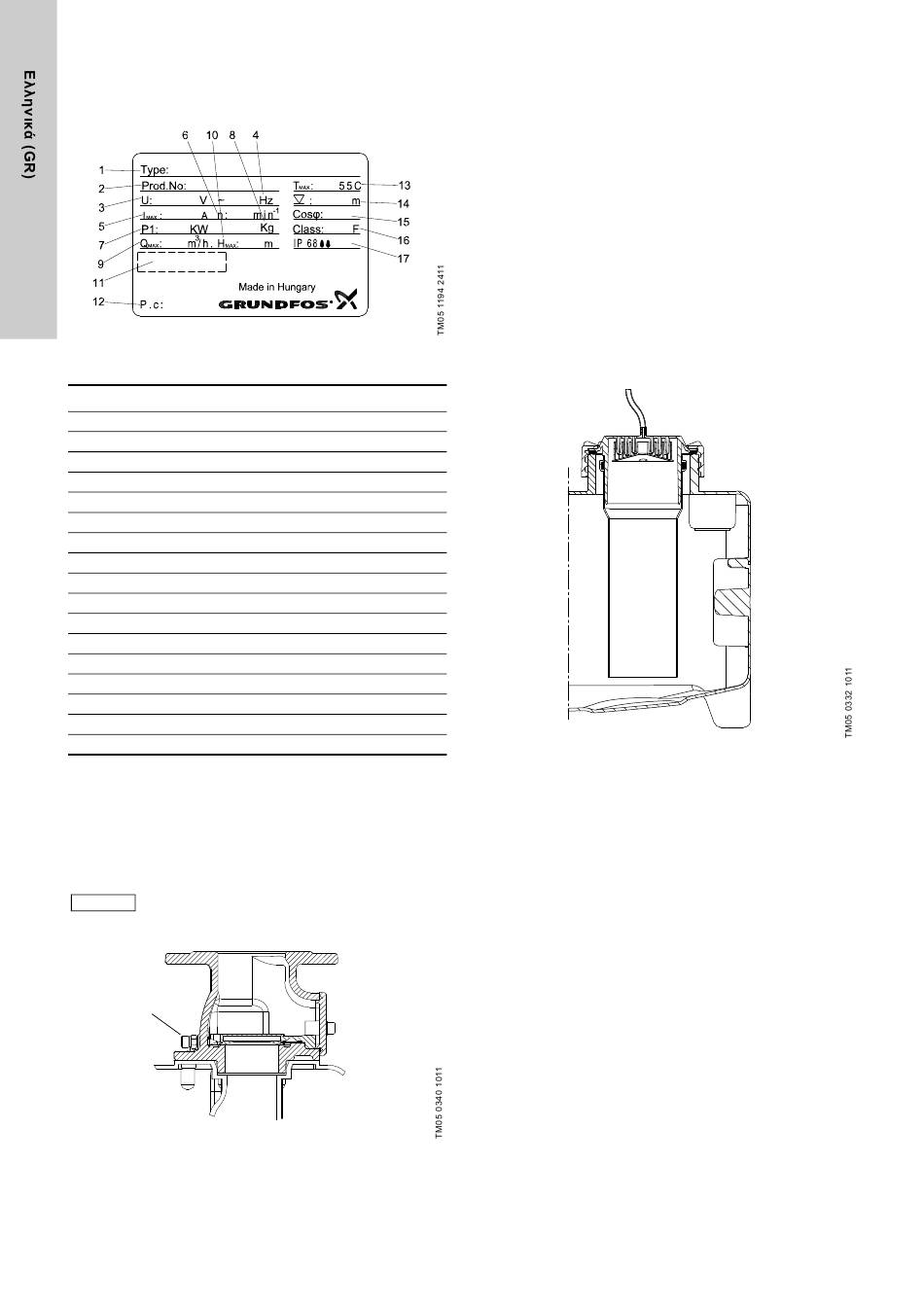

Πινακίδα, αντλία
Η πινακίδα είναι τυπωμένη στην αντλία.
Σχ. 3 Πινακίδα, αντλία
Θέση Περιγραφή
1 Ονομασία τύπου
2 Αριθµός προϊόντος
3 Ονομαστική τάση
4 Συχνότητα
5 Ονομαστικό ρεύμα
6 Ονοµαστική ταχύτητα
7 Ονοµαστική ισχύς εισόδου
8 Βάρος
9 Μέγιστη παροχή
10 Μέγιστο µανοµετρικό ύψος
11 Εγκρίσεις
12 Εβδομάδα, έτος και ημέρα παραγωγής
13 Μέγιστη θερµοκρασία υγρού
14 Μέγιστο βάθος εγκατάστασης
15 Συντελεστής ισχύος
16 Κατηγορία μόνωσης
17 Κατηγορία προστασίας
5.1.3 Βαλβίδα αντεπιστροφής
Η βαλβίδα αντεπιστροφής DN 80 περιλαμβάνει μία βίδα
αποστράγγισης που ανασηκώνει το εσωτερικό πτερύγιο ώστε να
αποστραγγίζεται ο σωλήνας κατάθλιψης σε περίπτωση
συντήρησης ή σέρβις. Η βαλβίδα είναι σχεδιασμένη και
δοκιμασμένη σύμφωνα με το ΕΝ 12050-4. Βλέπε σχήμα 4.
Χαλαρώστε λίγο το περικόχλιο ασφαλείας πριν
Σημείωση
περιστρέψετε τη βίδα αποστράγγισης.
Βίδα
αποστράγγισης
Σχ. 4 Βαλβίδα αντεπιστροφής
126
5.1.4 Αισθητήρας στάθμης
Ο πιεζοαντιστατικός αισθητήρας πίεσης που είναι τοποθετημένος
στον ελεγκτή είναι συνδεδεμένος μέσω ενός εύκαμπτου σωλήνα
σε ένα σωλήνα πίεσης στο δοχείο. Το βιδωτό καπάκι όπου είναι
συνδεδεμένος ο εύκαμπτος σωλήνας περιλαμβάνει μία παγίδα
συμπυκνώματος και μία σύνδεση για ένα σωλήνα DN 100.
Αυτός ο σωλήνας, ο σωλήνας πίεσης, επεκτείνεται μέχρι το
δοχείο. Η αυξανόμενη στάθμη υγρού συμπιέζει τον αέρα στο
εσωτερικό του σωλήνα πίεσης και του εύκαμπτου σωλήνα και ο
πιεζοαντιστατικός αισθητήρας αλλάζει τη μεταβαλλόμενη πίεση σε
αναλογικό σήμα. Το κιβώτιο ελέγχου χρησιμοποιεί το αναλογικό
σήμα για να εκκινήσει και να σταματήσει την αντλία και να
υποδείξει το συναγερμό υψηλής στάθμης νερού. Ο σωλήνας
πίεσης είναι στερεωμένος κάτω από το βιδωτό καπάκι και μπορεί
να αφαιρεθεί για λόγους συντήρησης, σέρβις και καθαρισμού του
εσωτερικού του σωλήνα. Ένας δακτύλιος-Ο εξασφαλίζει τη
στεγανότητα.
Ο εύκαμπτος σωλήνας προμηθεύεται σε μήκη των 4 ή 10 m. Ο
εύκαμπτος σωλήνας πρέπει να είναι συνδεδεμένος στον ελεγκτή.
Σχ. 5 Καπάκι βίδωτό με εύκαμπτο σωλήνα, σωλήνας DN 100
και παγίδα συμπυκνώματος
