Typskylt, pump
Typskylten sitter på pumpen.

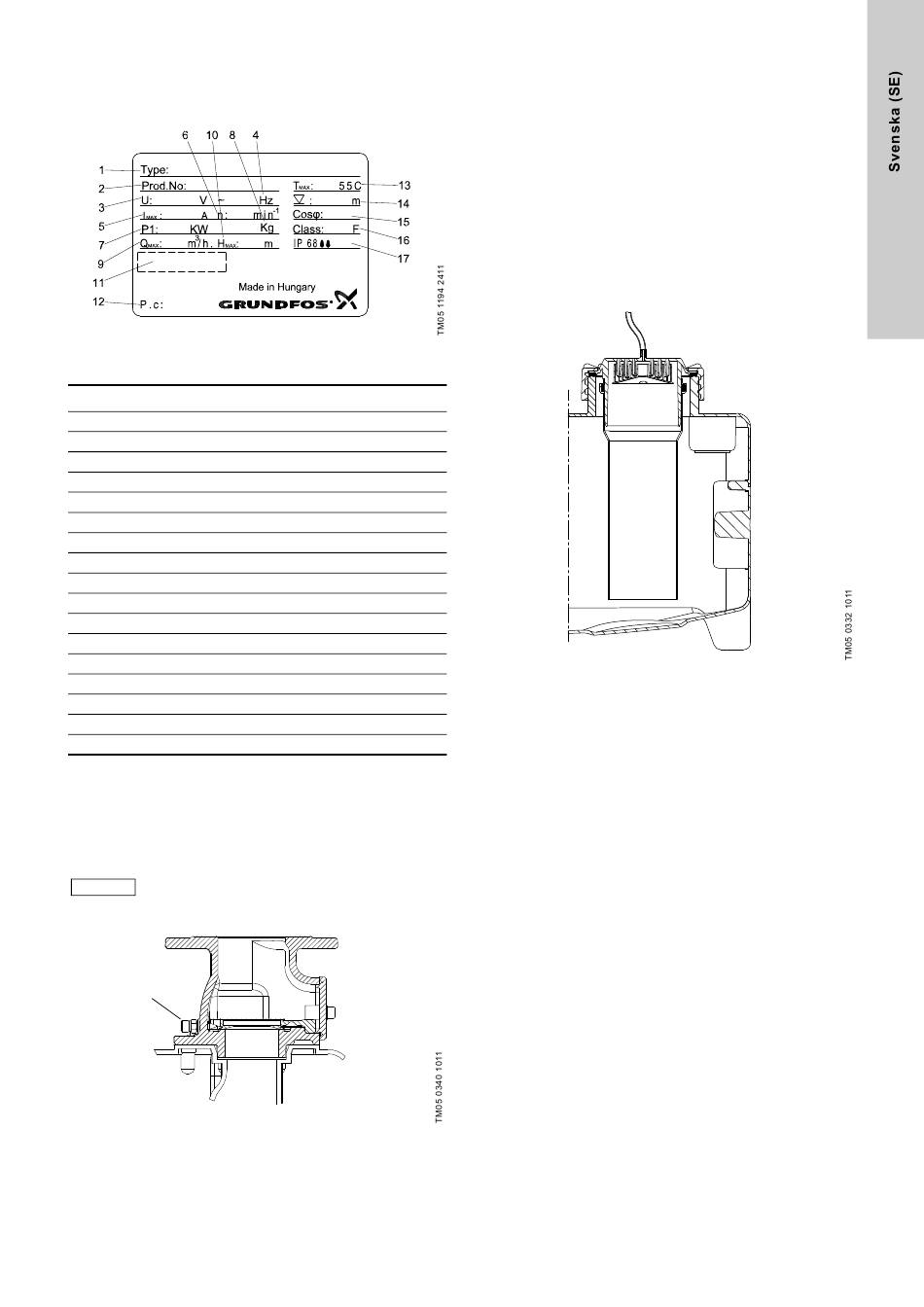

Fig. 3 Typskylt, pump
Pos. Beskrivning
1 Typbeteckning
2 Artikelnummer
3 Märkspänning
4 Frekvens
5 Märkström
6 Märkvarvtal
7 Nominell tillförd effekt
8 Vikt
9 Max. flöde
10 Max. lyfthöjd
11 Godkännanden
12 Vecka, år och dag för tillverkning
13 Max. vätsketemperatur
14 Max. installationsdjup
15 Effektfaktor
16 Isolationsklass
17 Kapslingsklass
5.1.3 Backventil
Backventilen DN 80 har en dräneringsskruv som lyfter den invän-
diga klaffen så att utloppsröret kan tömmas vid underhåll eller
service. Ventilen är konstruerad och testad enligt EN 12050-4.
Se fig. 4.
Lossa låsmuttern något innan dräneringsskruven
Anm.
vrids.
Tömnings-
skruv
Fig. 4 Backventil
5.1.4 Nivågivare
Den piezoresistiva tryckgivaren i styrenheten ansluts med en
slang till tryckröret i tanken. Skruvlocket över slanganslutningen
har en kondensfälla samt anslutning för rör DN 100. Detta rör,
tryckröret, sträcker sig ned i tanken. När vätskenivån stiger ökar
lufttrycket inne i tryckröret och slangen och den piezoresistiva
givaren omvandlar tryckförändringen till en analog signal. Styren-
heten använder den analoga signalen för att starta och stoppa
pumpen samt för att indikera högnivålarm. Tryckröret är fäst
under skruvlocket och kan demonteras för underhåll eller service
samt för invändig rengöring av röret. En O-ring säkerställer tät-
het.
Slangen levereras med längder på 4 eller 10 meter. Slangen ska
anslutas till styrenheten.
Fig. 5 Skruvlock med slang, rör DN 100 samt kondensfälla
