3. Allmänt
Grundfos avloppspumpstationer Multilift MSS levereras kompletta
med uppsamlingstank, pump, nivågivare, styrenhet LC 220 samt
anslutningstillbehör. Backventil medföljer vissa versioner.
Nedan ges en beskrivning av komponenterna.

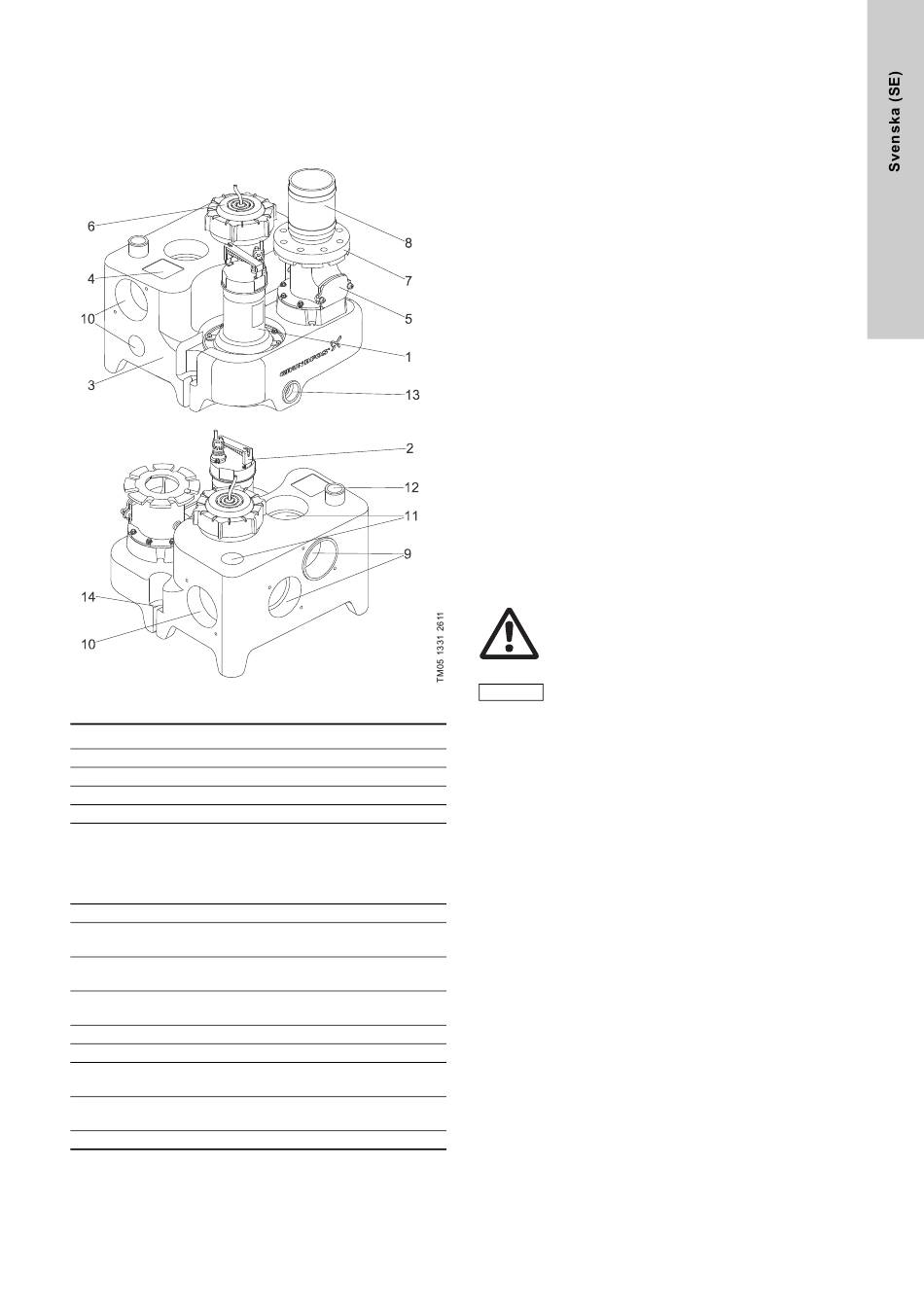

Fig. 1 Multilift MSS, vy framifrån och bakifrån
Pos. Beskrivning
1 Pump med Vortexpumphjul
2 Lyftbygel för pump
3 Uppsamlingstank (44 liter)
4 Typskylt
Backventil med inspektionslucka och dräneringsskruv
för lyft av ventilklaff. Se fig. 4.
5 OBS! MSS kan också levereras med adapterfläns
endast för anslutning till extern backventil av standard-
typ.
6 Skruvlock för inspektionsöppning för tryckrör och tank
Adapterfläns för utlopp DN 80, med anslutningsstycke
7
DN 100 (ytterdiameter 110 mm)
Anslutningsslang DN 100 (innerdiameter 110 mm) med
8
två klämmor
Horisontella inlopp baktill, DN 100, 180 eller 250 mm
9
ovanför golvet
10 Horisontella inlopp på sidan, DN 50/DN 100
11 Vertikala inlopp, DN 50/DN 100
Ventilationsanslutning, DN 50 (ytterdiameter 52 mm),
12
öppen
Anslutning för manuell membranpump, DN 50
13
(innerdiameter 50 mm)
14 Fästpunkt
3.1 Användningsområden
Grundfos avloppspumpstationer Multilift MSS är avsedda för att
samla upp och pumpa bort avloppsvatten från ställen som saknar
självfall till avloppssystemet. Grundfos avloppspumpstationer
Multilift MSS är avsedda för pumpning av följande vätskor:
• hushållsspillvatten
• gråvatten utan fekalier
• svartvatten med fekalier och spillvatten från vattentoaletter
• slamhaltigt vatten.
Avloppspumpstationerna kan användas för att pumpa vätskor
som innehåller fibrer, textilier, fekalier etc. från platser belägna på
lägre nivå än avloppssystemet, till exempel i mindre bostadshus,
flerfamiljshus, fritidshus etc.
Pumpa inte regnvatten med avloppspumpstationerna Multilift
MSS, av följande två skäl:
• Avloppspumpstationernas motorer är inte konstruerade för
kontinuerlig drift, vilket kan krävas vid kraftiga regn.
• Regnvatten får enligt EN 12056-4 inte överföras till en
avloppspumpstation inne i en byggnad.
Kontakta Grundfos för råd i tveksamma fall.
Överför inte följande substanser/typer av spillvatten med hjälp av
en avloppspumpstation:
• fasta partiklar, tjära, stort sandinnehåll, cement, aska, papp,
avfall, sopor etc.
• spillvatten från sanitetsinstallationer placerade ovanför nivån
för högsta flöde (detta ska föras bort genom dräneringssystem
med självfall enligt EN 12056-1)
• spillvatten som innehåller till exempel stora mängder fett från
fritöser eller liknande.
4. Transport och förvaring
Varning
Motorns lyftbygel är avsedd för lyft av enbart
motorn. Använd aldrig lyftbygeln för att lyfta eller
sänka hela avloppspumpstationen.
Lyft avloppspumpstationen vid uppsamlings-
Anm.
tanken.
Vid långvarig förvaring måste styrenheten LC 220 skyddas från
fukt och värme.
Efter längre tids förvaring bör pumpen ses över innan den tas i
drift. Kontrollera att pumphjulet kan rotera fritt.
