7.3 Elektros jungtys

Įspėjimas
LC 220 valdiklis turi būti prijungiamas laikantis
sistemai, kurioje jis naudojamas, taikomų
taisyklių ir standartų.
Įspėjimas
Prieš atidarydami dangtį išjunkite elektros
maitinimą.
Darbinė įtampa ir dažnis yra nurodyti valdiklio vardinėje
plokštelėje. Patikrinkite, ar valdiklis tinka elektros tinklui, į kurį jis
bus jungiamas.
Visi kabeliai ir laidai turi būti prakišti per kabelių įvadus ir
tarpiklius (IP65).
Elektros maitinimo lizdas turi būti arti valdiklio, nes valdiklis turi
1,5 m ilgio maitinimo kabelį su Schuko kištuku vienos fazės
atveju arba CEE kištuku trijų fazių atveju.
Maksimalus saugiklio amperažas nurodytas valdiklio vardinėje
plokštelėje.
Jei vietinės taisyklės reikalauja, turi būti įrengtas išorinis tinklo
jungiklis.
7.4 LC 220 valdiklio nustatymas
LC 220 valdiklis turi 4 kontaktų DIP jungiklį. Žr. 16 pav.
Norint pakeisti nustatymus, reikia pasukant užraktus atidaryti
dangtį. Kairėje pusėje užraktai turi spyruoklinius vyrius.
Nustatymo metu valdiklio maitinimas turi būti
mažiausiai 10 sekundžių išjungtas, kad, pakeitus
Pastaba
DIP jungiklių padėtis, naujai nustatyti parametrai
paleidimo metu įsigaliotų.
DIP jungiklis atlieka šias funkcijas:
• paleidimo lygio nustatymas (jungiklis 1). Gamykloje nustatytas
įvadas 250 mm virš grindų lygio, kad būtų užtikrintas
didžiausias efektinis bako tūris. Ant grindų stovintiems
klozetams šis nustatymas turi būti pakeistas į 180 mm.
Paleidimo ir sustabdymo lygiai pakoreguojami automatiškai.
• automatinio aliarmo panaikinimo pasirinkimas (jungiklis 2)
• techninės priežiūros intervalo pasirinkimas (jungiklis 3)
• jutiklio pasirinkimas (jungiklis 4)
Gamykloje nustatytos DIP jungiklio padėtys parodytos 16 pav.
Kiekvienas atskiras DIP jungiklis (nuo 1 iki 4) gali būti perjungtas
į padėtį OFF (išjungta) arba ON (įjungta).
Kai perjungiamas DIP jungiklis, valdiklį reikia mažiausiai
10 sekundžių išjungti!
Nustatykite DIP jungiklius 1-4 taip:
• Jungiklis 1 (paleidimo lygis):
Poz. Aprašymas
Siurblys paleidžiamas, kai skysčio lygis surinkimo bake
ON
pasiekia 250 mm.
Siurblys paleidžiamas, kai skysčio lygis surinkimo bake
OFF
pasiekia 180 mm.
• Jungiklis 2 (automatinis aliarmo panaikinimas):
Poz. Aprašymas
Išnykus sutrikimui, sutrikimo indikacija panaikinama, t.y.
ON indikatorius užgęsta, aliarmo signalizavimas į išorinius
prietaisus nutraukiamas ir vidinis skambutis išsijungia.
Aliarmo signalas turi būti panaikinamas rankiniu būdu,
OFF
perjungiant pasirinkimo jungiklį į padėtį 0.
264
• Jungiklis 3 (techninės priežiūros intervalas):
Poz. Aprašymas
Priminimo, kad jau laikas atlikti techninę priežiūrą,
funkcija įjungta. Kai jau bus laikas atlikti techninę
ON
priežiūrą, užsidegs geltonas indikatorius. Techninės
priežiūros intervalas yra 1 metai (fiksuota vertė).
Priminimo, kad jau laikas atlikti techninę priežiūrą,
OFF
funkcija išjungta.
• Jungiklis 4: (jutiklio pasirinkimas):
Poz. Aprašymas
ON Analoginis slėgio jutiklis.
OFF Ultragarsinis jutiklis (pradinis nustatymas).

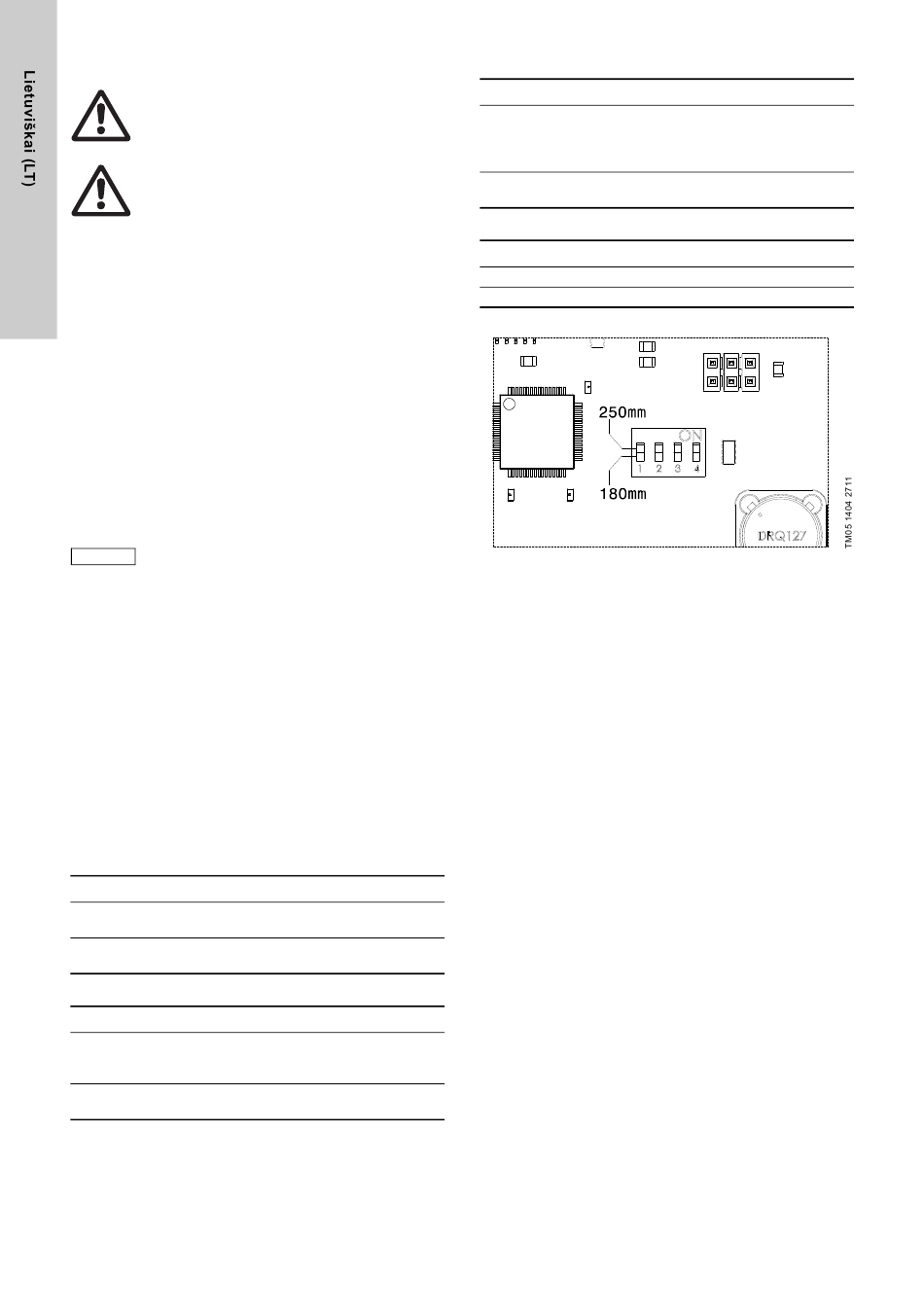

16 pav. DIP jungikliai
