3. Description générale
Les stations de relevage Grundfos Multilift MSS sont livrées com-
plètes avec réservoir collecteur, pompe, capteur de niveau, régu-
lateur LC 220 et accessoires de branchement. Selon la variante,
un clapet anti-retour est inclus.
Les composants sont décrits ci-après.

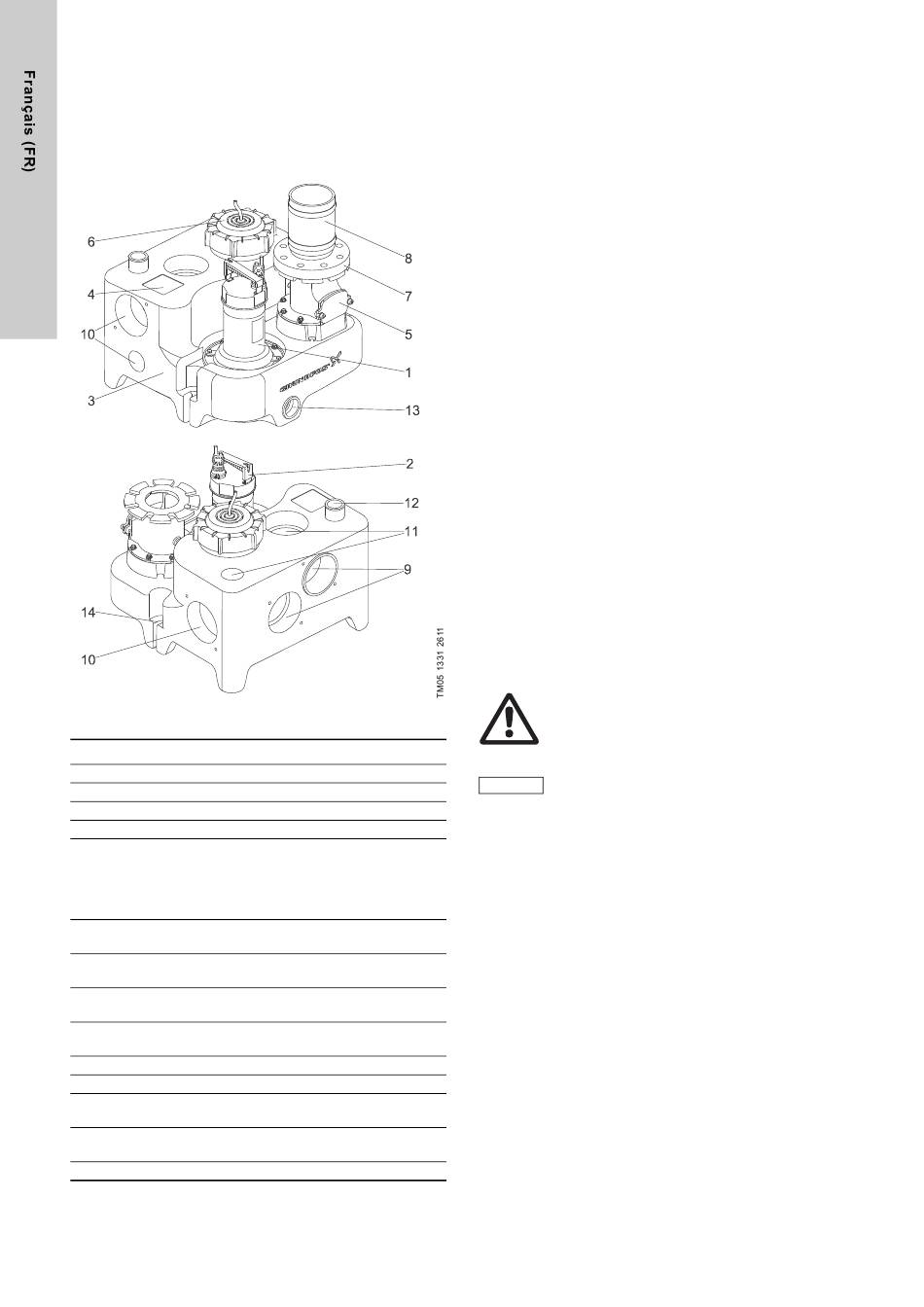

Fig. 1 Multilift MSS, vues avant et arrière
Pos. Description
1 Pompe avec roue vortex
2 Poignée de levage pour la pompe
3 Réservoir collecteur (44 litres)
4 Plaque signalétique
Clapet anti-retour avec couvercle et vis de purge pour
soulever le clapet de la vanne. Voir fig. 4.
5 REMARQUE : La station MSS est aussi disponible
avec une bride, uniquement pour branchement à un
clapet anti-retour standard externe.
Bouchon vissé du tube de pression et de l'ouverture du
6
réservoir
Bride de refoulement, DN 80, avec raccord, DN 100
7
(diamètre extérieur, 110 mm)
Flexible de raccordement, DN 100 (diamètre interne,
8
110 mm) avec deux colliers
Entrées horizontales au dos, DN 100, 180 ou 250 mm
9
au-dessus du sol
10 Entrées horizontales sur le côté, DN 50/DN 100
11 Entrées verticales, DN 50/DN 100
Orifice de purge, DN 50 (diamètre extérieur, 52 mm),
12
ouvert
Orifice pour pompe à membrane à commande
13
manuelle, DN 50 (diamètre interne, 50 mm)
14 Point de fixation
162
3.1 Applications
Les stations de relevage Grundfos Multilift MSS sont conçues
pour la collecte et le pompage d'eaux usées domestiques sans
écoulement libre vers le niveau d'égout. Les stations de relevage
Grundfos Multilift MSS sont conçues pour la collecte et le pom-
page des liquides suivants :
• eaux usées domestiques
• eaux usées grises sans matières fécales
• eaux noires avec matières fécales et écoulement provenant
des toilettes
• eaux contenant de la boue.
Les stations de relevage sont capables de pomper des liquides
contenant des fibres, des textiles, des matières fécales, etc. en
dessous du niveau des égouts de petits bâtiments tels que des
logements privés, appartements, maisons de vacances, etc.
Ne pas pomper de l'eau de pluie avec les stations de relevage
Multilift MSS pour les deux raisons suivantes :
• Les moteurs des stations de relevage ne sont pas conçus pour
un fonctionnement en continu nécessaire en cas de fortes pré-
cipitations.
• L'eau de pluie ne peut pas être refoulée dans une station de
relevage à l'intérieur d'un bâtiment conformément à la norme
EN 12056-4.
En cas de doute, contacter Grundfos.
Ne pas pomper les substances ou types d'eaux usées suivants :
• matières solides, goudron, substances à teneur élevée en
sable, ciment, cendres, carton, débris, ordures, etc.
• eaux usées provenant des installations sanitaires situées
au-dessus du niveau de crue (celles-ci doivent être évacuées
par un système d'écoulement libre conformément à la norme
EN 12056-1)
• eaux usées contenant des substances telles que de grandes
quantités d'eaux usées grasses, provenant de friteuses ou
appareils similaires.

4. Transport et stockage

Avertissement
La poignée de levage du moteur est uniquement
prévue pour le levage du moteur. Ne jamais sou-
lever ou abaisser la station de relevage à l'aide
de la poignée de levage.
Soulever la station de relevage par le réservoir
Nota
collecteur.
Pour de longues périodes de stockage, le régulateur LC 220 doit
être protégé de l'humidité et de la chaleur.
Après un stockage prolongé, la pompe doit être inspectée avant
d'être remise en marche. S'assurer que la roue peut tourner libre-
ment.
