Plaque signalétique, pompe
La plaque signalétique est imprimée sur la pompe.

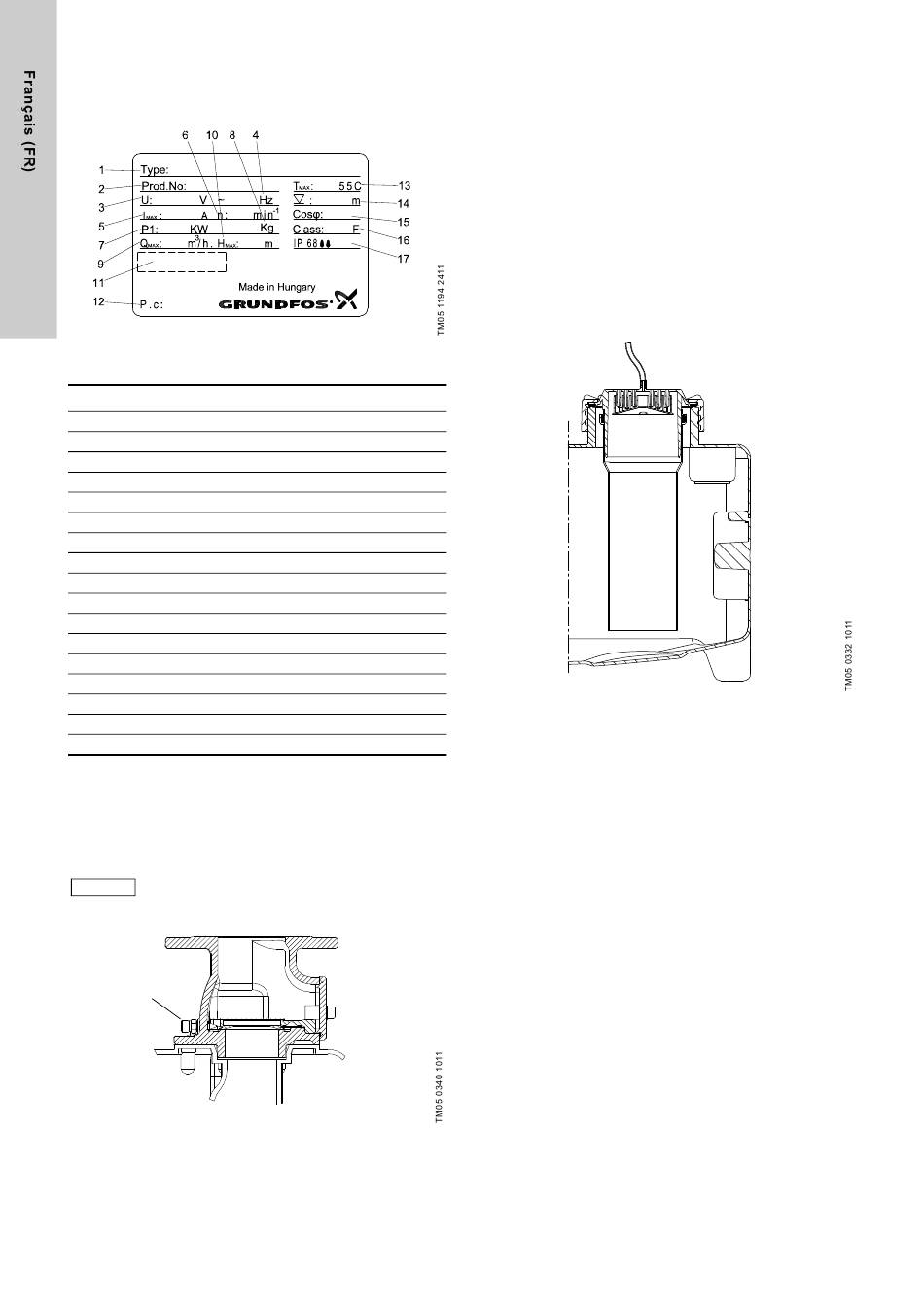

Fig. 3 Plaque signalétique, pompe
Pos. Description
1 Désignation
2 Code article
3 Tension nominale
4 Fréquence
5 Intensité nominale
6 Vitesse nominale
7 Puissance d'entrée nominale
8 Poids
9 Débit maxi
10 Hauteur maxi
11 Certifications
12 Semaine, année et jour de fabrication
13 Température maxi du liquide
14 Hauteur sous plan de pose maxi
15 Facteur de puissance
16 Classe d'isolation
17 Indice de protection

5.1.3 Clapet anti-retour

Le clapet anti-retour DN 80 comprend une vis de purge pour sou-
lever le clapet interne, afin de purger la tuyauterie de refoulement
en cas de maintenance. Le clapet est conçu et testé conformé-
ment à la norme EN 12050-4. Voir fig. 4.
Desserrer légèrement l'écrou de verrouillage
Nota
avant de tourner la vis de purge.
Vis de purge
Fig. 4 Clapet anti-retour
164

5.1.4 Capteur de niveau

Le capteur de pression piézorésistant situé dans le régulateur est
connecté par un tuyau jusqu'au tube de pression dans le réser-
voir. Le bouchon vissé où le tuyau est connecté inclut un piège à
condensats et un raccord pour tube DN 100. Ce tube, le tube de
pression, va jusqu'à l'intérieur du réservoir. La montée du niveau
de liquide comprime l'air à l'intérieur du tube de pression et du
tuyau et le capteur piézorésistant transforme le changement de
pression en signal analogique. Le coffret de commande utilise le
signal analogique pour démarrer et arrêter la pompe et pour
déclencher une alarme de niveau haut. Le tube de pression est
fixé sous le bouchon vissé et peut être retiré pour assurer la
maintenance et nettoyer l'intérieur du tube. Un joint torique
assure l'étanchéité.
La tuyauterie est fournie en longueurs de 4 ou 10 m.
La tuyauterie doit être connectée au régulateur.
Fig. 5 Bouchon vissé avec tuyau, tube DN 100 et piège à
condensats
