5.1.1 Жинау қоймасы
Газды, жағымсыз иісті жəне қысымды жібермейтін жинау
қоймасы ағынды суға төзімді полиэтиленнен жасалған жəне
оның кіріс құбырларды, шығару құбырын, желдету құбырын
жəне қосымша ретінде қол жетімді қолмен басқарылатын
сорғыны қосуға қажет барлық порттары бар.
Сонымен, жинау қоймасы бүйірлердегі үш көлденең кірістерді
(4 x DN 100 жəне 1 x DN 50) жəне қойманың жоғарғы жағында
екі вертикаль кірістерді (1 x DN 100 жəне 1 x DN 50) ұсынады.
Жерден 180 жəне 250 мм жоғары орналасқан бүйірлік жəне
артқы кірістер EN 33 жəне EN 37 стандарттарына сай
қабырғаға ілінетін немесе жерде тұратын туалетті тікелей
қосуға арналған. Қосымша санитарлық жабдықтарды басқа
порттарға қосуға болады.
Қойманың көлемі жəне жинау қоймасының тиімді көлемі
(іске қосу жəне тоқтату арасындағы көлем) келесі кестеде
көрсетілген:
Кіріс деңгейі [мм]
Жалпы қойма көлемі [l]
Тиімді қойма көлемі [l]
Тиiстi деңгейдегi орнату DIP - контроллердiң басқару
панелiндегi ауыстырып қосқышы арқылы орындалуы мүмкін.
7.4 LC 220- ны орнату бөл імін қараңыз.
Зауыт ұсынған енгізу деңгейі еден биіктігінен 250 мм құрайды.
Шөгінділерді барынша азайту үшін қойманың төменгі жағы
ағынды суды сорғыға апару үшін қисайтылған.
5.1.2 Сорғы
Сорғының жұмыс дөңгелегі еркін ағынды вортекс жұмыс
дөңгелегі ретінде жасалған. Бұл сорғының бүкіл қызмет
көрсету мерзімінде өзгермейтін дерлік өнімділікті қамтамасыз
етеді. Сорғының қисықтарын 11.3 Жұмыс атқару мінездемесі
бөлімінен қараңыз. Жүйедегі айдалатын сұйықтық тиетін
жердегі бөлшектер тот баспайтын болаттан жасалған.
Сорғының механикаылқ білігінің тығыздауышы бар.
Қосымша техникалық деректерді 11. Техникалық деректер
бөлімінде қараңыз.
Бiр- фазалы қозғаушыларда іске қосу конденсаторлары бар.
Бір жəне үш фазалы қозғалтқыштар термосөндіргішпен
ажыратқыштың шамадан тыс жүктелген кезінде қозғалтқышты
өшіру үшін сақтандырылған.
Үш фазалы электр қозғалтқыштары:
Егер фазалардың тiзбегi терiс болып табылса, контроллер
ақаулықты көрсетедi жəне сорғыны iске қосудан сақтап
қалады. Фазаның тізбегін өзгерту үшін 5.2.2 Бақылау
элементері мен сигнал лампасы суреттегі 8 - ді қараңыз.
Электр қозғалтқыш қайта жүктелген
жағдайда реле оны автоматты түрде
сөндіреді.
Ескерту
Қалыпты жұмыс температурасына дейін
суығанда, ол автоматты түрде қайта іске
қосылады.
218
180 250
44 44
20 28
Фирмалық тақтайша, сорғы
Фирмалық тақтайша сорғыда көрсетілген.

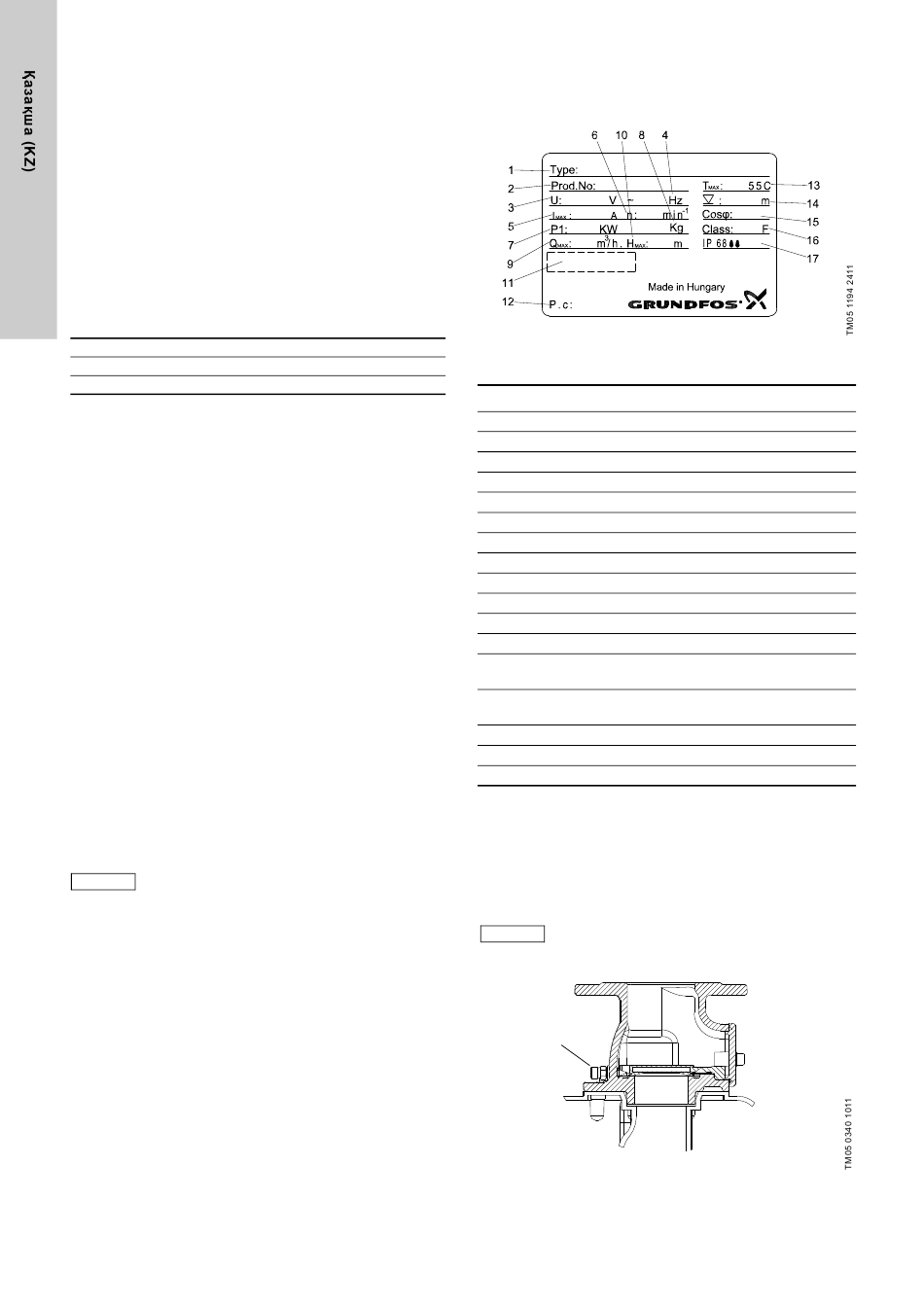

3. сур. Фирмалық тақтайша, сорғы
Орын Сипаттама
1 Типтік белгі
2 Өнім нөмірі
3 Номиналды кернеу
4 Ток жиілігі
5 Номиналды ток
6 Айналудың номиналды жиілігі
7 Тұтынылатын номиналды қуат
8 Салмағы
9 Максималды шығын
10 Ең жоғарғы қысым
11 Сертификаттар
12 Өндірілген күні, аптасы жəне жылы
Айдалатын сұйықтықтың ең жоғарғы
13
температурасы
Орнату кезіндегі сұйықтыққа салудың ең үлкен
14
тереңдігі
15 Қуат коэффициенті
16 Изоляция дəрежесі
17 Қорғаныс дəрежесі
5.1.3 Кері клапан
DN 80 бір бағыттық клапанына техникалық қызмет көрсету
немесе қызмет көрсету жағдайында шығару құбырын төгетін
ішкі клапан жапқышын көтеруге арналған төгу бұрандасы
кіреді. Клапан EN 12050-4 стандартына сай жасалған жəне
сыналған. 4-суретті қараңыз.
Ағын бұрандасын бұру алдында гайканы
Ескерту
босатыңыз.
Төгу
бұрандасы
4. сур. Кері клапан
