6.2 Išsiurbimo agregato įrengimo rekomendacijos
Teisingo mechaninio išsiurbimo agregato įrengimo
rekomendacijos pagal EN 12056-4
Žr. skyrių 6.1.1 Montavimo schema.
• Įrenkite išsiurbimo agregatą gerai apšviestoje ir vėdinamoje
patalpoje, palikdami aplink visas dalis 60 cm laisvos vietos,
kad būtų galima atlikti jų remontą.
• Įrenkite siurblio duobę žemiau grindų lygio. Jei išsiurbimo
agregatas įrengiamas rūsyje, kur yra gruntinio vandens
užliejimo pavojus, patartina (kai kuriose šalyse būtina)
atskiroje siurblio duobėje žemiau grindų lygio įrengti drenažo
siurblį, kuris išsiurbtų vandenį iš rūsio, jei jis būtų užlietas.
Žr. 10 pav.
Surinkimo bakas, siurblys ir kabeliai gali būti
Pastaba
apsemti (maks. 2 m 7 paras).
Valdiklis turi būti įrengtas sausoje gerai
Dėmesio
vėdinamoje vietoje.
• Visos vamzdžių jungtys turi būti elastingos, kad būtų
sumažintas rezonansas.
• Išsiurbimo agregatas turi būti apsaugotas nuo iškėlimo ir
pasukimo.
• Visuose išvado vamzdžiuose (išsiurbimo agregato,
diafragminio siurblio ir drenažo siurblio) turi būti kilpa aukščiau
vietinio atgalinio tekėjimo lygio. Aukščiausias hidraulinio
uždorio taškas turi būti virš gatvės lygio.
• DN 80 arba didesnio skersmens išvado vamzdžiuose turi būti
sklendė. Sklendė turi būti ir įvado linijoje.
• Draudžiama paviršinį vandenį nukreipti į pastato viduje esantį
išsiurbimo agregatą. Jam turi būti skirtas atskiras ne pastate
esantis išsiurbimo agregatas.
• Pagal EN 12050-4 išsiurbimo agregatai turi būti su aprobuotu
atbuliniu vožtuvu.
• Išvado vamzdžio tūris virš atbulinio vožtuvo iki atgalinio
tekėjimo lygio turi būti mažesnis nei efektinis bako tūris.
• Klozeto nuotekoms naudojamo išsiurbimo agregato ventiliacija
turi būti išvesta virš stogo lygio. Tačiau leidžiama išvesti
ventiliaciją, kaip antrinę, į pagrindinę pastato ventiliacijos
sistemą.
• Jei nuotekos išleidžiamos į surinkimo liniją, šios surinkimo
linijos užpildymo santykis turi būti ne mažesnis kaip h/d = 0,7.
Už išvado vamzdžio prijungimo vietos surinkimo linijos
skersmuo turi būti didesnis mažiausiai vienu nominalių
skersmenų žingsniu.
• Paprastam, rankiniam surinkimo bako išsiurbimui tuo atveju,
jei sugestų siurblys, naudokite diafragminį siurblį
(neprivaloma).
262
6.3 Rekomenduojami mechaninio išsiurbimo agregato
įrengimo veiksmai
1. Teikimo apimties patikrinimas. Tiekimo apimtis nurodyta
skyriuje 2. Tiekimo apimtis.
2. Įvadų paruošimas išpjaunant reikalingas angas. DN 100
įvadams naudokite ∅100 gręžimo karūnėlę, o DN 50 įvadams
- ∅43 gręžimo karūnėlę. Pjovimo linija yra įduboje.
Kad po gręžimo neliktų aštrių briaunų, angose reikia nuvalyti
atplaišas. Sandarinimo movos turi žiedus.
3. Diafragminio siurblio (papildoma įranga) jungties paruošimas.
DN 50 prijungimo movai naudokite ∅43 gręžimo karūnėlę.
Kad po gręžimo neliktų aštrių briaunų, angoje reikia nuvalyti
atplaišas.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

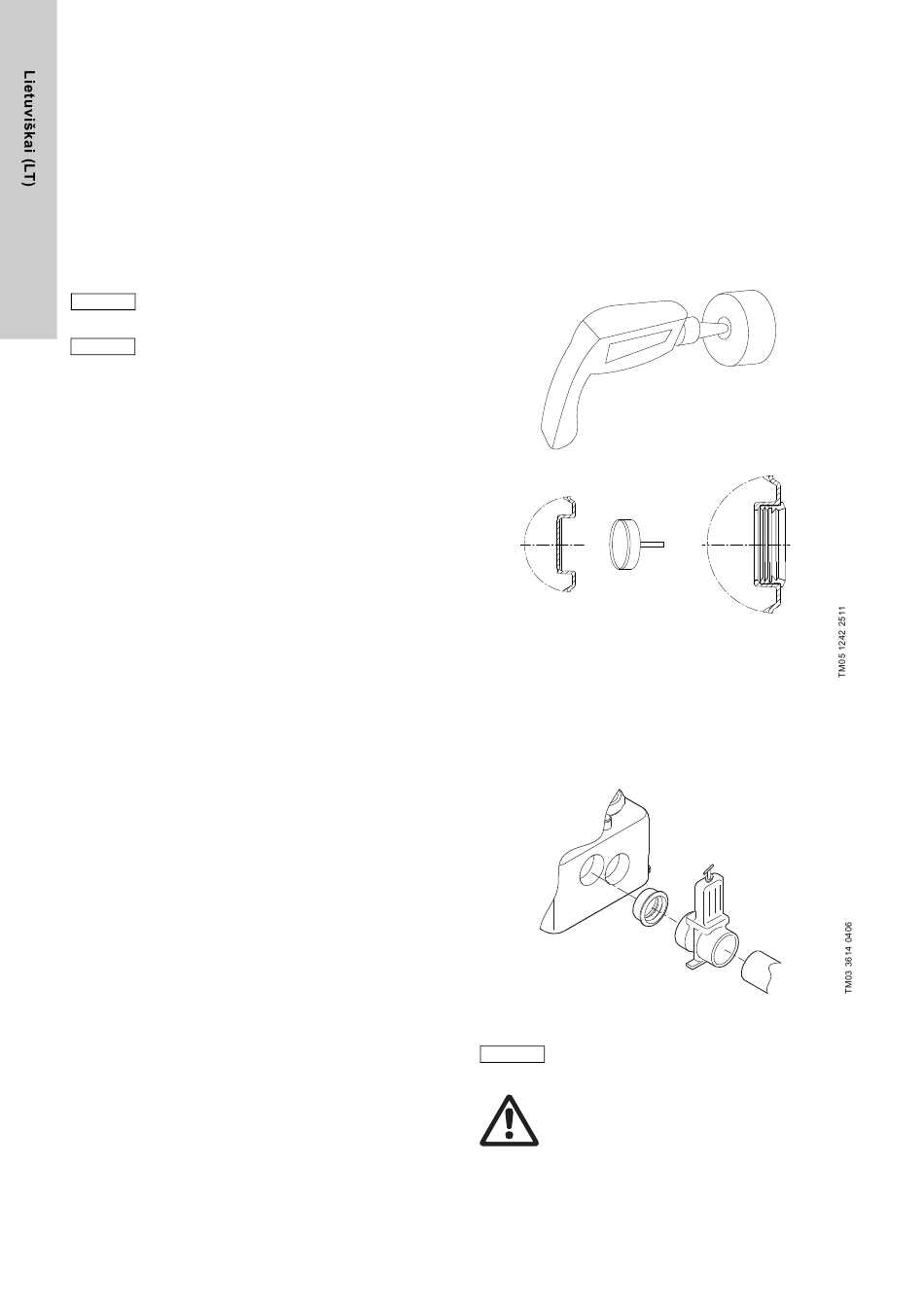

11 pav. Prijungimo angų išpjovimas arba išgręžimas
4. Įvado vamzdžio prijungimas prie bako. Tarp įvado vamzdžio iš
išsiurbimo agregato sumontuokite sklendę, kurią bus galima
uždaryti atliekant išsiurbimo agregato techninę priežiūrą ir
remontą. Rekomenduojame paprastą naudoti PVC sklendę.
12 pav. Sklendės montavimas
Pasirūpinkite, kad bako neveiktų įvado, išvado ir
Dėmesio
ventiliacijos vamzdžių svoris. Ilgas vamzdžių
dalis, sklendes ir t.t. reikia įtvirtinti.
Įspėjimas
Niekada nelipkite ant išsiurbimo agregato.
5. Išvado vamzdžio prijungimas.
Sumontuokite sklendę tarp atbulinio vožtuvo ir pridedamos
lanksčios jungiamosios žarnos, DN 100
(vidinis skersmuo 110). Kad būtų galima uždėti lanksčią
žarną, tarp įvado, išvado ir ventiliacijos vamzdžių galų ir
agregato įvadų reikia palikti maždaug 5 cm tarpą.
