7.5 Esquemas de conexiones eléctricas

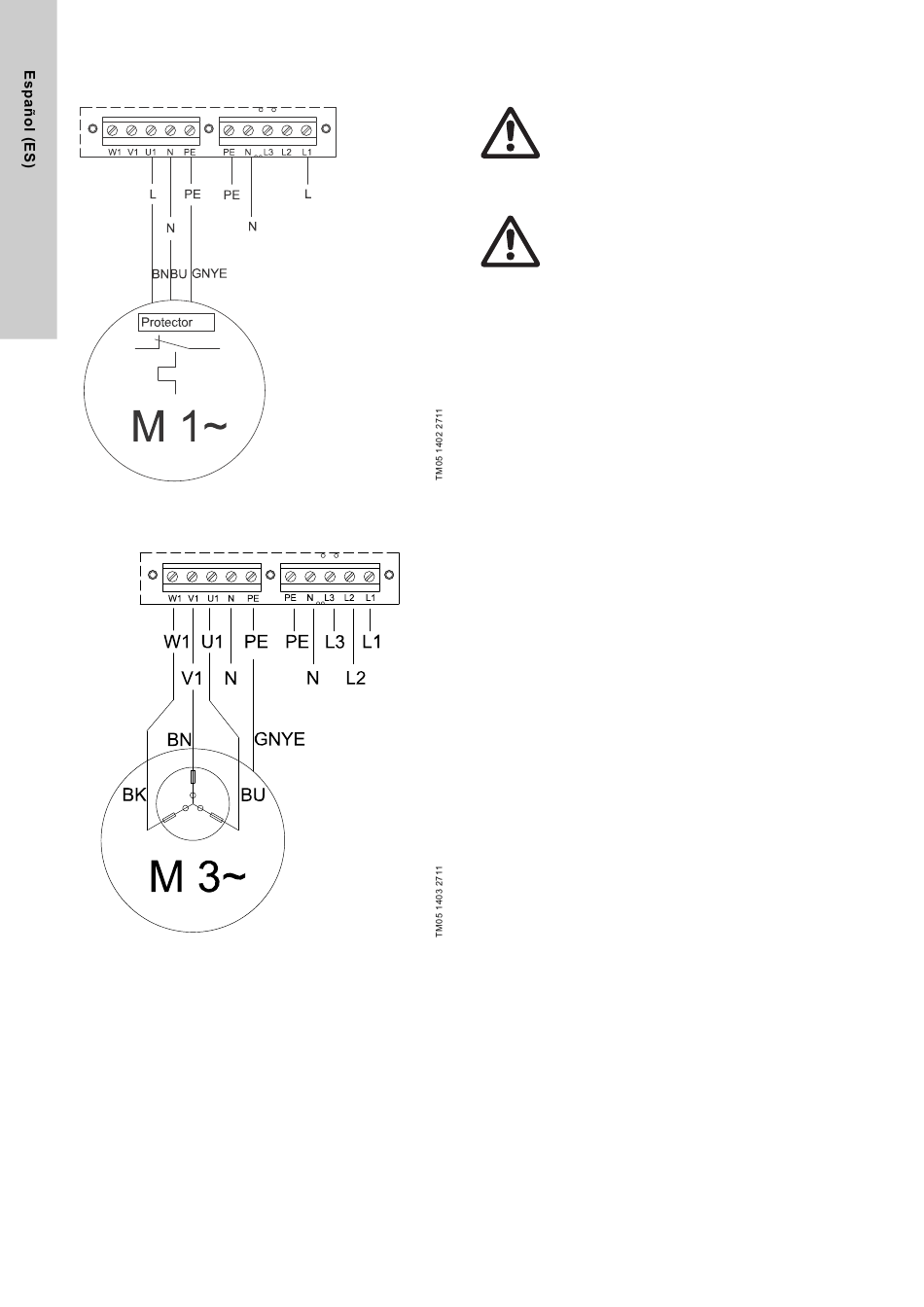

Fig. 17 Esquema de conexión eléctrica para Multilift MSS,
monofásica
Fig. 18 Esquema de conexión eléctrica para Multilift MSS,
trifásica
154

8. Puesta en marcha

Aviso
Antes de empezar cualquier trabajo en una
bomba utilizada para bombear líquidos que pue-
den resultar perjudiciales para la salud, limpie y
purgue de forma exhaustiva la bomba, pozo, etc.
de acuerdo con las normativas locales.
Aviso
Antes de realizar cualquier conexión en el contro-
lador LC 220 o de trabajar con la bomba, el pozo,
etc., compruebe que el suministro eléctrico está
desconectado y que no puede conectarse acci-
dentalmente.
Antes de la puesta en marcha, la conexión y el ajuste del conmu-
tador DIP se tiene que haber realizado de acuerdo con las sec-
ciones 7.3 Conexión eléctrica y 7.4 Configuración del controlador
LC 220.
La puesta en marcha debe realizarse por personal autorizado.
Proceda como se indica a continuación:
1. Compruebe todas las conexiones.
2. Abra las válvulas de corte en las tuberías de descarga y de
entrada.
3. Conecte el suministro eléctrico.
4. Active una aparato sanitario que esté conectado al caudal
entrante de la estación Multilift MSS y controle el nivel de
agua creciente en el tanque hasta que alcance el nivel de
arranque. Compruebe los arranques y paradas por lo menos
dos veces y, a continuación, cambie el interruptor de selec-
ción ON-OFF-AUTO al modo automático.
