7.3 Collegamento elettrico

Avvertimento
Il pannello LC 220 deve essere collegato in con-
formità con le disposizioni e le norme in vigore
per l'applicazione in questione.
Avvertimento
Prima di aprire l'armadio, togliere l'alimentazione
elettrica.
La tensione e la frequenza nominale sono indicate sulla targhetta
di identificazione del pannello. Verificare che il pannello sia com-
patibile con l'alimentazione elettrica disponibile presso il luogo
d'installazione.
Tutti i cavi e i conduttori devono passare attraverso gli appositi
passacavi e essere dotati di guarnizioni (IP65).
La presa di corrente deve trovarsi vicino al pannello di controllo,
essendo questo dotato di un cavo di 1,5 m terminato con una
presa schuko monofase e una spina CEE per pompe trifase.
La corrente max. del fusibile di riserva è indicata sulla targhetta di
identificazione del pannello.
Se prescritto dalle norme locali, installare un sezionatore di rete.
7.4 Impostazione dell'LC 220
LC 220 dispone di un DIP switch a 4 contatti. Vedi fig. 16.
Per effettuare le impostazioni, aprire il coperchio sbloccando le
chiusure a baionetta. Le chiusure sul lato sinistro dispongono di
cardini.
Dopo la modifica dell'impostazione dei DIP
switch, il pannello deve essere disalimentato per
almeno 10 secondi per essere sicuri che l'ultima
Nota
configurazione venga correttamente caricata
all'avvio.
Il DIP switch ha le seguenti funzioni:
• impostazione del livello di avvio (switch 1). L'impostazione di
fabbrica è impostata sull'afflusso a 250 mm dal fondo, al fine
di ottenere il maggior volume utile possibile di serbatoio.
Per WC a pavimento, l'impostazione deve essere cambiata a
180 mm. Avvii e arresti verranno regolati automaticamente.
• selezione del reset allarme automatico (switch 2)
• selezione degli intervalli di manutenzione (switch 3)
• selezione del sensore (switch 4).
L'impostazione di fabbrica dei DIP switch è mostrata in fig. 16.
Ogni singolo interruttore (da 1 a 4) del DIP switch può essere
impostato su OFF o su ON.
Quando viene modificata l'impostazione del DIP switch,
il pannello di controllo deve essere disalimentato per almeno
10 secondi!
Impostare gli switch da 1 a 4 come segue:
• Switch 1 (livello di start):
Pos. Descrizione
La pompa si avvia quando il livello nel serbatoio
ON
di raccolta raggiunge i 250 mm.
La pompa si avvia quando il livello nel serbatoio
OFF
di raccolta raggiunge i 180 mm.
• Switch 2 (reset automatico allarme):
Pos. Descrizione
L'indicazione di guasto verrà resettata dopo la scom-
parsa del guasto stesso, ovvero la spia luminosa e il
ON
cicalino interno si spegneranno e il segnale di allarme
esterno verrà disattivato.
Il segnale di allarme deve essere resettato manual-
OFF
mente portando il selettore in posizione "0".
208
• Switch 3 (intervallo di servizio):
Pos. Descrizione
La funzione, per ricordare che è ora di effettuare una
manutenzione, è attivata. La spia luminosa gialla si
ON accenderà quando arriva il tempo della manutenzione
periodica. L'intervallo di manutenzione è 1 anno
(valore fisso).
La funzione, per ricordare che è ora di effettuare una
OFF
manutenzione, è disattivata.
• Switch 4: (selezione sensore):
Pos. Descrizione
ON Sensore di pressione analogico.
OFF Sensore a ultrasuoni (preimpostato).

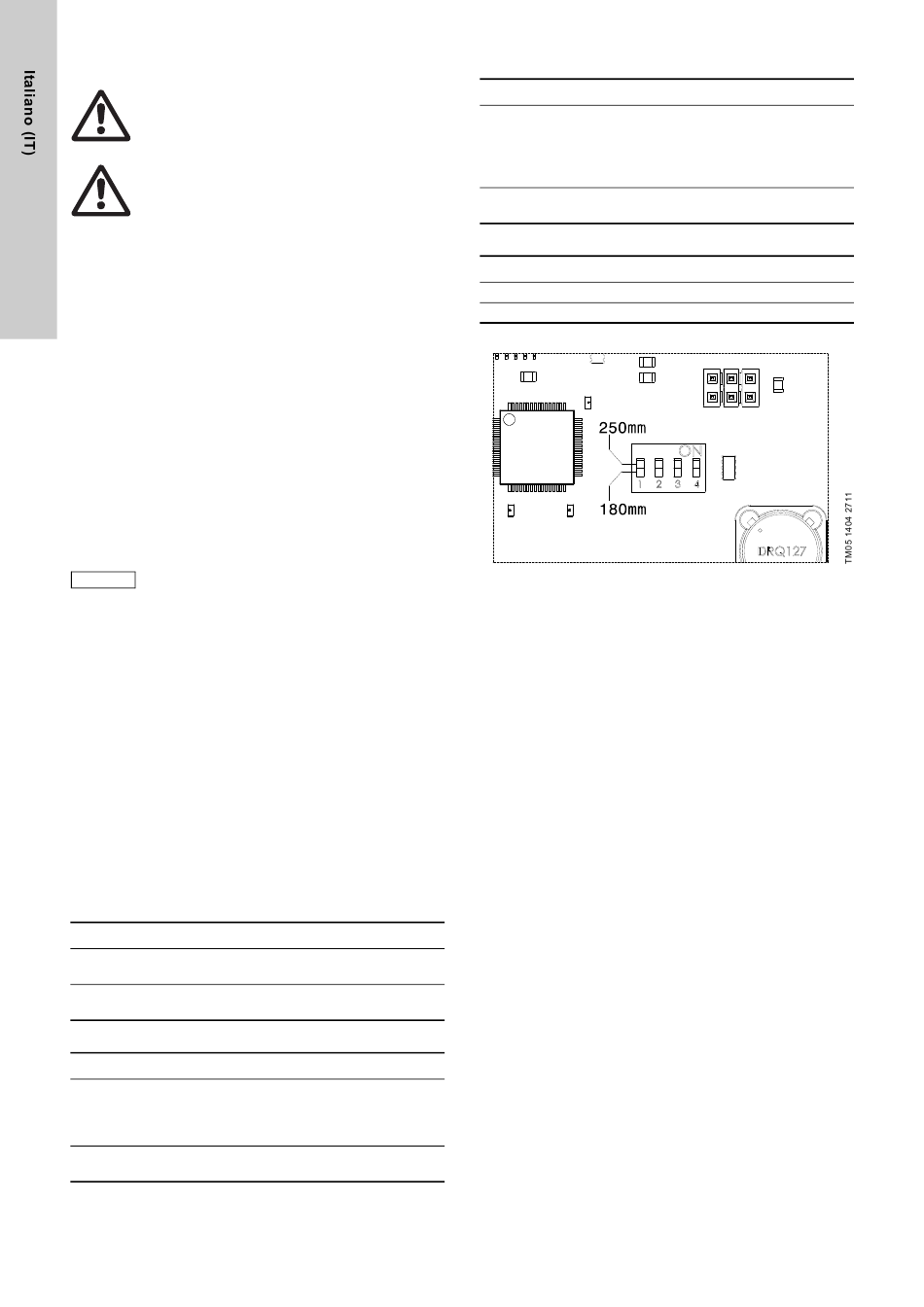

Fig. 16 Interruttore DIP
