6.2.1 Kivitel
AZ LC 220 vezérlő tartalmazza a szükséges alkatrészeket,
mint például a reléket, vezérlőpanelt az üzemi paramétereket és
hibajelzéseket mutató lámpákkal. Továbbá rendelkezik egy szint
bemenettel, ahová közvetlenül a gyűjtőtartályban lévő szintmérő
cső jele érkezik. Rendelkezik továbbá sorkapcsokkal a
tápfeszültséghez, villamos csatlakozással a szivattyúhoz,
és egy hibajel kimenettel a gyűjtött hibához.
Az előlapot négy bajonett zár rögzíti. A bal oldalon a zárak meg
vannak hosszabbítva, és a kapcsolószekrény aljához vannak
rögzítve.
6.2.2 Vezérlőelemek és jelzőfények

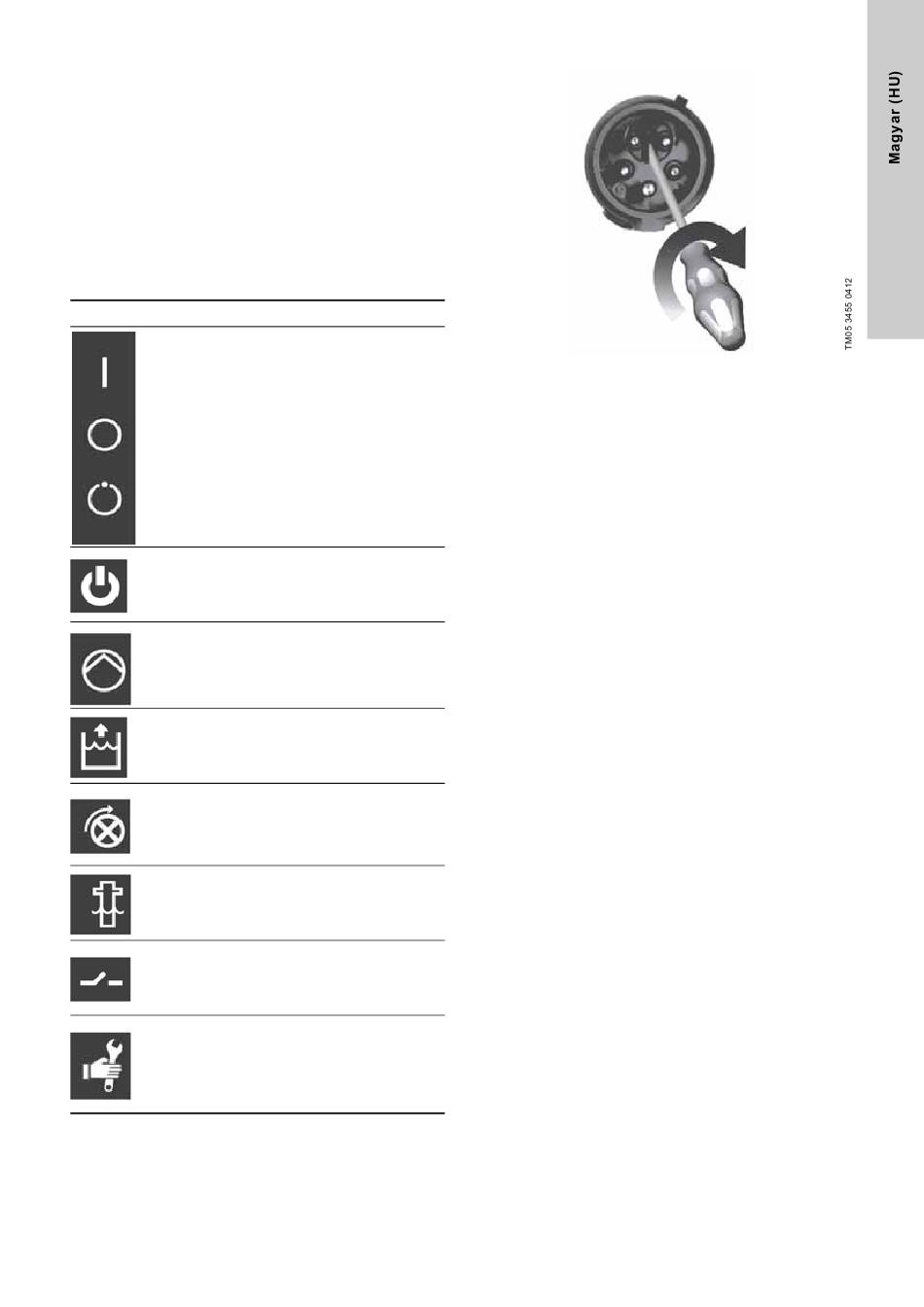

Az alábbi tálbázat a különböző vezérlő elemek és jelzőfények
funkcióit írja le:
Jelzések Funkció
Az üzemmódot a BE-KI-AUTO
kapcsoló segítségével választhatjuk
ki, három különböző állapot
lehetséges:
POZ I:
Szivattyú kézi indítása.
Üzemmód
POZ O:
kiválasztás
• A szivattyú leállítása
• Hibajelzések nyugtázása.
POZ AUTO:
Automatikus üzem. A szivattyú a
szintérzékelő jele alapján elindul és
leáll.
Tápfeszült-
Zöld jelzőfény, jelzi a tápfeszültség
ség
meglétét.
állapota
Piros és zöld jelzőfények,
Szivattyú jelzik a szivattyú állapotát:
állapota Zöld: A szivattyú jár.
Piros: Szivattyú hiba.
Piros jelzőfény, jelzi a magas
Magas vízszintet. A LED-ek kigyulladnak,
szint hiba ha a szintérzékelő egy adott szintet
mér a gyűjtőtartályban.
Piros jelzőfény, jelzi a hibás
fázissorrendet (háromfázisú
Fázissor-
szivattyúk). A fázissorend
rend hiba
változtatását a 8. ábra szerint kell
végezni.
Piros jelzőfény, jelzi a hibát vagy a
Érzékelő
csatlakozás hiányát a
hiba
szintérzékelővel.
Külső szint Piros jelzőfény, egy külső
hiba szintkapcsolóról érkező hibát jelez.
Sárga jelzőfény, jelzi szerviz
esedékességét. Ezt a funkciót egy
Szerviz DIP kapcsoló segítségével ki- és
jelzés bekapcsolhatja. A gyári beállítás egy
év, az EN 12056-4 szabványnak
megfelelően.
Leírás
8. ábra Fázissorend váltás három fázisú vezérlésnél
