5.2.1 Uitvoering
In de LC 220 niveauregelaar zijn de noodzakelijke onderdelen
opgenomen zoals relais en een bedieningspaneel met signaal-
lampjes voor de aanduiding van bedrijfscondities en storingsmel-
dingen. Bovendien is een niveau-ingang opgenomen die direct
wordt geactiveerd via de drukleiding binnenin de opvangtank.
Tenslotte bevat de LC 220 klemmen voor de voedingspanning,
aansluiting op de pomp en een alarmsignaaluitgang voor alge-
meen alarm.
De voorzijde is vergrendeld met vier bajonetsluitingen met kwart-
slagsluitingen. Aan de linkerkant zijn de sluitingen verlengd en
gekoppeld aan de onderkant van de kast met scharnieren.
5.2.2 Besturingselementen en signaallampjes

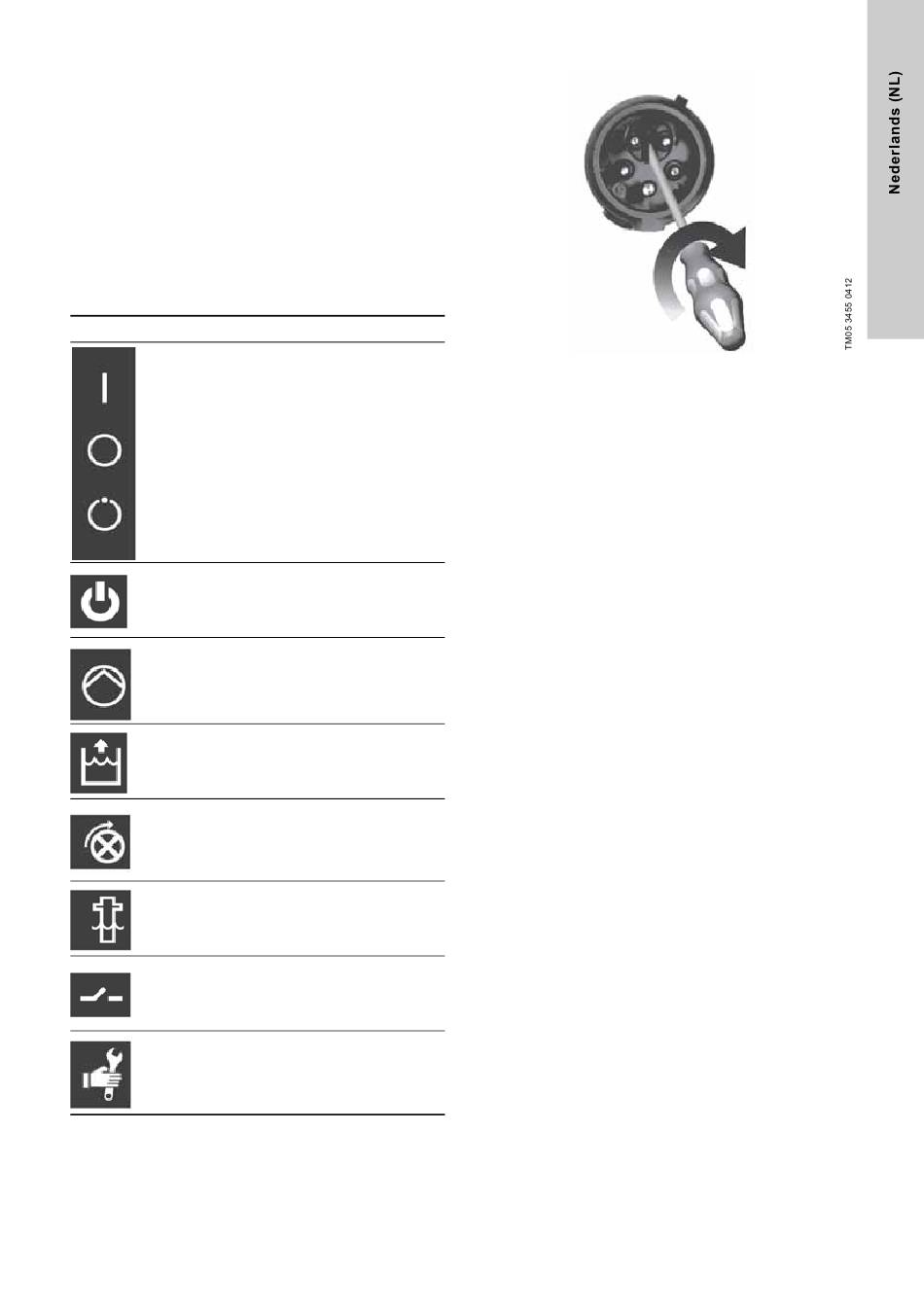

De onderstaande tabel geeft een omschrijving van de functie van
de diverse besturingselementen en signaallampjes:
Element Functie
De bedrijfsmodus wordt gekozen met
de ON-OFF-AUTO keuzeschakelaar
die op drie posities ingesteld kan wor-
den:
POS I:
Schakelt de pomp handmatig in.
Keuze van
POS O:
de bedrijfs-
• Schakelt de pomp handmatig uit
modus
• Reset alarmmeldingen.
POS AUTO:
Automatisch bedrijf. De pomp schakelt
in en uit op basis van het signaal van
de niveausensor.
Aanduiding
Groen signaallampje, geeft aan dat de
van de voe-
voeding ingeschakeld is.
dingstatus
Rode en groene signaallampjes,
Aanduiding
geven pompstatus aan:
van pomp-
Groen: De pomp draait.
status
Rood: Pompstoring.
Rood signaallampje, geeft hoog water-
Hoog-nivea niveau aan. De LED brandt als de
u-alarm niveausensor een bepaald niveau in
de opvangtank meet.
Rood signaallampje, geeft een ver-
Storing keerde fasenvolgorde weer (bij driefa-
fasenvolg- senpompen). Verwissel de fasenvolg-
orde orde door de instructie in afb. 8 op te
volgen.
Alarm voor Rood signaallampje, geeft defecte of
sensorsto- ontbrekende verbinding met de
ring niveausensor aan.
Alarm Rood signaallampje, geeft een alarm
extern van een externe niveauschakelaar
niveau weer.
Geel signaallampje, geeft aan dat het
tijd is om te servicen. Deze functie kan
Aanduiding
met een DIP-schakelaar worden in- en
servicetijd
uitgeschakeld. De fabrieksinstelling is
één jaar conform EN 12056-4.
Omschrijving
Afb. 8 Fasen verwisselen van een driefasenregelaar met
fase-omkeerder
