6.2.1 Prevedenie
Riadiaca jednotka LC 220 obsahuje potrebné komponenty, ako
sú relé, ovládací panel s kontrolkami pre indikáciu prevádzkových
podmienok a porúch. Okrem toho má hladinový vstup, ktorý je
aktivovaný priamo cez kábel pomocou tlakovej trubice v zbernej
nádrži. Napokon má svorky pre napájanie, pripojenie k čerpadlu a
alarmový výstup signálu pre bežný alarm.
Predný kryt je uzavretý štyrmi otočnými bajonetovými zámkami.
Na ľavej strane sú zámky rozšírené a pripojené na spodnej časti
skrinky so závesnými reťazami.
6.2.2 Ovládacie prvky a signálne svetielka

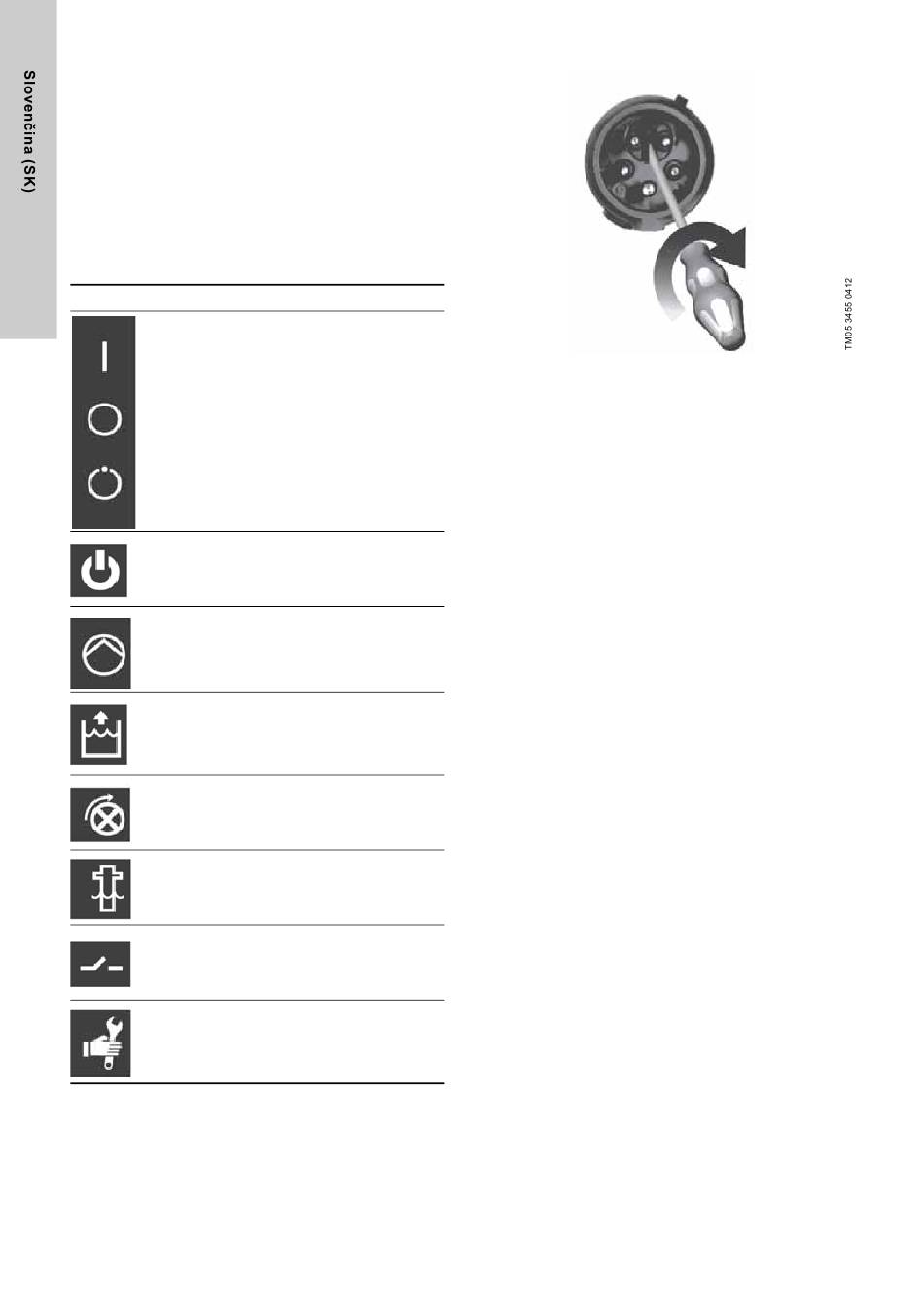

V nasledujúcej tabuľke je popis funkcii jednotlivých ovládacích
prvkov a kontroliek:
Prvok Funkcia
Prevádzkový režim je zvolený
prepínačom ON-OFF-AUTO,
ktorý má tri rôzne polohy:
POLOHA I:
Spustí sa čerpadlo ručne.
Voľba
POLOHA O:
prevádzkov
• Vypína čerpadlo ručne
ého režimu
• Resetuje indikáciu alarmu.
POLOHA AUTO:
Automatická prevádzka. Čerpadlo
zapína a vypína v závislosti od signálu
z hladinového snímača.
Indikácia
Zelená kontrolka znamená,
stavu
že napájanie je zapnuté.
napájania
Červená a zelená kontrolka indikujú
Indikácia
stav čerpadla:
stavu
Zelená: Čerpadlo pracuje.
čerpadla
Červená: Porucha čerpadla.
Červená kontrolka ukazuje vysokú
Alarm hladinu vody. Kontrolky LED sa
vysokej rozsvietia v prípade, že hladinový
hladiny snímač meria nejakú úroveň hladiny
v zbernej nádrži.
Červená kontrolka na indikáciu
Porucha nesprávneho sledu fáz (iba pri
sledu fázy trojfázových čerpadiel). Zmena sledu
fáz podľa inštrukcií na obr. 8.
Alarm Červená kontrolka indikuje chybné
poruchy alebo chýbajúce pripojenie
snímača hladinového snímača.
Externý
Červená kontrolka indikujúca alarm z
hladinový
externého hladinového spínača.
alarm
Žltá kontrolka indikuje, že je čas na
Indikácia servis. Túto funkciu je možné zapnúť a
času pre vypnúť pomocou DIP spínača.
servis Výrobné nastavenie je jeden rok v
súlade s EN 12056-4.
412
Popis
Obr. 8 Zmena fáz trojfázovej riadiacej jednotky s fázovým
meničom.
