5. Περιγραφή προϊόντος
Οι μονάδες ανύψωσης Multilift MSS περιγράφονται στα
παρακάτω κεφάλαια:
• το κεφάλαιο 5.1 Μονάδα ανύψωσης περιγράφει τη μονάδα
ανύψωσης, το δοχείο συλλογής, την αντλία, τη βαλβίδα
αντεπιστροφής και τον αισθητήρα στάθμης
• το κεφάλαιο 5.2 Ελεγκτής LC 220 περιγράφει τον ελεγκτή
καθώς και τις λειτουργίες του.
Στο κεφάλαιο 6. Εγκατάσταση της μονάδας ανύψωσης και στα
ακόλουθα κεφάλαια, τα παραπάνω εξαρτήματα περιγράφονται ως
μία μονάδα.
5.1 Μονάδα ανύψωσης
Οι μονάδες ανύψωσης Multilift MSS παρέχονται πλήρως
εξοπλισμένες με μονοφασικές ή τριφασικές υποβρύχιες αντλίες
που συνδέονται στον ελεγκτή LC 220 και διαθέτουν έναν
αισθητήρα στάθμης.
Επεξήγηση τύπου, μονάδα ανύψωσης
Παράδειγμα
Μονάδα ανύψωσης Multilift
SS = μία αντλία
Ισχύς εξόδου, P / 100 [W]
2
1 = μονοφασικός κινητήρας
3 = τριφασικός κινητήρας
2 = 2πολικός κινητήρας
4 = 4πολικός κινητήρας
Πινακίδα, μονάδα ανύψωσης

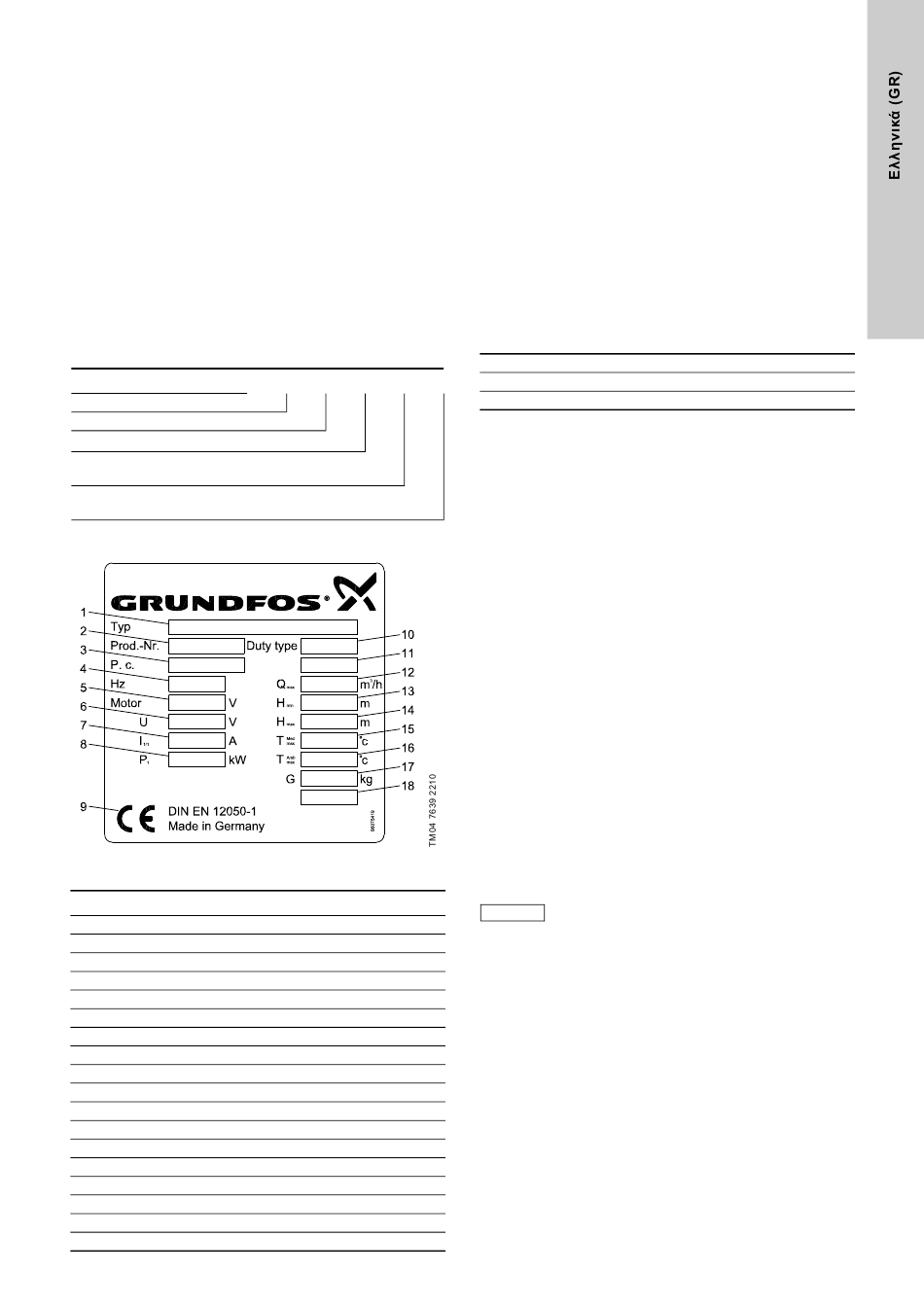

Σχ. 2 Πινακίδα, μονάδα ανύψωσης
Θέση Περιγραφή
1 Ονομασία τύπου
2 Αριθµός προϊόντος
3 Κωδικός προϊόντος (έτος/εβδομάδα)
4 Συχνότητα [Hz]
5 Αριθμός φάσεων + τάση [V]
6 Τάση [V]
7 Ρεύμα πλήρους φορτίου [A]
8 Ισχύς εισόδου κινητήρα P1 [kW]
9 Σήμα CE
10 Τύπος φορτίου
11 Αριθμός σειράς
3
12 Μέγιστη παροχή [m /h]
13 Ελάχιστο μανομετρικό [m]
14 Μέγιστο μανομετρικό [m]
15 Μέγιστη θερμοκρασία υγρού [°C]
16 Μέγιστη θερμοκρασία περιβάλλοντος [°C]
17 Βάρος [kg]
18 Κενό
M SS .11 .3 .2
5.1.1 ∆οχείο Συλλογής
Το δοχείο συλλογής, το οποίο είναι στεγανό και αεροστεγές, είναι
από ανθεκτικό πολυαιθυλένιο (ΡΕ) ακάθαρτων υδάτων και
διαθέτει όλα τα απαραίτητα στόμια για τη σύνδεση των σωλήνων
εισόδου, του σωλήνα κατάθλιψης, του σωλήνα εξαερισμού και της
χειροκίνητης αντλίας διαφράγματος, που διατίθεται ως πρόσθετος
εξοπλισμός.
Κατά συνέπεια, το δοχείο συλλογής διαθέτει πέντε οριζόντιες
εισόδους από το πίσω μέρος και τα πλαϊνά του δοχείου
(4 x DN 100, 1 x DN 50) και δύο κατακόρυφες συνδέσεις εισόδου
στο πάνω μέρος του δοχείου ( 1 x DN 100, 1 x DN 50). Οι πλαϊνές
και οι πίσω είσοδοι είναι 180 και 250 mm πάνω από τη σύνδεση
του δαπέδου για σύνδεση σε απευθείας επιτοίχια ή επιδαπέδια
τουαλέτα σύμφωνα με τα ΕΝ 33 και ΕΝ 37. Στα άλλα στόμια
μπορούν να συνδεθούν κι άλλα είδη υγιεινής.
Ο όγκος του δοχείου και ο ωφέλιμος όγκος (όγκος μεταξύ
εκκίνησης και παύσης) του δοχείου συλλογής παρατίθενται στον
παρακάτω πίνακα:
Στάθμη εισόδου [mm]
Συνολικός όγκος δοχείου [l]
Ωφέλιμος όγκος δοχείου [l]
Η ρύθμιση στη σχετική στάθμη εισόδου μπορεί να γίνει μέσω ενός
διακόπτη DIP στον πίνακα χειρισμού του ελεγκτή.
Βλέπε κεφάλαιο 7.4 Ρύθμιση του LC 220.
Η εργοστασιακά ρυθμισμένη στάθμη εισόδου είναι 250 mm πάνω
από το δάπεδο.
Για να ελαχιστοποιηθεί η συγκέντρωση επικαθίσεων, ο πυθμένας
του δοχείου διαθέτει τις κατάλληλες αυλακώσεις έτσι ώστε τα
ακάθαρτα ύδατα να οδηγούνται στην αντλία.
5.1.2 Αντλία
Η πτερωτή αντλίας είναι σχεδιασμένη ως πτερωτή Vortex
ελεύθερης ροής, γεγονός που εξασφαλίζει σχεδόν αμετάβλητη
απόδοση καθόλη τη διάρκεια ζωής της αντλίας. Βλέπε τις
καμπύλες της αντλίας στο κεφάλαιο 11.3 Καμπύλες απόδοσης.
Όλα τα εξαρτήματα που έρχονται σε επαφή με το αντλούμενο
υγρό είναι από ανοξείδωτο χάλυβα. Η αντλία διαθέτει ένα
μηχανικό στυπιοθλίπτη άξονα.
Για περισσότερα τεχνικά χαρακτηριστικά βλέπε κεφάλαιο
11. Τεχνικά στοιχεία.
Οι μονοφασικοί κινητήρες διαθέτουν πυκνωτές λειτουργίας.
Οι μονοφασικοί και οι τριφασικοί κινητήρες προστατεύονται από
έναν θερμικό διακόπτη στις περιελίξεις και ένα επιπλέον θερμικό
ρελέ που διακόπτει τον κινητήρα σε περίπτωση υπερφόρτωσης.
Τριφασικοί κινητήρες:
Εάν η ακολουθία φάσης είναι λανθασμένη, ο πίνακας χειρισμού
υποδεικνύει την ύπαρξη βλάβης, εμποδίζοντας παράλληλα την
εκκίνηση της αντλίας. Για διόρθωση της ακολουθίας φάσης, βλέπε
κεφάλαιο 5.2.2 Στοιχεία ελέγχου και ενδεικτικές λυχνίες και σχ. 8.
Εάν ο κινητήρας υπερφορτωθεί,
θα σταματήσει αυτόματα.
Σημείωση
Ο κινητήρας θα επανεκκινηθεί αυτόματα όταν
κρυώσει και φτάσει σε κανονική θερμοκρασία.
180 250
44 44
20 28
