5.2.1 Konstrukcija
LC 220 lygio valdiklyje yra visi reikalingi mazgai – relės, valdymo
skydelis su indikatoriais, rodančiais darbinę būseną ir sutrikimus.
Taip pat yra lygio ėjimas, kuris aktyvuojamas tiesiai per surinkimo
bake esantį slėgio vamzdį. Valdiklyje yra ir maitinimo gnybtai,
siurblio prijungimo gnybtai ir bendro aliarmo signalo išėjimas.
Priekinis dangtis uždaromas keturiais užraktais, pasukamais
ketvirtį apsisukimo. Kairėje pusėje užraktai yra pratęsti ir
spyruokliniais vyriais prijungti prie korpuso dugno.

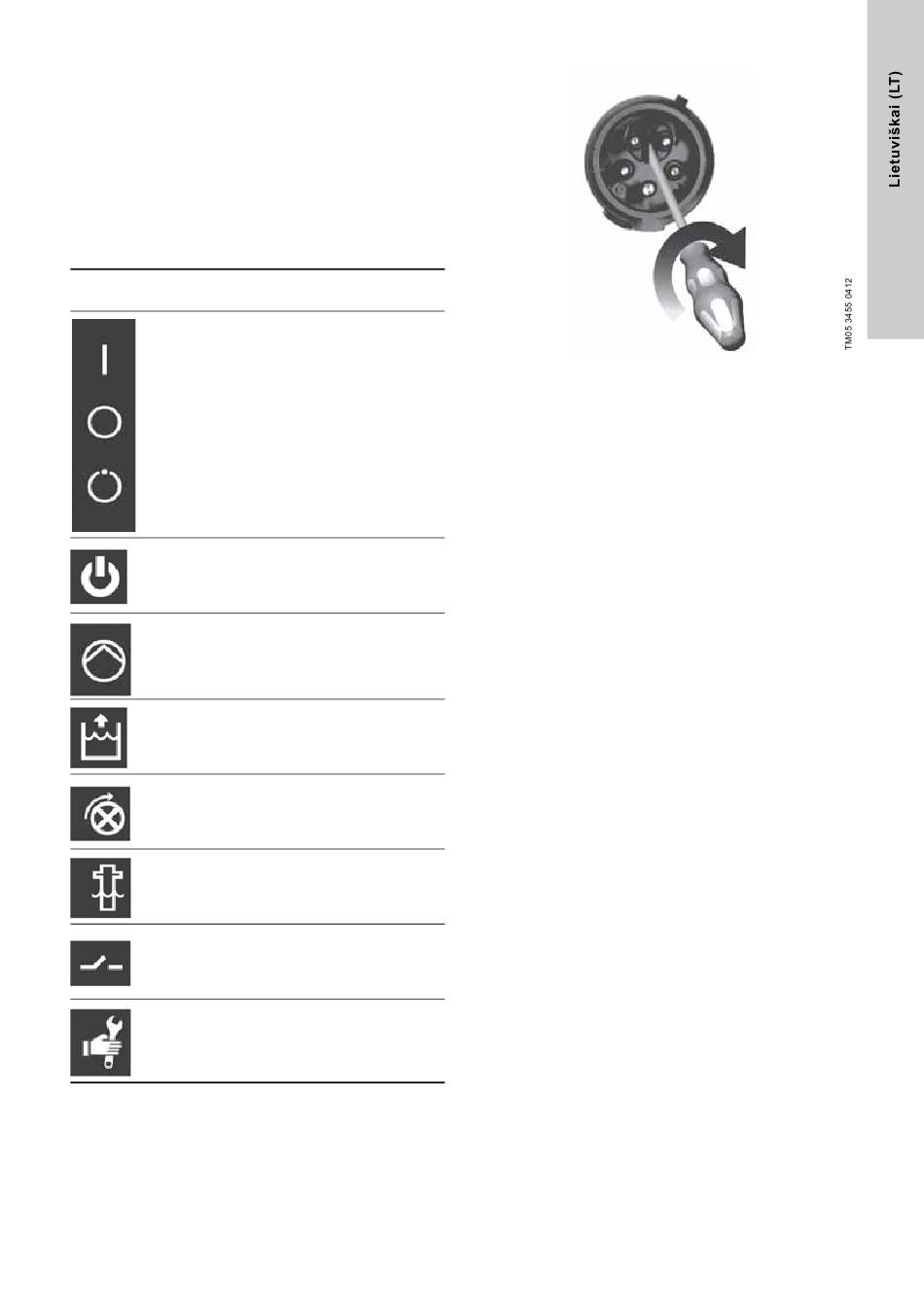

5.2.2 Valdymo elementai ir indikatoriai
Lentelėje pateikiamas valdymo elementų ir indikatorių veikimo
aprašymas:
Elemen-
Funkcija
tas
Darbo režimas pasirenkamas
ON-OFF-AUTO pasirinkimo jungikliu,
kuris turi tris skirtingas padėtis:
Padėtis I:
Siurblys paleidžiamas rankiniu būdu.
Pozicija O:
Darbo
• Siurblys sustabdomas rankiniu
režimo
būdu.
pasirinkimas
• Panaikinamas aliarmo
signalizavimas.
Pozicija AUTO:
Automatinis režimas.
Siurblys paleidžiamas ir sustabdomas
pagal signalą iš lygio jutiklio.
Maitinimo
Žaliai šviečiantis indikatorius nurodo,
būsenos
kad elektros maitinimas yra įjungtas.
rodymas
Raudona ir žalia šviesa nurodo
Siurblio
siurblio būseną:
būsenos
Žalia: siurblys dirba.
rodymas
Raudona: siurblio sutrikimas.
Raudonas indikatorius, nurodantis
Aukšto lygio aukštą vandens lygį. Indikatorius
aliarmas užsidega, jie lygio jutiklis surinkimo
bake matuoja per aukštą lygį.
Raudonas indikatorius, nurodantis
Fazių
neteisingą fazių eiliškumą (trifazių
eiliškumo
siurblių atveju). Kaip pakeisti fazių
sutrikimas
eiliškumą, parodyta 8 pav.
Jutiklio Raudonas indikatorius nurodontis,
sutrikimo kad jungtis su lygio jutikliu yra
aliarmas pažeista arba jos nėra.
Išorinis lygio Raudonas indikatorius nurodo
aliarmas aliarmą iš išorinio lygio daviklio.
Geltonas indikatorius nurodo, kad jau
Laikas atlikti laikas atlikti techninę priežiūrą.
techninę Šią funkciją galima įjungti ir išjungti
priežiūrą DIP jungikliu. Gamyklinis nustatymas
yra vieneri metai, pagal EN 12056-4.
Aprašymas
8 pav. Trifazio valdiklio fazių keitimas fazių inverteriu
