5. Ligação da tubagem de descarga.
Instale uma válvula de seccionamento entre a válvula de
retenção e o tubo de ligação flexível fornecido, DN 100
(diâmetro interno 110 mm). Pode ser assegurada uma ligação
flexível se for deixada uma distância de aprox. 5 cm entre as
extremidades da tubagem de aspiração, descarga e purga e
os orifícios da estação elevatória.

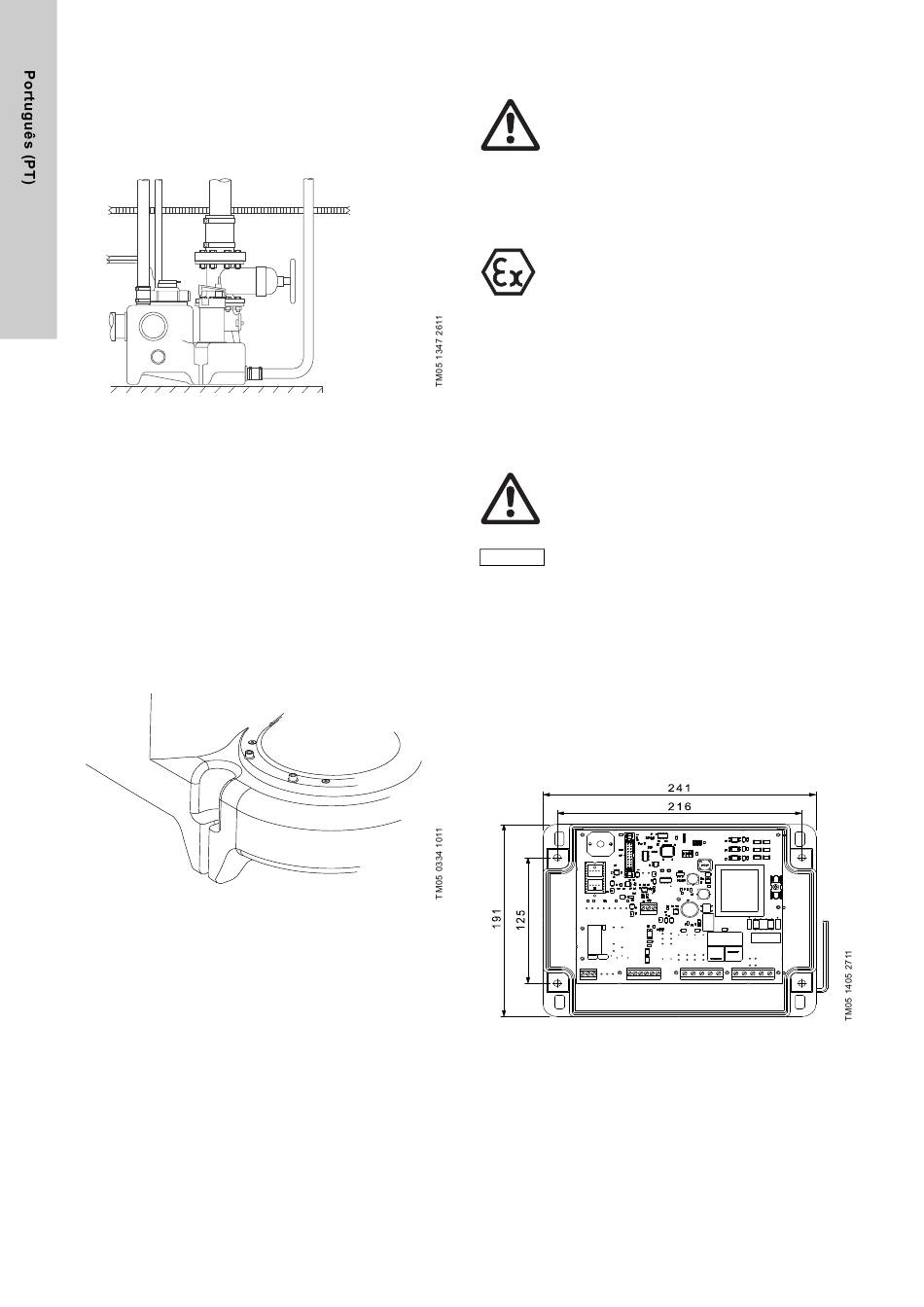

Fig. 13 Válvula de seccionamento em cima da válvula de
retenção
6. Ligação da tubagem de purga.
O orifício de purga DN 50 no topo de depósito está aberto.
Ligue a tubagem de purga ao orifício de purga através de
uma peça de ligação flexível. A descarga da tubagem de
purga deve ser efectuada para o exterior, acima do telhado,
e de acordo com as regulamentações locais. Pode ser asse-
gurada uma ligação flexível se for deixada uma distância de
aprox. 3 cm entre a extremidade da tubagem de purga e o ori-
fício de purga.
7. Ligação da bomba de diafragma (opcional).
Instale a bomba de diafragma no lado de descarga.
Para facilitar a assistência à bomba de diafragma, reco-
menda-se a instalação de uma válvula de seccionamento de
1½" no orifício do depósito.
8. Fixação do depósito ao chão.
Fig. 14 Ponto de fixação do depósito ao chão
358
7. Instalação do controlador LC 220
Aviso
Antes de efectuar quaisquer ligações no LC 220
ou operações na bomba, poço, etc., certifique-se
de que a alimentação está desligada e de que não
pode ser ligada inadvertidamente.
A instalação tem de ser efectuada por técnicos autorizados em
conformidade com as regulamentações locais.
7.1 Localização
Aviso
Não instale o controlador LC 220 em zonas de
perigo de explosão.
O LC 220 pode ser instalado a uma temperatura ambiente entre
0 °C e +40 °C.
Classe de protecção: IP56.
Instale o controlador o mais perto possível da estação elevatória.
Quando instalado no exterior, o LC 220 deve ser colocado num
alpendre de protecção ou num armário. O LC 220 não deve ser
exposto à luz solar directa.
7.2 Instalação mecânica
Aviso
Ao efectuar os orifícios, tenha atenção para não
danificar quaisquer cabos ou tubagens de água e
de gás. Garanta uma instalação segura.
O LC 220 pode ser montado sem retirar a tampa
Nota
dianteira.
Proceda do seguinte modo:
• Monte o LC 220 numa parede plana.
• Monte o LC 220 com as entradas do cabo a apontar para
baixo (as entradas do cabo adicionais, se necessárias,
têm de ser instaladas na chapa na parte inferior do quadro).
• Fixe o LC 220 com quatro parafusos nos orifícios de monta-
gem na chapa da parte de trás do quadro. Faça os furos para
os orifícios de montagem com um perfurador de 6 mm, utili-
zando o modelo de perfuração fornecido com o controlador.
Coloque os parafusos nos orifícios de montagem e aperte-os
bem. Coloque as tampas de plástico.
Fig. 15 Montagem do controlador na parede
