7.3 Elektriskais savienojums

Brīdinājums
LC 220 jāsavieno, ievērojot noteikumus un
standartus, kas attiecas uz konkrēto lietojumu.
Brīdinājums
Pirms vāka atvēršanas jāizslēdz energoapgāde.
Darba spriegums un frekvence ir norādīti regulatora pases datu
plāksnītē. Jāpārliecinās, ka regulators ir piemērots
elektroapgādei, ko paredzēts izmantot.
Visiem kabeļiem/vadiem jāiet caur kabeļa ievadiem un
blīvējumiem (IP65).
Energoapgādes ligzdai jāatrodas korpusa tuvumā, jo regulatoram
ir 1,5 m garš kabelis, "Schuko" spraudnis vienfāzes sūknim un
CEE spraudnis trīsfāžu sūknim.
Maksimālais rezerves drošinātājs ir norādīts regulatora pases
datu plāksnītē.
Jāuzstāda ārējs līnijas kontaktors, ja tā ir paredzēts valstī spēkā
esošajos noteikumos.
7.4 LC 220 iestatīšana
Regulatoram LC 220 ir 4 kontaktu mikropārslēgs DIP korpusā.
Sk. 16. ilustrācijā.
Lai veiktu iestatīšanu, jāatver korpusa vāciņš, izmantojot
tapveida savienojuma fiksatorus. Kreisās puses fiksatoriem ir
šarnīru virtene.
Iestatīšanas laikā regulatoram jābūt izslēgtam
vismaz 10 sekundes, lai pēc DIP pārslēga
Piezīme
iestatījuma maiņas nodrošinātu pareizu
konfigurāciju ieslēgšanas periodā.
DIP pārslēgam ir šādas funkcijas:
• ieslēgšanas līmeņa iestatīšana (slēdzis 1).
Izgatavotājuzņēmumā veiktais iestatījums ir ievadam 250 mm
augstumā virs grīdas, lai iegūtu augstāko tvertnes efektīvo
tilpumu. Klozetpodiem, kas ir uzstādīti uz grīdas, iestatījums
jāmaina uz 180 mm. Ieslēgšanas un izslēgšanas līmeņi
noregulēsies automātiski;
• automātiskas avārijsignalizācijas atiestatīšanas izvēle
(2. slēdzis)
• tehniskās apkopes intervāla izvēle (3. slēdzis)
• sensora izvēle (4. slēdzis).
DIP pārslēga izgatavotājuzņēmuma iestatījums ir parādīts
16. ilustrācijā.
Katru DIP pārslēga atsevišķo slēdzi (1 līdz 4) var iestatīt izslēgtā
(OFF) vai ieslēgtā (ON) pozīcijā.
Mainot DIP pārslēga iestatījumu, regulators jāizslēdz uz vismaz
10 sekundēm!
Pārslēgi no 1 līdz 4 jāiestata šādi:
• 1. slēdzis (ieslēgšanas līmenis):
Poz. Apraksts
Sūknis ieslēdzas, kad līmenis savācējtvertnē sasniedz
ON
250 mm.
Sūknis ieslēdzas, kad līmenis savācējtvertnē sasniedz
OFF
180 mm.
• 2. slēdzis (automātiska avārijsignalizācijas atiestatīšana):
Poz. Apraksts
Bojājuma indikācija tiks atiestatīta pēc tam, kad
bojājums būs pazudis, tas nozīmē, ka indikatora
ON kontrollampiņas tiks izslēgtas un avārijas signāli
raidīšanai uz ārējām avārijsignalizācijas ierīcēm un
iebūvēto zummeru būs dezaktivēti.
Avārijas signāls jāatiestata manuāli, pagriežot
OFF
selektorslēdzi pozīcijā "0".
246
• 3. slēdzis (tehniskās apkopes intervāls):
Poz. Apraksts
Ir aktivizēta funkcija, lai atgādinātu, ka ir pienācis laiks
veikt tehnisko apkopi. Kad būs pienācis laiks veikt
ON tehnisko apkopi, degs dzeltenas krāsas indikatora
kontrollampiņa. Tehniskās apkopes intervāls ir 1 gads
(fiksēta vērtība).
Ir dezaktivēta funkcija, lai atgādinātu, ka ir pienācis
OFF
laiks veikt tehnisko apkopi.
• 4. slēdzis: (sensora izvēle):
Poz. Apraksts
ON Analogais spiediena sensors.
OFF Ultraskaņas sensors (iestatīts).

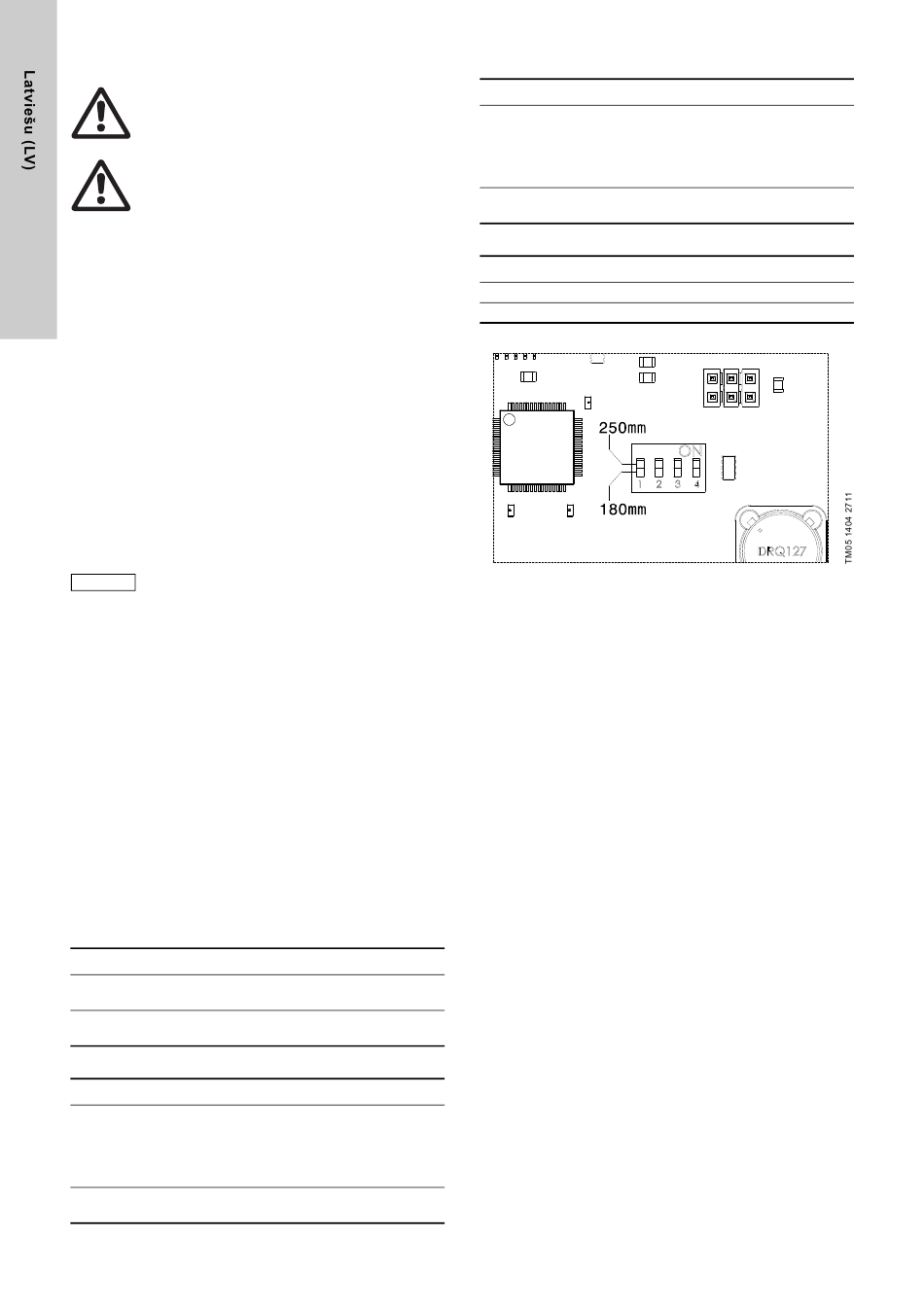

16. ilustr. Mikropārslēgs DIP korpusā
