8.3 Podłączenie elektryczne
Ostrzeżenie
Instalację elektryczną sterownika LC 220 należy
wykonać zgodnie z przepisami i normami
obowiązującymi dla danego zastosowania.
Ostrzeżenie
Przed otwarciem pokrywy należy odłączyć
napięcie sieciowe.
Napięcie robocze i częstotliwość są podane na tabliczce
znamionowej sterownika. Sprawdź zgodność parametrów
sterownika z parametrami elektrycznej sieci zasilającej.
Wszystkie przewody muszą być wprowadzone do sterownika
przez dławiki z uszczelkami (IP65).
Gniazdo sieciowe musi znajdować się blisko sterownika,
ponieważ jest on dostarczany z przewodem 1,5 m z tyczką
Schuko (zasilanie 1-fazowe) wzgl. z wtyczką CEE
(zasilanie 3-fazowe).
Maksymalna wartość bezpiecznika jest podana na tabliczce
znamionowej sterownika.
Jeśli miejscowe przepisy tego wymagają, to należy zainstalować
zewnętrzny odłącznik sieci zasilającej.
8.4 Nastawianie sterownika LC 220
Sterownik LC 220 jest wyposażony w 4-sekcyjny przełącznik DIP.
Patrz rys. 16.
W celu wykonania nastawień należy otworzyć obudowę z
czterema uchwytami bagnetowymi. Zamki po lewej stronie są
połączone z zawiasem.
Po zmianie nastawień przełącznika DIP sterownik
musi zostać odłączony od zasilania na co
najmniej 10 sekund dla zapewnienia aktywowania
RADA
prawidłowej konfiguracji przy ponownym
włączeniu.
Funkcje przełącznika DIP:
• nastawianie poziomu załączania (sekcja 1). Jest on fabrycznie
nastawiony na wlot 250 mm nad posadzką i odpowiada
największej efektywnej pojemności zbiornika. W przypadku
przyłączania stojącej muszli WC to nastawienie należy
zmienić na 180 mm. Poziom wyłączania jest wybierany
automatycznie.
• nastawianie automatycznego kasowania komunikatów
alarmowych (sekcja 2)
• nastawianie interwału serwisowego (sekcja 3),
• Wybór czujnika (przełącznik 4)
Fabryczne nastawienia przełącznika DIP przedstawiono na
rys. 16.
Sekcje przełącznika DIP (1-4) można nastawiać w położenia OFF
i ON.
Po zmianie nastawień przełącznika DIP konieczne jest
wyłączenie sterownika na co najmniej 10 s!
Nastaw odpowiednio sekcje 1-4:
• Sekcja 1 (poziom załączania)
Poz. Opis
Pompa włącza się, kiedy ciecz w zbiorniku osiągnie
ON
poziom 250 mm.
Pompa włącza się, kiedy ciecz w zbiorniku osiągnie
OFF
poziom 180 mm.
340
• Sekcja 2
(automatyczne kasowanie komunikatów alarmowych):
Poz. Opis
Komunikat alarmowy jest kasowany, kiedy przyczyna
alarmu zaniknie, tzn. wskaźnik zakłócenia gaśnie, a
ON
sygnały do sygnalizatorów zewnętrznych i brzęczyka w
sterowniku są wyłączane.
Komunikaty alarmowe kasuje się ręcznie przez
OFF
ustawienie przełącznika sterownika w położenie "O".
• Sekcja 3 (interwał serwisowy):
Poz. Opis
Funkcja informowania o upływie interwału serwisowego
jest aktywna. Żółty wskaźnik zacznie świecić, kiedy
ON
przyjdzie czas na konserwację. Interwał serwisowy
wynosi 1 rok (wartość stała).
Funkcja informowania o upływie interwału serwisowego
OFF
jest nieaktywna.
• Sekcja 4: (wybór czujnika):
Poz. Opis
ON Analogowy czujnik ciśnienia.
OFF Czujnik ultradźwiękowy (nastawienie fabryczne)

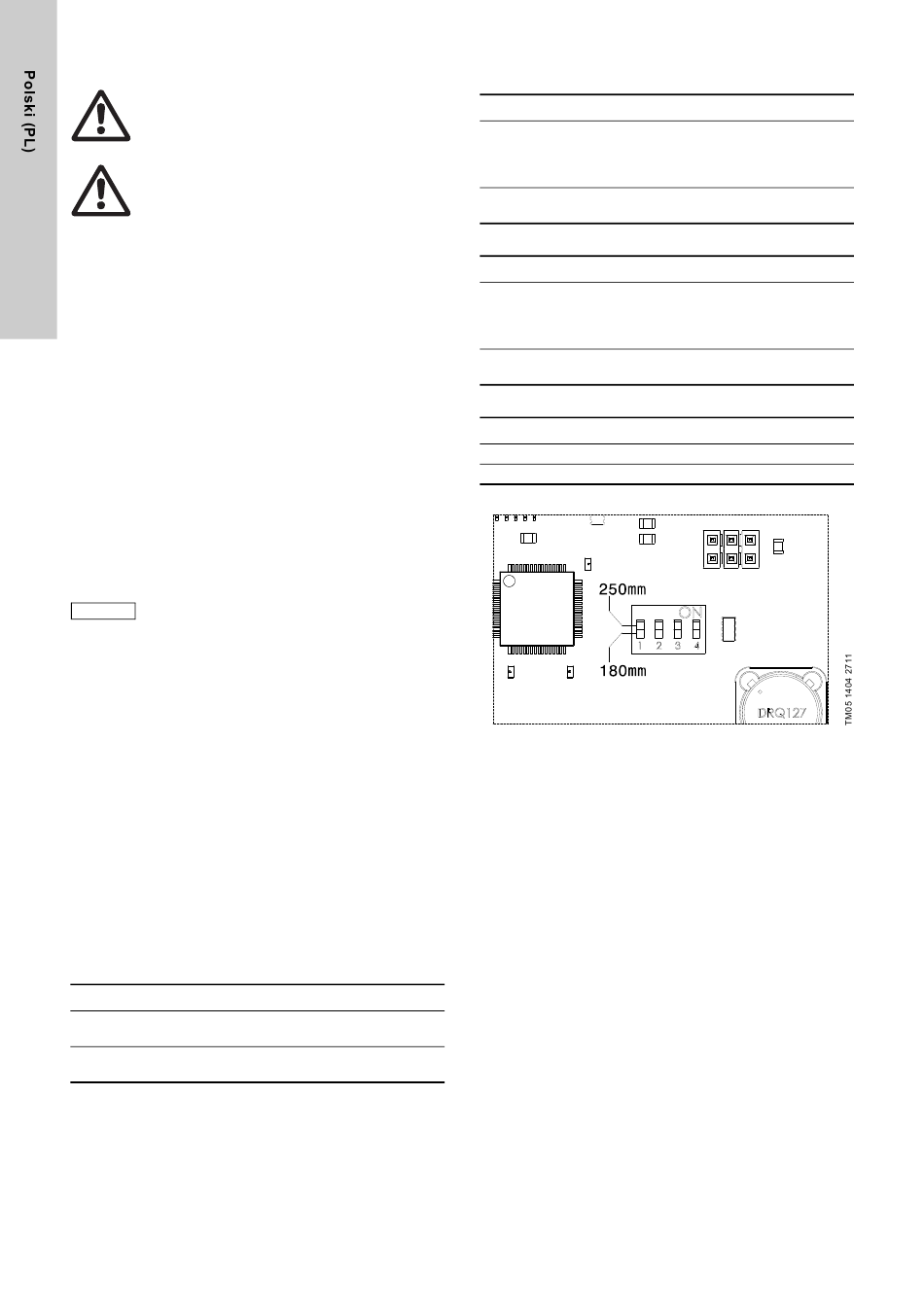

Rys. 16 Przełącznik DIP
