5.2.1 Konstruktion
LC 220-niveaustyringen har de nødvendige komponenter,
såsom relæer og et betjeningspanel med signallamper til visning
af driftsbetingelser og fejlmeldinger. Derudover har den en
niveauindgang som aktiveres direkte via trykrøret i opsamlings-
beholderen. Endelig har den klemmer til strømforsyning, pumpe-
tilslutning og en signaludgang til fælles alarm.
Frontpladen er lukket med fire bajonetlukninger der skal drejes en
kvart omgang for at låse. På venstre side er låsene forlænget og
forbundet til styreskabets bund med hængselsnore.
5.2.2 Betjeningselementer og signallamper
Tabellen nedenfor beskriver hvordan de forskellige betjeningsele-
menter og signallamper fungerer:
Element Funktion
Vælg driftsform vha.
START-STOP-AUTO-omskifteren som
har tre forskellige positioner:
POS I:
Starter pumpen manuelt.
POS O:
Valg af
• Stopper pumpen manuelt
driftsform
• Afstiller alarmmeldinger.
POS AUTO:
Automatisk drift. Pumpen starter og
stopper i henhold til signalet fra
niveausensoren.
Melding om
status for Grøn signallampe som angiver at
strømforsy- strømforsyningen er tændt.
ning
Røde og grønne signallamper som
Melding om
angiver pumpestatus:
pumpesta-
Grøn: Pumpen kører.
tus
Rød: Fejl på pumpen.
Rød signallampe som angiver høj
Høj- vandstand. Dioden lyser op hvis
vandsalarm niveausensoren måler et vist niveau i
opsamlingsbeholderen.
Rød signallampe, viser fasefølgefejl
Fasefølge-
(3-fasede pumper). Skift fasefølgen
fejl:
ved at følge vejledningen i fig. 8.
Rød signallampe som angiver fejl i
Alarm for
eller manglende forbindelse til niveau-
sensorfejl
sensor.
Ekstern Rød signallampe som angiver alarm
niveaualarm fra en ekstern niveauafbryder.
Gul signallampe som angiver at det er
Angivelse af tid til service. Denne funktion kan slås
at det er tid til og fra med DIP-switchen.
til service Fabriksindstillingen er et år i henhold
til EN 12056-4.
Beskrivelse

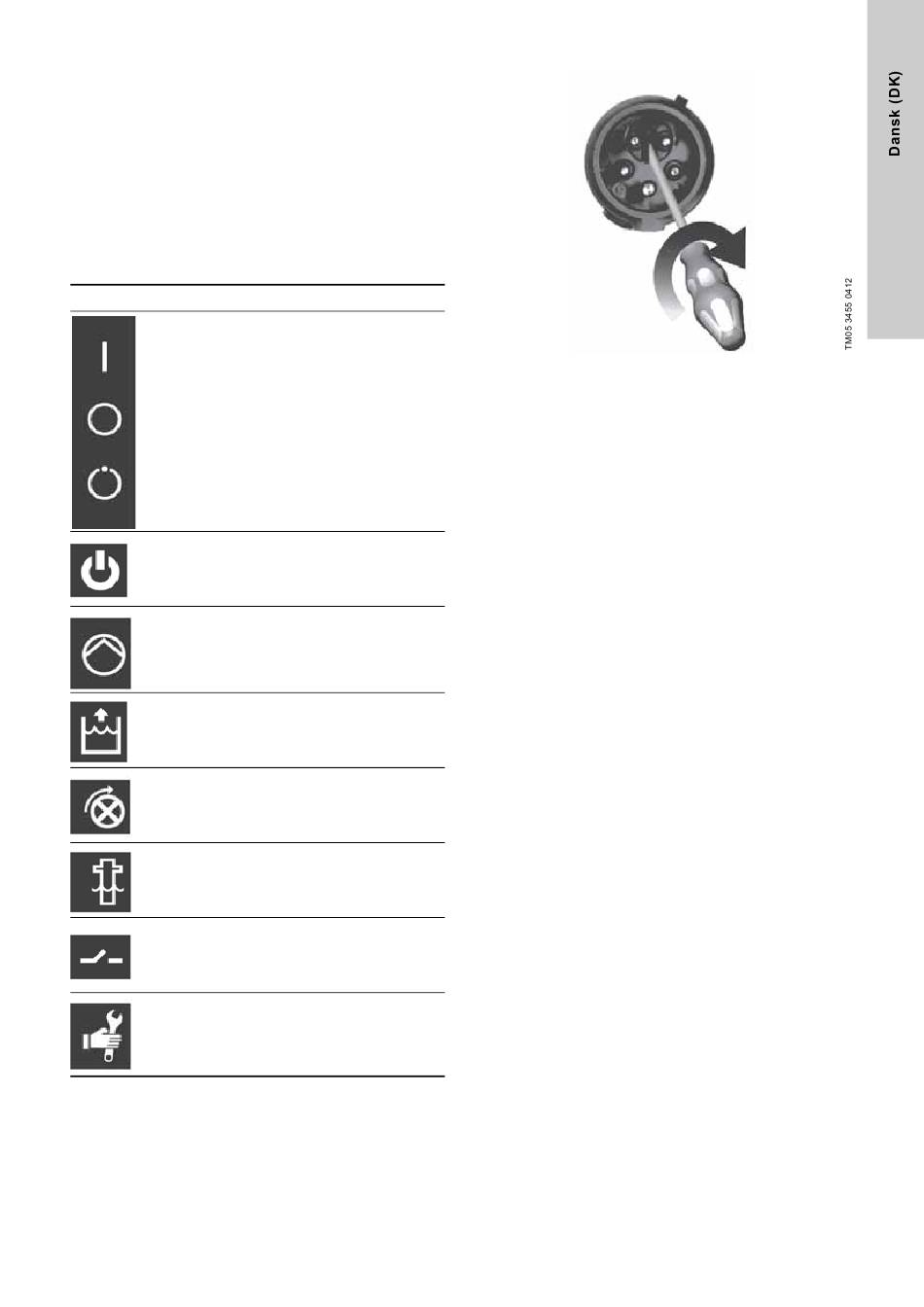

Fig. 8 Ombytning af faser i en 3-faset styring med faseven-
der
