6.2 LC 220 krmilnik
Krmilna stikala črpalk Multilift MSS se vklopijo in izklopijo glede
na nivo tekočine merjeno z piezoresistive, analognim nivojskim
senzorjem. Ko je dosežena raven zagona, se črpalka zažene, ko
pa se nivo tekočine spusti na nivo izklopa, krmilnik izklopi
črpalko. Alarm bo označen v primeru visokega nivoja vode v
posodi, odpovedi senzorja itd.

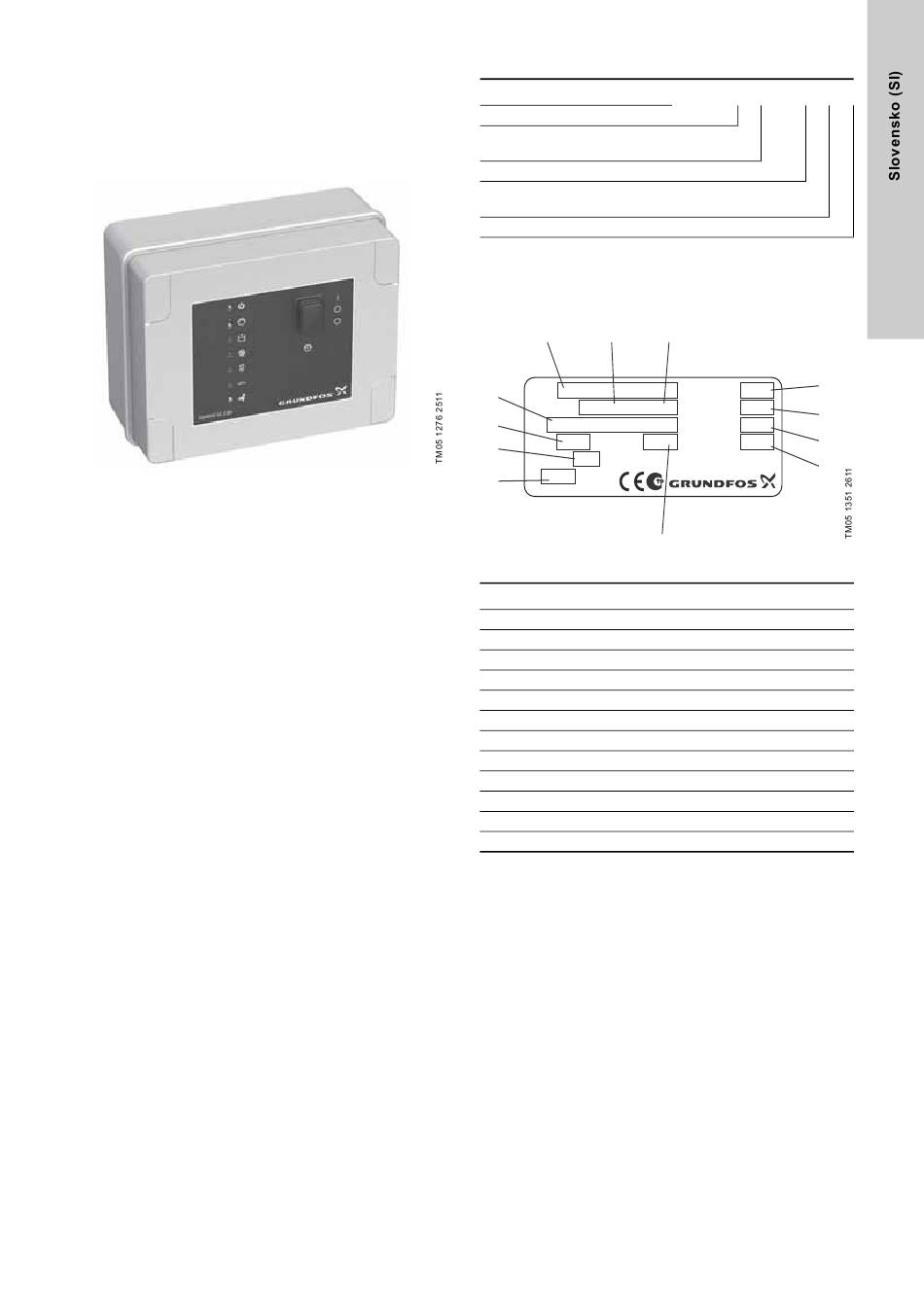

Slika 6 LC 220 krmilna enota za Multilift MSS
LC 220 krmilnik ima naslednje funkcije:
• vklop/izklop nadzora nad eno črpalko za odpadne vode na
podlagi stalnega signala iz piezoresistive analognega
nivojskega senzorja
• samodejni preizkusi v daljših obdobjih neaktivnosti
(24 ur po zadnjem delovanju)
• akumulatorsko napajanje ob okvari omrežnega napajanja
(dodatek)
• nastavitev samodejne ponastavitve alarma (preko DIP stikala)
• izbira med dvema vhodnima ravnema (preko DIP stikala)
• indikacija delovanja o:
- prižgana
- črpalka obratuje
- čas za servis / vzdrževanje (izbira z DIP stikalom).
• alarmno sporočilo:
- previsoka raven tekočine, ki sproži alarm na visoki ravni
- narobna faza ali faza zaznavanja zaporedja za trifazne
črpalke
- napaka senzorja
- zunanja raven alarma
- nadzor delovanja.
Standardno ima LC 220 krmilnik en alarmni izhodni signal za
skupni alarm in tri vhode signala za povezavo na piezoresistive
senzor, dodatno plovno stikalo, ki deluje kot rezerva analognih
senzorjev, in dodatno nivojsko stikalo za zaznavanje poplav zunaj
Multilist MSS. Črpalne postaje so pogosto nameščene v
zbiralniku olja znotraj kleti - najnižji točki stavbe. V primeru npr.
podtalnice ali vode iz počene cevi, se bo alarm sprožil preko
krmilnika. Če je raven tekočine v zbiralniku olja preko visoke
ravni, bo ustrezen LED alarm vklopljen in vgrajeni brenčač se bo
aktiviral.
Baterijo (dodatna oprema) lahko namestite tako, da aktivira
zvočni alarm (brenčalo). Brenčalo bo aktivno, dokler obstaja
napaka, saj ga ni mogoče ponastaviti.
V primeru območnega izpada električnega napajanja se lahko za
posredovanje alarmnega signala v prostor za krmiljenje z
zunanjim virom energije uporabi skupni izhod za alarm, ki je
preklopni kontakt brez potenciala.
Za dodatne posodobitve in nastavitve lahko vzpostavite povezavo
z računalniškim orodjem.
Poleg tega se lahko prebere dnevnik zadnjih 20 napak, pa tudi
števila vklopov in obratovalnih ur (dodatna oprema).
Vnesite kodo, LC 220 krmilnik
Primer
LC 220 = tip krmilnik
1 = krmilnik ene črpalke
2 = krmilnik dveh črpalk
Napetost [V]
1 = enofazni
3 = trifazna
Navečji delovni tok na črpalko [A]
Napisna ploščica, LC 220 krmilnik
Vrsto krmilnika, uporabljeno napetost itd. so navedeni na tipski
oznaki na tipski ploščici, ki je nameščena na stranskem delu
krmilne omarice.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P
Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
Slika 7 Primer tipske ploščice LC 220
Poz. Opis
1 Tipska oznaka
2 Številka proizvoda
3 Številka različice
4 Nazivna napetost
5 Poraba energije
6 Največja velikost varovalke
7 Teža
8 Najvišji vhodni tok črpalke
9 Teden in leto izdelave
10 Serijska številka
11 Največja napetost kontaktorja
12 Največji tok kontaktorja
LC 220 .1 .230 .1
3
9
1226
P.c.
Serial No. 8888
10
V 250V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
