Grundfos Multilift MSS Montage- Und Betriebsanleitung Seite 502

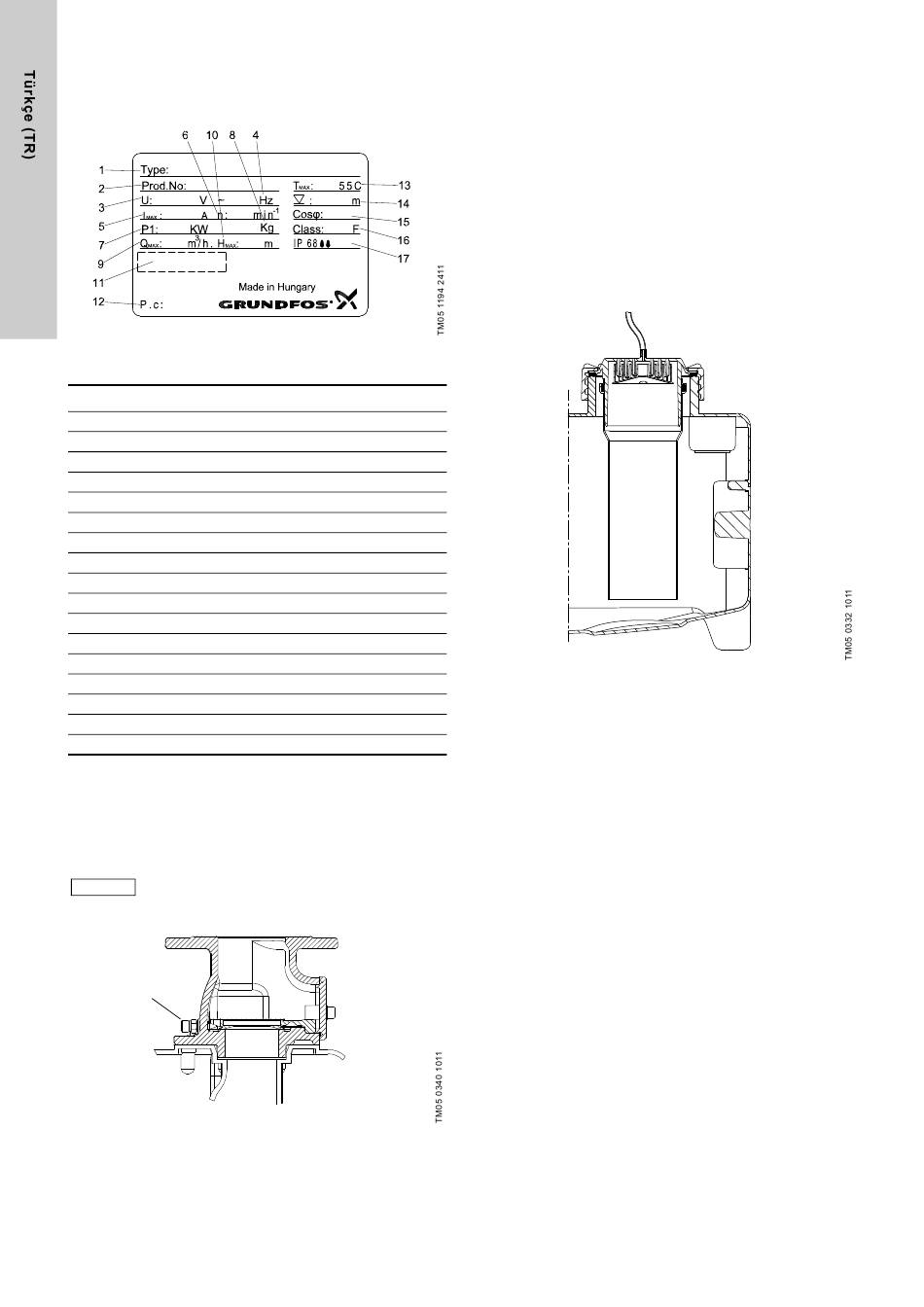

Etiket, pompa
Etiket pompanın üzerinde bulunmaktadır.
Şekil 3 Etiket, pompa
Sıra Açıklama
1 Tip tanımlaması
2 Ürün numarası
3 Nominal voltaj
4 Frekans
5 Nominal akım
6 Nominal hız
7 Nominal güç girişi
8 Ağırlık
9 Maksimum debi
10 Maksimum basma yüksekliği
11 Onaylar
12 Üretim haftası, yılı ve günü
13 Maksimum sıvı sıcaklığı
14 Maksimum montaj derinliği
15 Güç faktörü
16 İzolasyon sınıfı
17 Muhafaza sınıfı
5.1.3 Çek valf
DN 80 çek valf, bakım veya onarım için basma borusunun tahliye
edilmesi amacıyla dahili subap kapağını kaldırmak için bir tahliye
vidasına sahiptir. Valf, EN12050-4 standardına göre tasarlanmış
ve test edilmiştir. Bkz. şek. 4.
Tahliye vidasını çevirmeden önce kilit somununu
Not
biraz gevşetin.
Tahliye
vidası
Şekil 4 Çek valf
502
5.1.4 Seviye sensörü
Kontrolöre yerleştirilen piezo dirençli basınç sensörü bir hortum
vasıtasıyla tank içindeki basınç borusuna bağlıdır. Hortumun
bağlandığı vidalı kapak bir yoğunlaştırma tuzağına ve bir DN 100
boru bağlantısına sahiptir. Bu basınç borusu, tankın içine uzanır.
Yükselen sıvı seviyesi, basınç borusu ve hortum içindeki havayı
sıkıştırır ve piezo dirençli sensör değişen basıncı bir analog
sinyale dönüştürür. Kontrol kutusu, pompayı çalıştırmak ve
durdurmak ve yüksek su seviyesi alarmını belirtmek için analog
sinyali kullanır. Basınç borusu, vidalı kapak altında sabitlenmiştir
ve bakım, servis ve tüpün içini temizlemek amacıyla sökülebilir.
O-ring sızdırmazlık garantisi verir.
Hortum 4 veya 10 m uzunluklarda sağlanmaktadır. Hortum,
kontrolöre bağlanmalıdır.
Şekil 5 Hortumlu vidalı kapak, DN 100 boru ve
yoğunlaştırma tuzağı
