5.2 LC 220-styring

Niveaustyringen starter og stopper MSS Multilift-pumpen i forhold
til væskeniveauet som måles af den analoge piezoresistive
niveausensor. Når startniveauet nås, starter pumpen, og når
væskeniveauet er blevet sænket til stopniveau, bliver pumpen
stoppet af styringen. I tilfælde af højt væskeniveau i beholderen
eller sensorfejl mv., vil der blive angivet alarm.

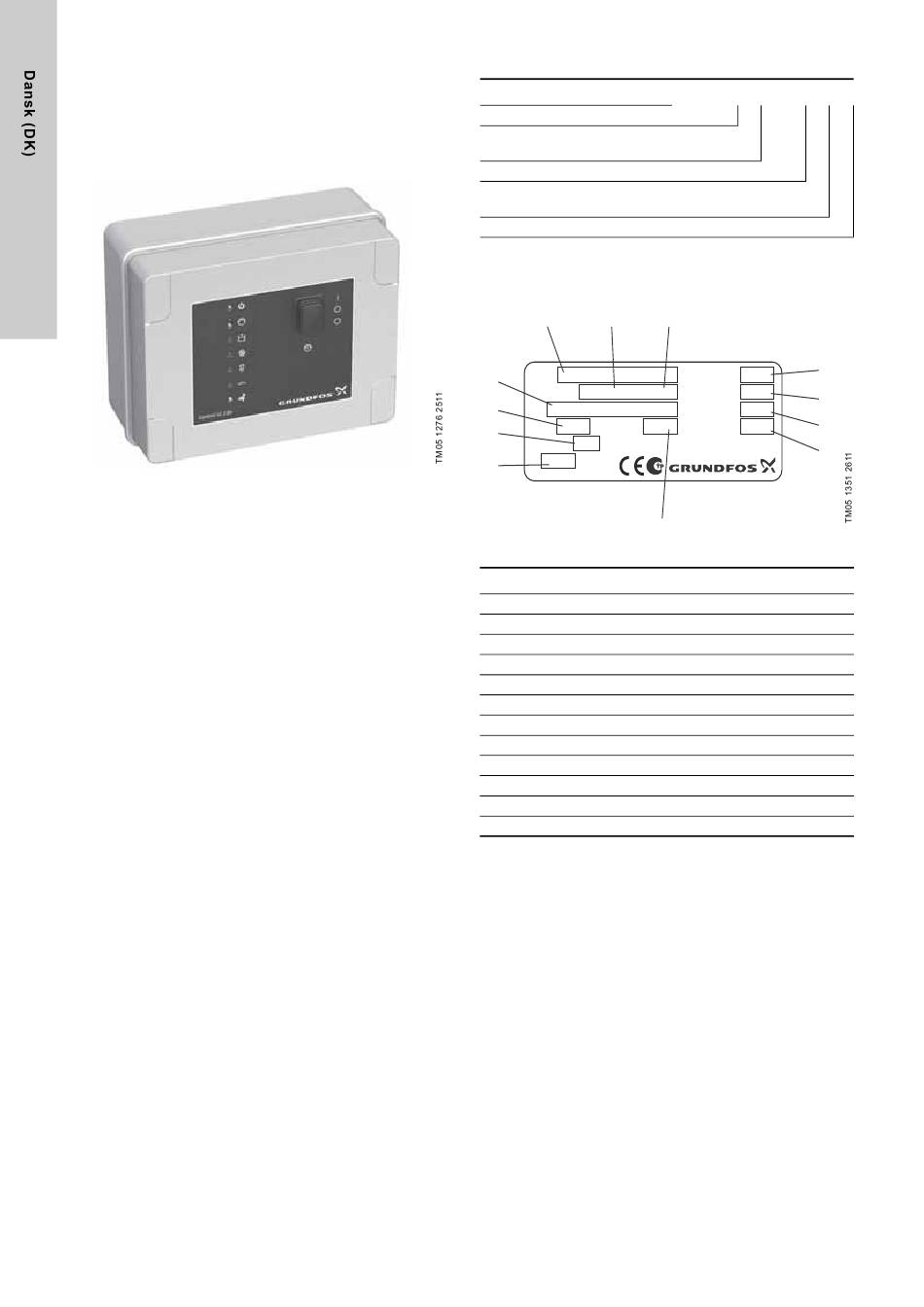

Fig. 6 LC 220-styring til Multilift MSS
LC 220-styringen har følgende funktioner:
• start/stop-styring af én spildevandspumpe på basis af et konti-
nuerligt signal fra en analog piezoresistiv niveausensor
• automatisk testkørsel under lange stilstandsperioder
(24 timer efter seneste kørsel)
• batteri-backup i tilfælde af netspændingsfejl (tilbehør)
• valg af automatisk alarmafstilling (via DIP-switch)
• valg mellem to indløbsniveauer (via DIP-switch)
• driftsmelding af:
- at strømmen er sluttet
- pumpe kører
- at det er tid til service/vedligeholdelse
(vælges via DIP-switch).
• alarmmelding i tilfælde af:
- for højt væskeniveau, som udløser højvandsalarm
- registrering af forkert fasefølge for 3-fasede pumper
- sensorfejl
- ekstern niveaualarm
- overvågning af driftstid.
Som standard har LC 220 en alarmudgang til fælles alarm og tre
signalindgange til tilslutning af den piezoresistive sensor, en eks-
tra svømmerafbryder der fungerer som reserve for de analoge
sensorer, og en ekstra niveauafbryder til at registrere oversvøm-
melse uden for Multilift MSS. Beholderanlæg er ofte installeret i
en samlebrønd i kælderen på det laveste punkt i bygningen.
Hvis der fx strømmer grundvand ind eller hvis et rør springer,
vil styringen give alarmmelding. Hvis væskeniveauet i samlebrøn-
den stiger over højvandsalarmniveauet, lyser den dertil svarende
diode og den indbyggede brummer bliver aktiveret.
Der kan monteres et batteri (tilbehør) til at aktivere en brummer.
Brummeren forbliver aktiv, så længe fejlen ikke er afhjulpet.
Den kan ikke nulstilles.
I tilfælde af strømsvigt kan fællesalarmen, som er en potentialfri
skiftekontakt, bruges til ved hjælp af en ekstern strømkilde at
videresende alarmsignalet til et kontrolrum.
Der kan tilsluttes PC Tool for at foretage opdateringer og andre
justeringer.
Endvidere er det muligt at udlæse de seneste 20 fejl samt antal
starter og driftstimer (tilbehør).
72
Typenøgle, LC 220-styring
Eksempel
LC 220 = styringstype
1 = 1-pumpestyring
2 = 2-pumpestyring
Spænding [V]
1 = 1-faset
3 = 3-faset
Maks. driftsstrøm pr. pumpe [A]
Typeskilt, LC 220-styring
Styringstype, spændingsvariant, m.m., fremgår af typebetegnel-
sen på typeskiltet der er placeret på siden af styreskabet.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P
Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
Fig. 7 Eksempel på et typeskilt for LC 220
Pos. Beskrivelse
1 Typebetegnelse
2 Produktnummer
3 Versionsnummer
4 Mærkespænding
5 Effektforbrug
6 Maks. forsikring
7 Vægt
8 Maks. optagen pumpestrøm
9 Produktionsår og -uge
10 Serienummer
11 Maks. spænding ved kontaktor
12 Maks. strøm ved kontaktor
LC 220 .1 .230 .1
3
9
1226
P.c.
Serial No. 8888
10
250V
V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
.8
