5. Descrição do produto
As estações elevatórias Multilift MSS são descritas nas seguintes
secções:
• Secção 5.1 Estação elevatória, descreve a estação elevatória
com o depósito de recolha, a bomba, a válvula de retenção e
o sensor de nível
• Secção 5.2 Controlador LC 220, descreve o controlador,
bem como as respectivas funções.
A partir da secção 6. Instalação da estação elevatória, os compo-
nentes referidos acima são descritos como uma unidade.
5.1 Estação elevatória
As estações elevatórias Multilift MSS da Grundfos são fornecidas
em unidades completas com bombas submersíveis monofásicas
ou trifásicas ligadas ao controlador LC 220, incorporando um
sensor de nível.
Código de identificação, estação elevatória
Exemplo
Estação elevatória Multilift
SS = uma bomba
Potência, P / 100 [W]
2
1 = motor monofásico
3 = motor trifásico
2 = motor de 2 pólos
4 = motor de 4 pólos
Chapa de características, estação elevatória

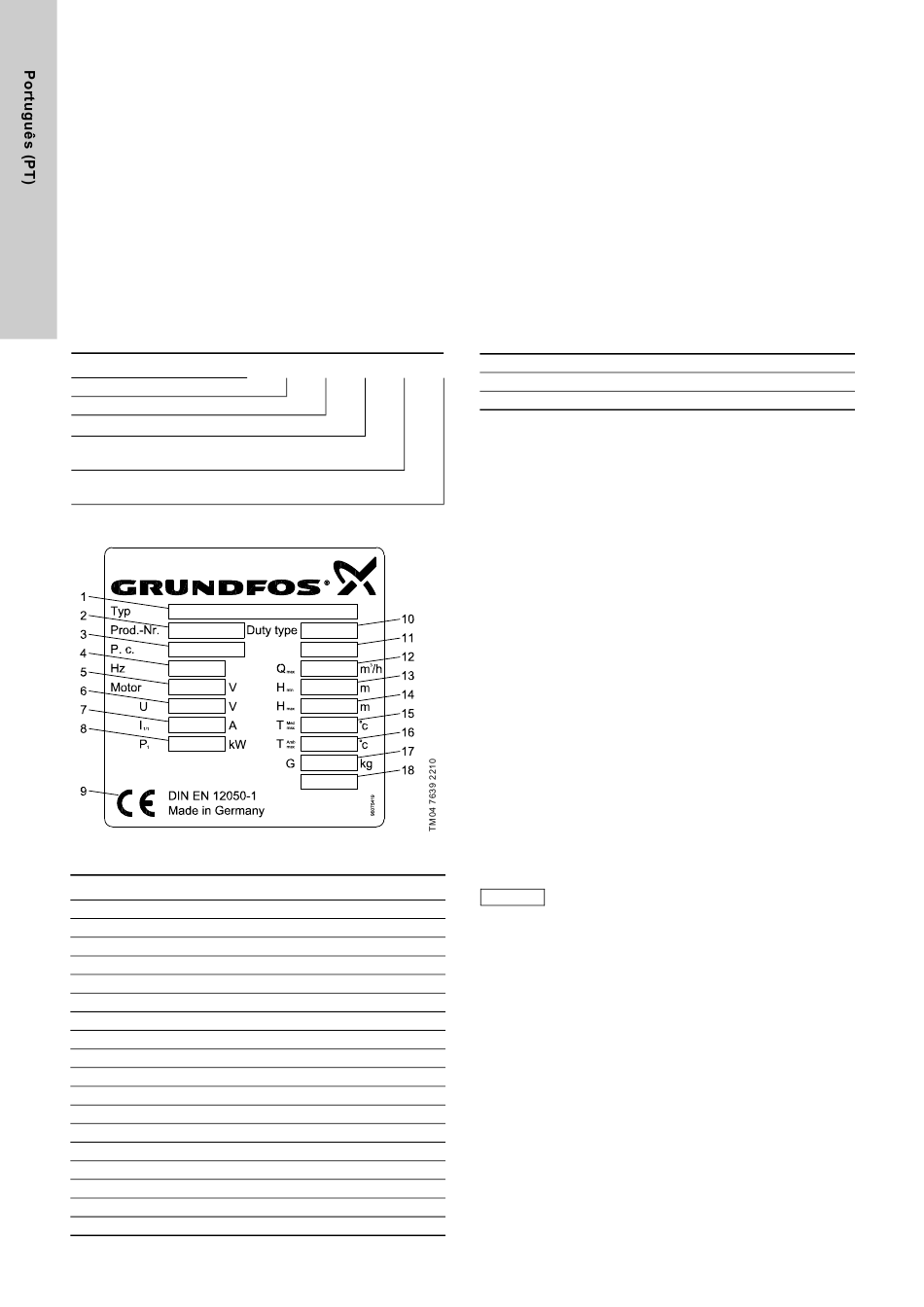

Fig. 2 Chapa de características, estação elevatória
Pos. Descrição
1 Designação do tipo
2 Código
3 Código de fabrico (ano/semana)
4 Frequência [Hz]
5 Número de fases + tensão [V]
6 Tensão [V]
7 Corrente com carga total [A]
8 Potência absorvida pelo motor P1 [kW]
9 Aprovação CE
10 Tipo de funcionamento
11 Número de série
3
12 Caudal máximo [m /h]
13 Altura manométrica mínima [m]
14 Altura manométrica máxima [m]
15 Temperatura máxima do líquido [°C]
16 Temperatura ambiente máxima [°C]
17 Peso [kg]
18 Em branco
350
M SS .11 .3 .2
5.1.1 Depósito de recolha
O depósito de recolha pressurizado e com isolamento de gás e
odores é fabricado em polietileno (PE) resistente às águas resi-
duais e tem todas as entradas necessárias para a ligação das
tubagens de aspiração, de descarga, de purga e uma bomba de
diafragma com accionamento manual, que se encontra disponí-
vel como acessório.
Assim, o depósito de recolha disponibiliza cinco entradas hori-
zontais na traseira e nas partes laterais do depósito (4 x DN 100
e 1 x DN 50) e duas ligações de entradas verticais no topo do
depósito (1 x DN 100 e 1 x DN 50). As entradas laterais e trasei-
ras encontram-se a 180 e 250 mm acima do chão, para ligação
directa a uma sanita de suspensão ou de chão, de acordo com
EN 33 e EN 37. É possível ligar outras aplicações sanitárias às
outras entradas.
O volume do depósito e o volume útil (volume entre o arranque e
a paragem) do depósito de recolha estão indicados na tabela
seguinte:
Nível de entrada [mm]
Volume total do depósito [l]
Volume útil do depósito [l]
A configuração para o nível de entrada relevante pode ser feita
através de um interruptor DIP no quadro eléctrico do controlador.
Consulte a secção 7.4 Configuração do LC 220.
O nível de entrada configurado de fábrica é 250 mm acima do
chão.
Para minimizar a sedimentação, o fundo do depósito é chanfrado
para conduzir as águas residuais até à bomba.
5.1.2 Bomba
O impulsor da bomba foi concebido como impulsor vortex de pas-
sagem livre de caudal, o que garante um rendimento pratica-
mente inalterável durante toda a vida útil da bomba. Consulte as
curvas de bomba na secção 11.3 Curvas características.
Todas as peças em contacto com o líquido bombeado são fabri-
cadas em aço inoxidável. A bomba dispõe de um empanque
mecânico.
Consulte mais características técnicas na secção
11. Características técnicas.
Os motores monofásicos têm condensadores de funcionamento.
Os motores monofásicos e trifásicos estão protegidos por um
interruptor térmico nos enrolamentos e um disjuntor diferencial
térmico adicional para desligar o motor em caso de sobrecarga.
Motores trifásicos:
Caso a sequência de fases esteja incorrecta, o controlador indica
uma avaria e impede o arranque da bomba. Para corrigir a
sequência de fases, consulte a secção 5.2.2 Elementos de con-
trolo e indicadores luminosos e a fig. 8.
Em caso de sobrecarga do motor, este pára auto-
maticamente.
Nota
Depois de arrefecer até à temperatura normal de
funcionamento, irá reiniciar automaticamente.
180 250
44 44
20 28
