1.8 Samovoljne pregradnje i neodgovarajući rezervni
dijelovi
Pregradnje ili izmjene uređaja dozvoljene su samo uz prethodni
dogovor s proizvođačem. Originalni rezervni dijelovi i pribor koje
je proizvođač odobrio služe sigurnosti; uporaba drugih dijelova
može poništiti garanciju za izazvane posljedice.
1.9 Nedozvoljeni način rada
Pogonska je sigurnost isporučenih crpki zagarantirana samo uz
pridržavanje naputaka o uporabi sukladno odlomku "Primjena"
ove montažne i pogonske upute. Granične vrijednosti navedene
u tehničkim podacima ne smiju se ni u kojem slučaju prekoračiti.
2. Simboli korišteni u ovom dokumentu
Upozorenje
Sigurnosni naputci u ovoj montažnoj i pogonskoj
uputi, čije nepridržavanje može ugroziti ljude,
posebno su označeni općim znakom opasnosti
prema DIN-u 4844-W00.
Ovaj simbol se nalazi uz sigurnosne upute čije
Upozorenje
nepridržavanje predstavlja opasnost za stroj
i njegove funkcije.
Uz ovaj znak dani su savjeti ili upute koji
Uputa
olakšavaju rad i osiguravaju sigurni pogon.
Upozorenje
Ove se upute moraju poštivati kod crpki
u protueksplozijskoj izvedbi. Preporučljivo
je također slijediti ove upute za standardne
crpke.

3. Opseg isporuke

Grundfos Multilift MSS precrpne stanice se isporučuju zajedno sa
sabirnim spremnikom, crpkom, senzorom razine, protupovratnim
ventilom (ovisno o vrsti) i LC 220 regulatorom. I senzor i crpka su
na regulator spojeni sa 4 ili 10 m crijeva i kabela.
Uključena je i torba s dodatnom opremom i sadrži:
• 1 x montažne i pogonske upute
• 1 x prirubnica ispusnog adaptera, DN 80, sa priključnim
komadom, DN 100 (vanjski promjer, 110 mm)
• 1 x fleksibilno crijevo, DN 100, i dvije spojnice za spajanje
ispusne cijevi
• 1 x fleksibilno crijevo, DN 50, i dvije spojnice za spajanje cijevi
za odzračivanje
• 2 x vijak i ekspanzijski anker za učvršćivanje spremnika
• 1 x brtva utičnice, DN 100
• 1 x brtva utičnice, DN 50, za membransku crpku,
1½" priključak ili ulaz, DN 50
• 1 x komplet brtvi, DN 80, 8 vijaka M16x65, matice i podloške
(galvanizirane).
180
4. Općeniti opis
Grundfos Multilift MSS precrpne stanice se isporučuju sa
sabirnim spremnikom, crpkom, senzorom razine,
LC 220 regulatorom i priborom za spajanje.
Ovisno o varijanti, uključen je i protupovratni ventil.
U nastavku slijedi opis pojedinih dijelova.

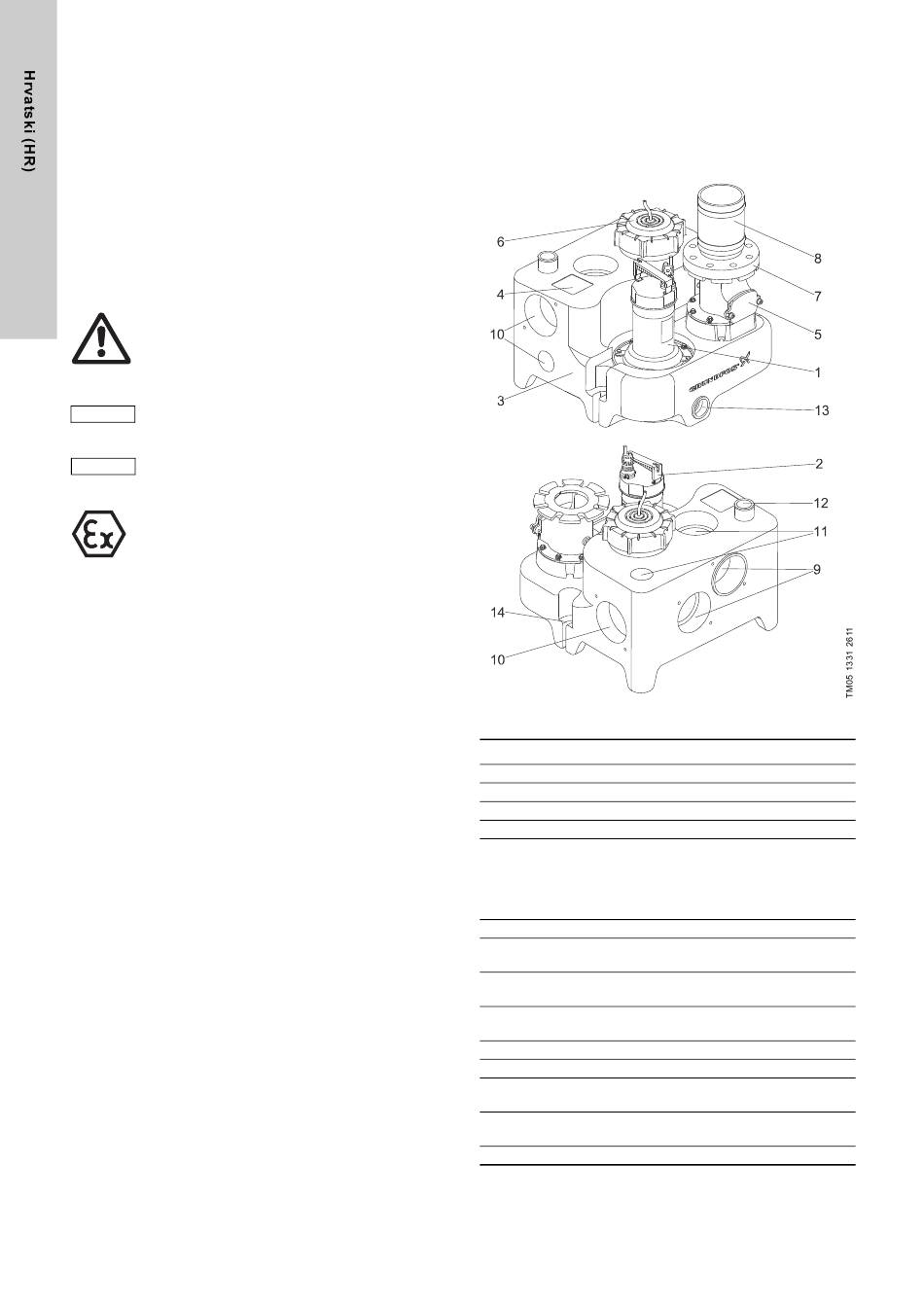

Slika 1 Multilift MSS, prednji i stražnji pogled
Poz. Opis
1 Crpka sa Vortex impelerom
2 Ručka za nošenje crpke
3 Sabirni spremnik (44 litre)
4 Natpisna pločica
Protupovratni ventil sa revizijskim poklopcem i odvodni
vijak za podizanje zaklopke ventila. Pogledajte sl. 4.
5 NAPOMENA: MSS je također dostupan sa
prilagodnom prirubnicom za spajanje na vanjski
standardni protupovratni ventil.
6 Navojni čep za tlačnu cijev i revizorni otvor spremnika
Prirubnica ispusnog adaptera, DN 80, sa priključnim
7
komadom, DN 100 (vanjski promjer, 110 mm)
Fleksibilno spojno crijevo, DN 100
8
(unutarnji promjer, 110 mm) sa dvije spojnice
Horizontalni ulazi na poleđini, DN 100,
9
180 ili 250 mm iznad poda
10 Horizontalni ulazi sa strane, DN 50/DN 100
11 Vertikalni ulazi, DN 50/DN 100
Otvor za odzračivanje, DN 50
12
(vanjski promjer, 52 mm), otvoren
Otvor za ručno upravljanom membranskom crpkom,
13
DN 50 (unutarnji promjer, 50 mm)
14 Točka učvršćivanja
