6. Installazione della stazione di sollevamento
6.1 Descrizione generale
Prima di installare le stazioni di sollevamento Multilift MSS,
verificare che siano rispettate tutte le normative locali in materia
di sfiato, accesso alle stazioni, ecc..

6.1.1 Schema di installazione

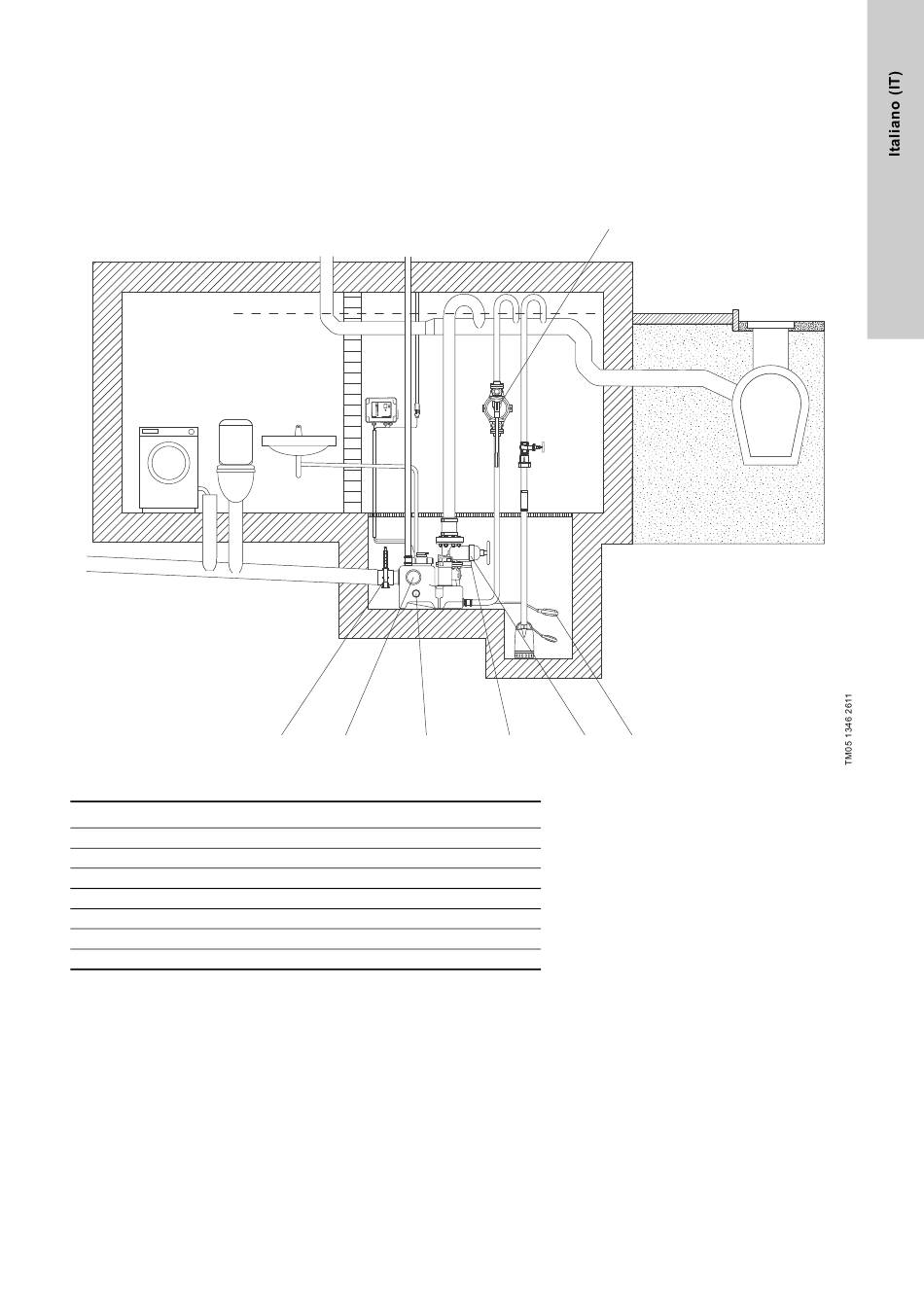

Fig. 10 Schema di installazione
Pos. Accessori
1 Tenuta di testa, DN 100
2 Tenuta di testa, DN 50
3 Pompa a diaframma, 1½"
4 Valvola d'intercettazione in PVC, DN 100
5 Valvola d'intercettazione in ghisa, DN 80
6 Kit guarnizioni, DN 80, bulloni, dadi e rondelle
7 Interruttore galleggiante esterno
4 1 2
Codice prodotto
97726942
96003721
96615831
96002011
96001999
00ID7805
3
6 5 7
-
