5.2.1 Tasarım
LC 220 seviye kontrolöründe, çalışma koşullarını ve arıza
durumunu belirten gösterge ışıklı kontrol paneli ve röleler gibi
gerekli parçalar mevcuttur. Ayrıca, toplama tankındaki basınç
borusu vasıtasıyla doğrudan aktif konuma getirilen bir seviye
girişi bulunmaktadır. Son olarak kontrolör tasarımında güç
kaynağı, pompaya bağlantı ve genel alarma ait alarm sinyal çıkışı
için klemensler vardır.
Ön kapak çeyrek dönüşlü kilitleri olan dört adet bağlama
somunuyla kapatılır. Soldaki kilitler uzatılır ve menteşelerle panel
altına bağlanır.
5.2.2 Kontrol elemanları ve gösterge ışıkları
Aşağıdaki tabloda çeşitli kontrol elemanlarının ve gösterge
ışıklarının işlevleri hakkında açıklamalar bulunmaktadır:
Öğe Fonksiyon
Çalıştırma modu üç farklı konuma
sahip ON-OFF-AUTO
(AÇIK-KAPALI-OTOMATİK) seçici
şalter kullanılarak seçilebilir.
Bu konumlar şöyledir:
I Konumu:
Çalıştırma
Pompayı manuel olarak çalıştırır.
modunun
O Konumu:
seçilmesi
• Pompayı manuel olarak durdurur.
• Alarm göstergelerini sıfırlar.
AUTO Konumu:
Otomatik çalıştırma. Pompa, seviye
sensöründen gelen sinyale göre
başlar ve durur.
Güç
kaynağının Yeşil gösterge ışığı güç kaynağının
durum açık olduğu anlamına gelir.
göstergesi
Pompa durumunu gösteren kırmızı ve
Pompa
yeşil gösterge ışıkları:
durumunun
Yeşil: Pompa çalışıyor.
göstergesi
Kırmızı: Pompa arızası.
Kırmızı gösterge ışığı yüksek su
Yüksek seviyesini belirtir. Seviye sensörü
seviye toplama tankında yaptığı ölçümde
alarmı belli bir seviye tespit ederse LED
ışıkları yanar.
Yanlış faz sırasını (üç fazlı pompalar)
Faz sırası belirten kırmızı gösterge ışığı.
arızası Şek. 8'deki talimatları uygulayarak faz
sırasını değiştirin.
Sensör Kırmızı gösterge ışığı, seviye
arızası sensörüne yapılan bağlantıların eksik
alarmı veya yanlış olduğunu belirtir.
Harici Kırmızı gösterge ışığı harici seviye
seviye şalterinde alarm veren bir durum
alarmı olduğu anlamına gelir.
Sarı gösterge ışığı servis zamanının
geldiğini gösterir. Bu işlev DIP
Servis
şalteriyle açık veya kapalı konuma
zamanının
getirilebilir. Fabrika ayarı süresi
gösterilmesi
EN 12056-4 standardına göre bir
yıldır.
504
Açıklama

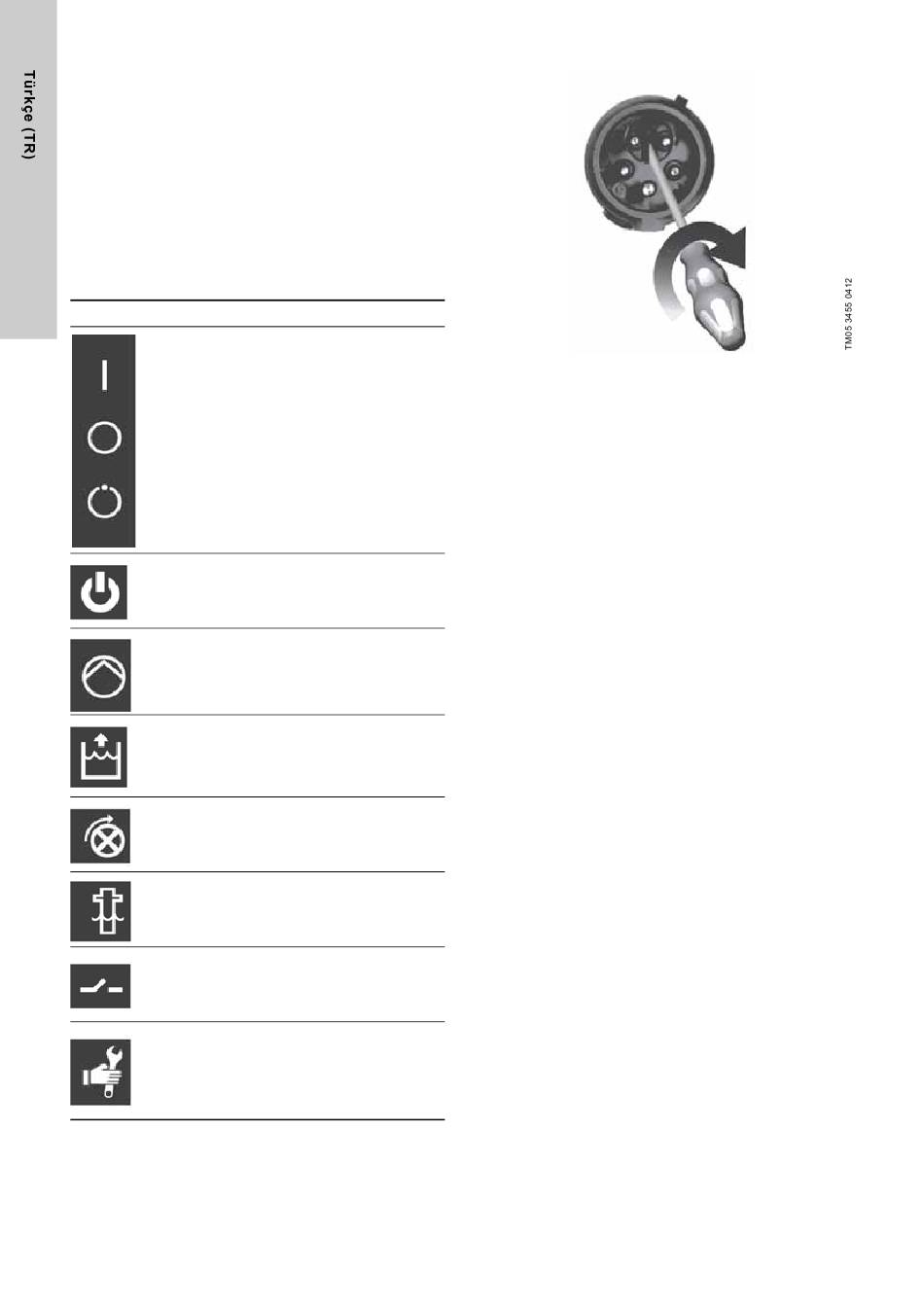

Şekil 8 Faz invertörü ile üç fazlı kontrolörün fazlarını
değiştirme
