5.2 Pannello LC 220
Il pannello di controllo avvia e arresta la pompa MSS Multilift in
base al livello di liquido misurato dal sensore di livello piezoresi-
stivo, analogico. Quando viene raggiunto il livello di attacco, la
pompa verrà avviata e, quando questo sarà sceso sino al livello
di stacco, la pompa sarà fermata dal pannello di controllo.
Un allarme apparirà in caso di livello troppo alto nel serbatoio,
guasto al sensore, ecc.

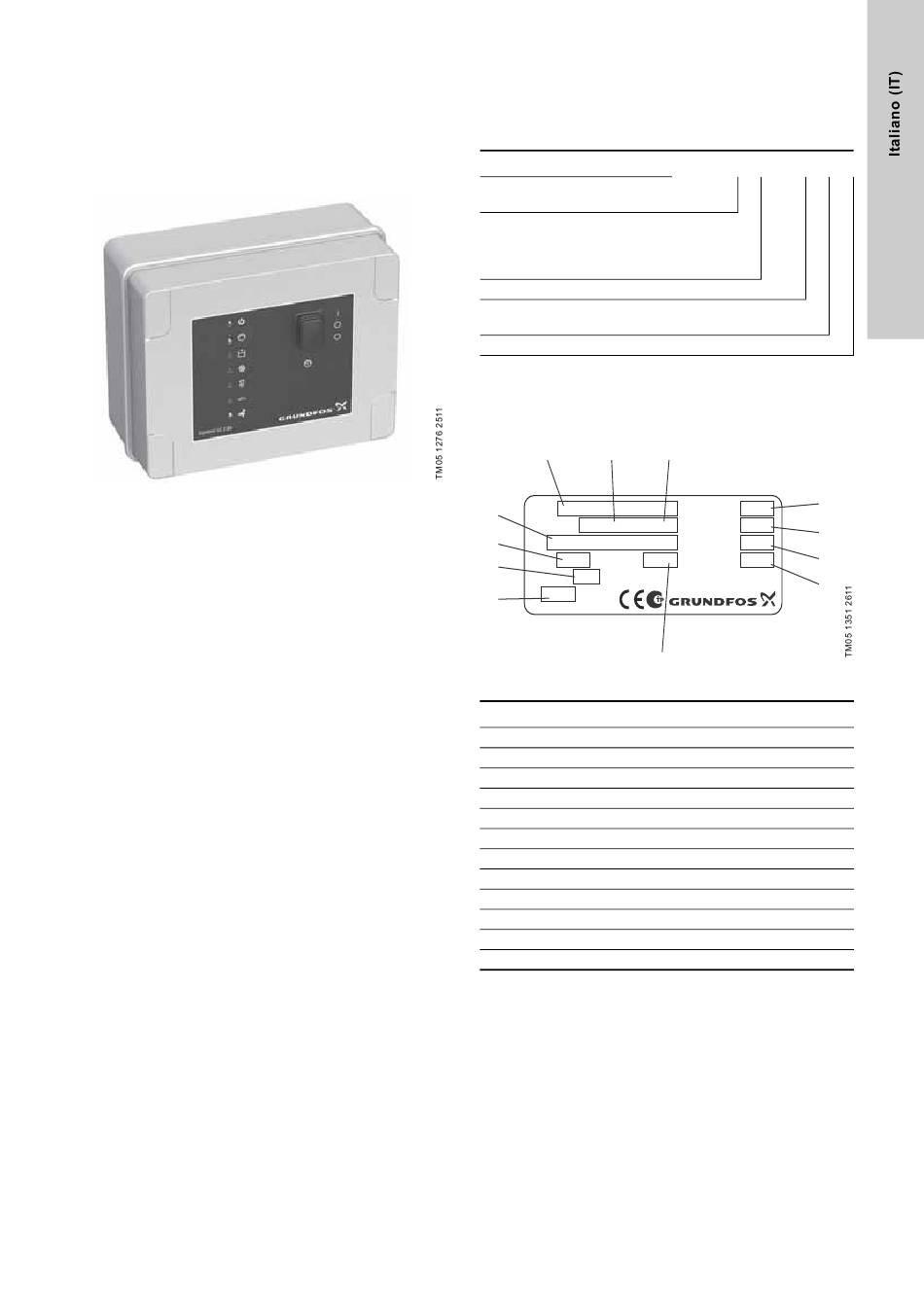

Fig. 6 Pannello di controllo LC 220 per Multilift MSS
Il pannello di controllo LC 220 dispone delle seguenti funzionalità:
• controllo di tipo acceso/spento di una pompa per acque reflue,
basato su un segnale continuo fornito da un sensore di livello
piezoresistivo, analogico
• avviamenti automatici di prova dopo lunghi periodi di inattività
(24 ore dall'ultimo funzionamento)
• batteria tampone in caso di mancanza di alimentazione di rete
(accessorio)
• possibilità di reset automatico degli allarmi (via DIP switch)
• selezione tra due livelli di afflusso (via DIP switch)
• indicazione di funzionamento di:
- alimentazione presente
- pompa in funzione
- manutenzione/assistenza necessaria
(impostabile tramite DIP switch).
• Indicazione d'allarme in seguito a:
- livello del liquido troppo alto, il quale aziona un allarme di
livello alto
- individuazione errata sequenza fasi (per pompe trifase)
- guasto sensore
- allarme livello esterno
- monitoraggio di routine.
Come standard, il pannello LC 220 dispone di un'uscita di
segnale per allarme comune e tre ingressi di segnale per colle-
gare il sensore piezoresistivo, un interruttore a galleggiante
aggiuntivo come riserva per i sensori analogici e un interruttore di
livello aggiuntivo per la rilevazione di allagamenti esternamente a
Multilift MSS. Frequentemente le stazioni di sollevamento sono
ubicate nello scantinato - il punto più basso dell'edificio. In caso,
ad es., di innalzamento del livello di falda o di rottura di una tuba-
zione, un allarme verrà fornito dal pannello di controllo.
Se il livello del liquido nel pozzetto si alza oltre il livello di allarme,
il corrispondente LED di allarme si accenderà e il cicalino incor-
porato entrerà in funzione.
È possibile installare una batteria (accessorio) per l'attivazione di
un allarme acustico (cicalino). Il cicalino sarà attivato fino a
quando il guasto sarà presente in quanto non può essere reset-
tato.
In caso di interruzione di corrente, l'uscita comune di allarme,
che è un contatto di commutazione a potenziale zero, può essere
usata per inviare il segnale di allarme a un centro di controllo tra-
mite una fonte di alimentazione elettrica esterna.
È possibile collegare un PC Tool al fine di applicare gli aggiorna-
menti e ulteriori regolazioni.
Inoltre, è possibile leggere un registro di almeno 20 guasti,
e il numero degli avvii e delle ore di esercizio (accessorio).
Denominazione prodotto, pannello di controllo LC 220
Esempio
LC 220 = tipo di pannello di
controllo
1 = pannello di controllo per una
pompa
2 = pannello di controlllo per due
pompe
Tensione [V]
1 = monofase
3 = trifase
Massima corrente di esercizio assorbita dalla pompa [A]
Targhetta di indentificazione, pannello LC 220
Il tipo di pannello, la variante di tensione, ecc. vengono indicati
nella designazione del modello presente sulla targhetta di identifi-
cazione situata su un lato del quadro di controllo.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I 4A
3W
P Pump max
max
6
I 16A I
< 10 kA IP55
c
Fuse max
1,8kg
G
7
Made in Germany
Fig. 7 Esempio di una targhetta di un LC 220
Pos. Descrizione
1 Designazione modello
2 Codice prodotto
3 Numero versione
4 Tensione nominale
5 Assorbimento potenza
6 Caratteristiche fusibile
7 Peso
8 Max. corrente assorbita dalla pompa
9 Anno e settimana di produzione
10 Numero di serie
11 Max. tensione al contattore
12 Max. corrente al contattore
LC 220 .1 .230 .1
3
9
1226
P.c.
8888
Serial No.
10
250V
V
Contact max
2A
I
11
Contact max
T
.: 0 to 40 C
Amb
12
8
