5.2 Styrenhet LC 220
Nivåstyrenheten slår av och på pumpen i Multilift MSS beroende
på den vätskenivå som uppmäts av den piezoresistiva analoga
nivågivaren. När startnivån nås startas pumpen av styrenheten
och när vätskenivån sänkts till stoppnivån stoppas pumpen.
Larm avges vid hög nivå i tanken, givarfel etc.

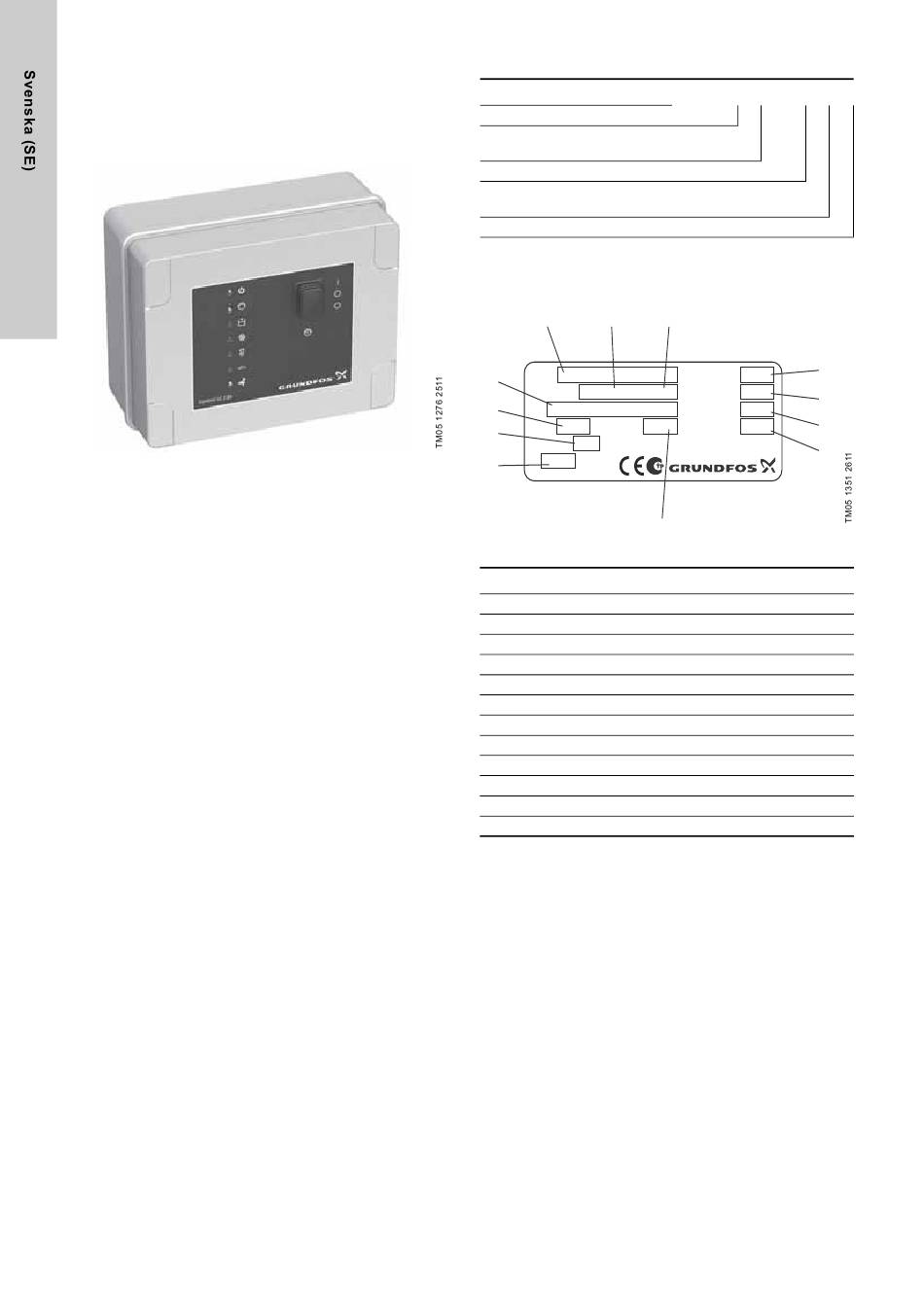

Fig. 6 Styrenhet LC 220 för Multilift MSS
Styrenheten LC 220 har följande funktioner:
• till/från-reglering av en spillvattenpump utifrån kontinuerlig sig-
nal från en piezoresistiv analog nivågivare
• automatisk motionskörning under långa stilleståndsperioder
(24 timmar efter senaste drift)
• reservmatning från batteri i händelse av strömavbrott
(tillbehör)
• val av automatisk larmåterställning (med DIP-omkopplare)
• val mellan två inloppsnivåer (med DIP-omkopplare)
• driftsindikering av:
- spänning
- pumpdrift
- tid för service/underhåll (ställs in med DIP-omkopplare).
• larmindikering av:
- för hög vätskenivå, vilket utlöser högnivålarm
- detektering av fasfel eller fasföljdsfel för 3-faspumpar
- givarfel
- externt nivålarm
- driftstidövervakning.
Som standard har styrenheten LC 220 en larmsignalutgång för
gemensamt larm och tre signalingångar för anslutning av en
piezoresistiv givare, ytterligare en nivåvippa som reserv för de
analoga givarna och ytterligare en nivåvippa för upptäckt av över-
svämmning utanför Multilift MSS. Avloppspumpstationer installe-
ras ofta i en pumpgrop i källaren - byggnadens lägsta punkt.
Vid inströmning av grundvatten eller om en vattenledning brister
avger styrenheten ett larm. Om vätskenivån i pumpbrunnen stiger
ovanför nivån för högnivålarm tänds motsvarande larmlampa och
den inbyggda summern ljuder.
Ett batteri (tillbehör) kan installeras för att aktivera ljudlarm
(summer). Summern kan inte återställas utan ljuder så länge felet
föreligger.
Om spänningsförsörjningen bryts kan utgången för gemensamt
larm, som är en potentialfri växlande kontakt, användas för att
vidarebefordra larmsignalen till ett kontrollrum med hjälp av en
extern strömkälla.
PC-Tool kan anslutas för uppdateringar och ytterligare juste-
ringar.
Dessutom kan en logg med de senaste 20 felen visas, liksom
antalet starter och driftstimmar (tillbehör).
486
Typnyckel, styrenhet LC 220
Exempel
LC 220 = typ av styrenhet
1 = styrenhet för en pump
2 = styrenhet för två pumpar
Spänning [V]
1 = enfas
3 = trefas
Max. driftström per pump [A]
Typskylt, styrenhet LC 220
Aktuell styrenhet, driftspänning etc. framgår av typbeteckningen
på typskylten, som sitter på styrenhetens sida.
1 2
LC 220.1.400.3.4
Type
4
98167897 V01
Prod. No.
3x 380-415V~ 50/60Hz
5 U
N
I
3W 4A
P
Pump max
max
6
16A
I I < 10 kA IP55
Fuse max c
1,8kg
G
7
Made in Germany
Fig. 7 Exempel på typskylt för LC 220
Pos. Beskrivning
1 Typbeteckning
2 Artikelnummer
3 Versionsnummer
4 Märkspänning
5 Effektförbrukning
6 Största tillåtna säkring
7 Vikt
8 Max. ingående pumpström
9 Vecka och år för tillverkning
10 Serienummer
11 Max. spänning vid kontaktor
12 Max. ström vid kontaktor
LC 220 .1 .230 .1
3
9
1226
P.c.
Serial No. 8888
10
250V
V
Contact max
2A
I
11
Contact max
T .: 0 to 40 C
Amb
12
8
.8
